| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
産業用4.0MESシステム用の自動溶接ペストプリンター
紹介
G9+自動溶接ペスト印刷機は,洗練されたSMTアプリケーションに合わせた高級機器です.03015 部品と 03015 部品の要求の高い印刷ニーズに対応しています..25ピッチで 優れた精度と高速性能を保証します
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | G9+ |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±18um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認する | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
|
機械の寸法(タワーライトなし) |
1172 (L) x 1385 (W) x 1530 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
先進的なCCDデジタルシステム
この最先端のシステムは 画期的な光学経路を組み込み 均一な円形照明と明るい同軸照明を 提供しています表面に様々な不均等なマークポイントを簡単に認識する銅塗装 銀塗装 熱気溶接 FPC 及び様々なPCB色

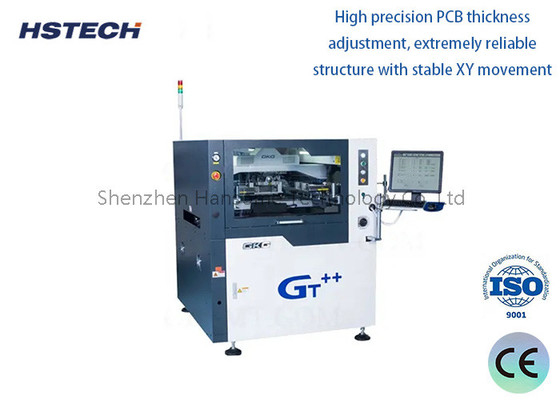

高精度PCB厚度調整メカニズム:

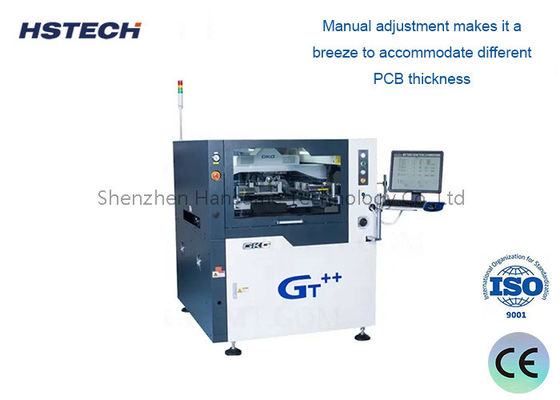

安定したXY運動を持つ堅牢な構造で特徴付けられているこのメカニズムは,さまざまなPCB厚さにシームレスに対応するために手動調整を可能にします.
革新的なガイドレール位置位置付けシステム:
このシステムは,FPCとPCBの曲面を処理するために設計され,取り外すパターンガイドレールとプログラム可能な柔軟なサイドクランプを備えています.ユニークなクランププレート装置は正確な位置付けを保証します.ソフトウェアプログラミングは,PCBの厚さに合わせてストレッチとリラクションを自動化します..
革命的なスキージ構造設計
このスプレーガーの構造は 安定性を劇的に向上させ 寿命を延長する包括的なシステムを持っています
効率的な高速ステンシルクリーニング:
ダウンディスペンジングクリーニング構造は,スタンシルクリーニングでよくある問題である詰まった開口を効果的に防止します.ソフトウェア制御は,最適な清掃のために溶媒を配分した長さを調整することを容易にする.
インタフェース:
シンプルでわかりやすく設計されたこのユーザーフレンドリーなインターフェースには,リアルタイムで温度と湿度モニタリングが含まれていて,ユーザーは必要に応じて条件を容易にモニタリングし調整することができます.
