| ブランド名: | HSTECH |
| モデル番号: | HS-PF-PUR30CC |
| Moq: | 1 PC |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 週に100セット |

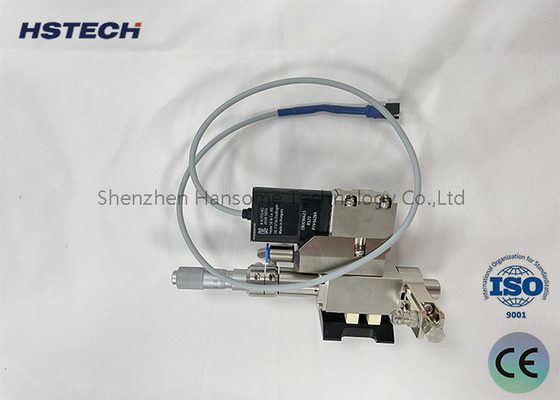

30CC PUR ジェットバルブ
PUR 注入バルブの組成:
PUR注入弁は複数の部品で構成されています:ドラム加熱モジュール,圧力キャップモジュール,ノズル加熱モジュール,流路モジュール,バルブボディモジュール,熱消耗モジュール.
バレルヒートモジュールの機能:
バレルの加熱モジュールは,バレルを支え,ジェル加熱プロセスを効果的に開始するために,制御された単段式加熱を提供します.
圧縮キャップ モジュール の 役割:
圧縮キャップモジュールは,ドラムがしっかりと密閉され,圧縮状態を維持することを保証し,コントローラを通じて出力圧を制御します.
熱分散モジュールの効率性:
熱消散モジュールは熱を効率的に消散し,バルブボディからのノイズを最小限に抑える.
ピエゾ電気注入バルブのモジュール式設計:
ピエゾ電気注射弁はモジュール式設計を採用している.ジェル接触部分はランナーモジュールとして知られており,接触しない部分はバルブボディモジュールで構成されている.
流路モジュールのカスタマイズ:
流通経路モジュールは,様々なアプリケーションの配給ニーズに応えるようにカスタマイズできます.
ノズルの直径の範囲:
ノズルの直径は40μmから500μmの範囲で利用可能である.
ノズルの種類:
噴孔はフラットジェット,針,拡張式で3種類に分類されます.
ランナーモジュールとノズルの清掃:
ランナー・モジュールの定期清掃は超音波清掃剤で行われ,密封体は有機溶媒に浸さないように注意する必要があります.噴孔の清掃には,損傷を防ぐために特別な道具を使用する必要があります..
ノズルとバレルの加熱
配給する前に,熱装置によって提供される二段階式加熱モードを使用して,適当な温度に熱する必要があります.

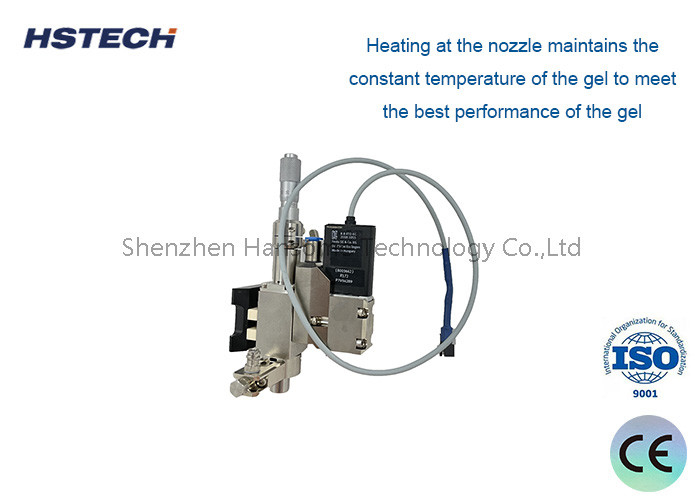

恒常温度でノズルを保持することで,ゲルの最適な性能が確保され,コロイドが最高効率で動作することができます.
仕様
| モデル | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| サイズ (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| 体重 | 約1.2kg | 約1.5kg |
| 熱隔熱ブロックの材料 | PEEK | PEEK |
| 温度測定方法 | PT100 | PT100 |
| バレルの加熱温度 | ≤150°C | ≤160°C |
| 注射器の空気圧 | 0~2.0Kpa | 0~2.0Kpa |
| 粘着剤の配分精度 | >98% | >98% |
| 最小接着線幅 | 0.35MM | 0.5MM |
| 粘度範囲 | 1~100000Cps | 1~100000Cps |
| ジェット速度 | 200ポイント/秒 | 200ポイント/秒 |
| バルブ材料 | 超硬いステンレス鋼 | 超硬いステンレス鋼 |
| ノズルの材料 | タングメン鋼 | タングメン鋼 |
| 熱電圧 | 220V | 220V |
| 座席の加熱温度 | ≤250°C | ≤250°C |
| バルブ空気圧 | 6.5~7.0Kpa | 6.0~7.0Kpa |
| 粘着剤の流出量 | 0.3nl | 0.3nl |
| 最も多くの粘着剤を投与する直径 | 0.3MM | 0.4MM |
| 電源 | 乾燥圧縮ガス | 乾燥圧縮ガス |
| 適用可能な液体 | PUR 熱溶性粘着剤,シリコン製品,エポキシ樹脂など | 熱溶性粘着剤,シリコン,赤い粘着剤,エポキシ樹脂,黒い粘着剤など |
利点
バレル熱容器の互換性:
バレルの加熱システムは,30cc,100cc,300ccを含む様々な熱溶融粘着体積と互換性があります.
モジュール 式 設計 の 利点:
モジュラライズされた設計により,部品を簡単に交換し,直感的なデバッグが可能になり,幅広いプロセスアプリケーションが可能になります.
噴射精度:
噴霧容量は0.3nLの精度に達し,噴霧粘着剤のスポット一貫性精度は98%に達します.
細い線 と 斑点 の 能力:
熱溶性粘着剤を噴霧するプロセスは,0.17mmの最小ライン幅と0.15mmの最小スポット直径を達成することができます.
モーション・プラットフォーム統合:
現在市場に出回っているあらゆるモーションプラットフォームとシームレスに統合できます
適用分野
SMT/FPC/PCB,組み立て,フラットパネルディスプレイ組み立て,半導体パッケージング,LED産業,医療機器産業,非マークランジェリー産業
