| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
産業用4.0MESシステム用の自動溶接ペストプリンター
紹介
G9+自動溶接ペスト印刷機は,高度なSMTアプリケーションのために特別に設計されたトップレベルの機器です.厳格な印刷要件を処理する上で優れている 03015 部品と 0.25ピッチで 卓越した精度と高速性能を 提供しています
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | G9+ |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±18um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認する | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
|
機械の寸法(タワーライトなし) |
1172 (L) x 1385 (W) x 1530 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
先進的なCCDデジタルシステム: 最先端の光学経路システムを搭載したCCDデジタルシステムは,均一な円形照明と高明るさの同軸照明を提供します.二重光源系は,無限の明るさ調整を提供します青銅塗装,銅塗装,銀塗装,熱気溶接表面,FPC,および様々なPCB色の様々なマークポイントの認識を容易にする.

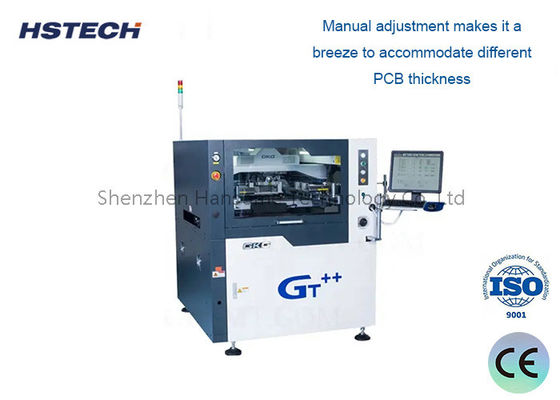

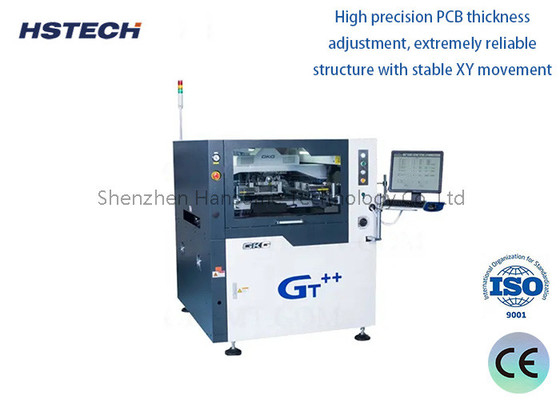

高精度PCB厚度調整メカニズム: 安定したXY動きを持つ堅牢な構造を特徴とする 手動調整により,異なるPCB厚さのシームレスな収容が可能になります.
革新的なガイドレール位置付けシステム: このシステムは,FPCとPCBの曲面を扱うために設計された,取り外せるパターンガイドレールとプログラム可能な柔軟なサイドクランプを備えています.ユニークなクランププレート装置は正確な位置付けを保証します.ソフトウェアプログラミングは,異なるPCB厚さに適応するための自動ストレッチとリラクションを容易にする.
革命的なスキージ構造設計: 新しいスプレーゲー構造は,安定性を大幅に向上させ,使用期間を延長する包括的なシステムを組み込みます.
高速 ステンシル 効率 的 な 清掃: 下向きに流す清掃構造は,不効率な清掃の頻繁な原因である,塞がれた開口を効果的に防止します.ソフトウェア制御は,溶剤の配給長さの簡単な調整を可能にします.
インチューイティブなマルチ機能インターフェース: シンプル,明確,使いやすいように設計されたインターフェースには,リアルタイム温度と湿度モニタリング機能が含まれます.ユーザが必要に応じて条件を容易に監視し調整できるようにする.
