| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

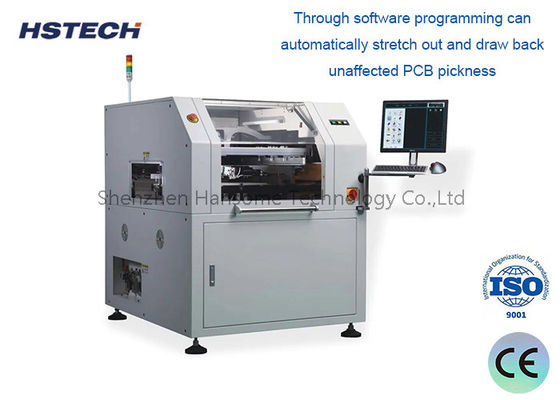

産業用4.0MESシステム用の自動溶接ペストプリンター
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
特徴
CCDデジタルシステムは 画期的な光学経路設計を展示し 均一な円形照明と 輝かしい同軸照明を 無限に調整可能な明るさレベルで提供していますこれは,様々なマークポイントの欠陥のない認識を保証熱気溶接点や様々な色のFPCやPCBなどの不均等な表面でも

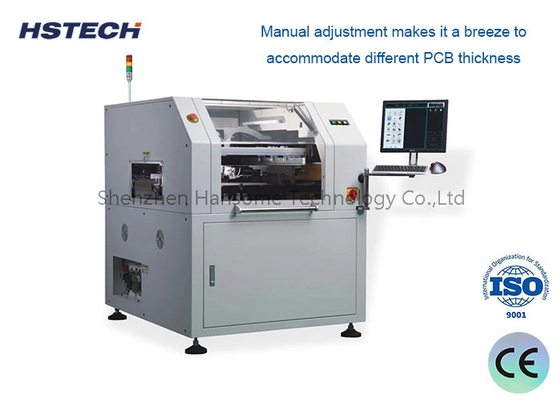

高精度PCB厚さ調整と 安定したXY移動を保証する 堅牢な構造を誇っています様々なPCB厚さに合わせて手動調整を容易にする.
ガイドレールの位置付けシステムは,革新的な,取り外せるパターンガイドレールと,FPCと曲げられたPCBのために特別に設計されたプログラム可能な柔軟なサイドクランプを備えています.ソフトウェアで制御されるユニークなクランププレート装置は,さまざまなPCB厚さに自動的に適応します.
スキージ構造設計には,安定性を向上させ,スキージの寿命を延長する高度なスキージシステムが含まれています.
高速スタンシルクリーニングシステムには,詰まった開口を防止し,徹底的なクリーニングを保証する,下向きの配送クリーニング構造があります.溶媒の配分長さはソフトウェアで簡単に調整できます.
新しい多機能インターフェースは使いやすい直感的で 温度と湿度をリアルタイムで監視できます
