| ブランド名: | HSTECH |
| モデル番号: | HS-PF-PUR30CC |
| Moq: | 1 PC |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 週に100セット |

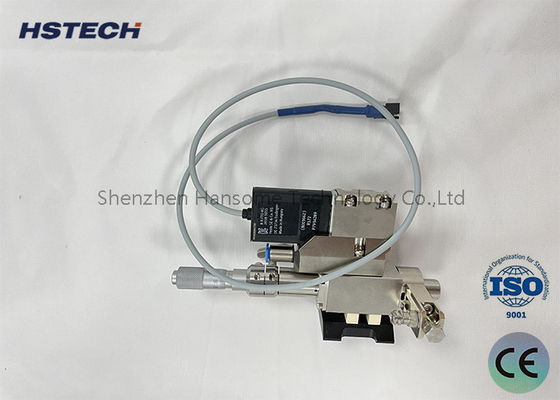

30CC PUR ジェットバルブ
PUR注入弁は,いくつかのモジュールで構成される. 太鼓加熱モジュール,圧力キャップモジュール,ノズル加熱モジュール,流路モジュール,バルブボディモジュール,熱消耗モジュール.
バレルの加熱モジュールは,バレルを支え,ゲルの加熱プロセスを初期化するために,制御された単段式加熱を提供します.
圧縮キャップモジュールは,ドラムが密封され圧縮されることを保証し,コントローラを通じて出力圧を制御します.
熱消散モジュールは熱を効果的に消散し,バルブボディからのノイズを最小限に抑える.
ピエゾ電気注射弁はモジュール式設計である.ゲルと接触する部分はランナーモジュールとして構成され,接触しない部分はバルブボディモジュールである.
流路モジュールは,さまざまなアプリケーションの配給ニーズを満たすためにカスタマイズすることができます.
ノズルの直径は40μmから500μmの範囲で利用可能である.
噴孔はフラットジェット,針,拡張式で3種類に分類されます.
ランナーモジュールは,超音波クリーナーで定期的に清掃する必要があります. 密封物が有機溶媒に浸透しないことが重要です. 噴嘴の清掃は損傷を防ぐために特別なツールが必要です.

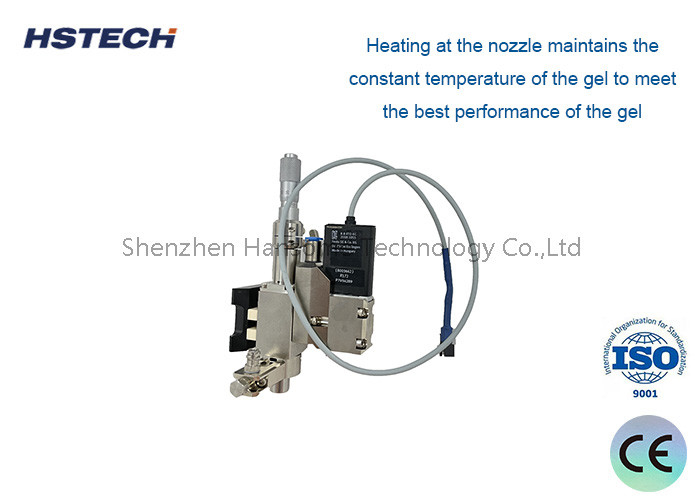

ノズルとバレルの加熱
配給する前に,ノズルを適切な温度に熱する必要があります.この目的のために,加熱装置は2段階の加熱モードを使用します.
噴嘴の恒温を維持することで,ゲルの最適な性能が確保され,コロイドが最高の機能を発揮できます.
仕様
| モデル | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| サイズ (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| 体重 | 約1.2kg | 約1.5kg |
| 熱隔熱ブロックの材料 | PEEK | PEEK |
| 温度測定方法 | PT100 | PT100 |
| バレルの加熱温度 | ≤150°C | ≤160°C |
| 注射器の空気圧 | 0~2.0Kpa | 0~2.0Kpa |
| 粘着剤の配分精度 | >98% | >98% |
| 最小接着線幅 | 0.35MM | 0.5MM |
| 粘度範囲 | 1~100000Cps | 1~100000Cps |
| ジェット速度 | 200ポイント/秒 | 200ポイント/秒 |
| バルブ材料 | 超硬いステンレス鋼 | 超硬いステンレス鋼 |
| ノズルの材料 | タングメン鋼 | タングメン鋼 |
| 熱電圧 | 220V | 220V |
| 座席の加熱温度 | ≤250°C | ≤250°C |
| バルブ空気圧 | 6.5~7.0Kpa | 6.0~7.0Kpa |
| 粘着剤の流出量 | 0.3nl | 0.3nl |
| 最も多くの粘着剤を投与する直径 | 0.3MM | 0.4MM |
| 電源 | 乾燥圧縮ガス | 乾燥圧縮ガス |
| 適用可能な液体 | PUR 熱溶性粘着剤,シリコン製品,エポキシ樹脂など | 熱溶性粘着剤,シリコン,赤い粘着剤,エポキシ樹脂,黒い粘着剤など |
利点
1熱溶融粘着剤の容量が異なる30cc,100cc,300ccに適しています.
2モジュラライズされた設計,部品を簡単に交換し,簡単なデバッグ,幅広いプロセスアプリケーション.
3噴霧体積は0.3nLに精度があり,噴霧粘着剤のスポット一貫性は98%まで精度があります.
4. 最低0.17mmのライン幅,最低0.15mmのスポット直径のホットメルト粘着剤噴霧プロセスが実現できます.
5市場にあるあらゆるモーション・プラットフォームに匹敵します
適用分野
SMT/FPC/PCB,組み立て,フラットパネルディスプレイ組み立て,半導体パッケージング,LED産業,医療機器産業,非マークランジェリー産業
