| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
産業用4.0MESシステム用の自動溶接ペストプリンター
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
特徴
1CCDデジタルシステムは革命的な光路設計を誇っており,均一な円形照明と,無限調整可能な明るさで明るい同軸照明を提供します.これは,様々なマークポイントのシームレスな認識を可能にします均等でないチンの表面や銅の表面,銀の表面,熱気溶接点,様々な色のFPCやPCBでも

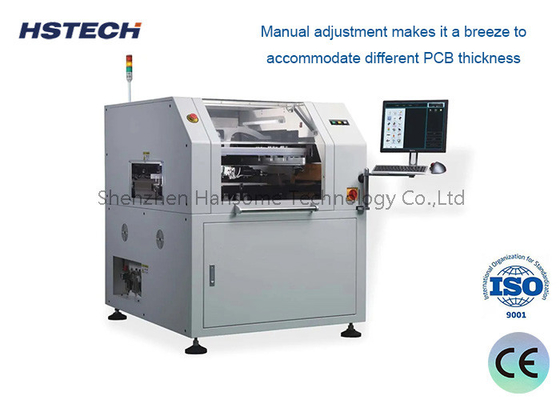

2システムには高精度PCB厚度調整と安定したXY動きを保証する堅牢な構造があり,異なるPCB厚度のための手動調整が簡単です.

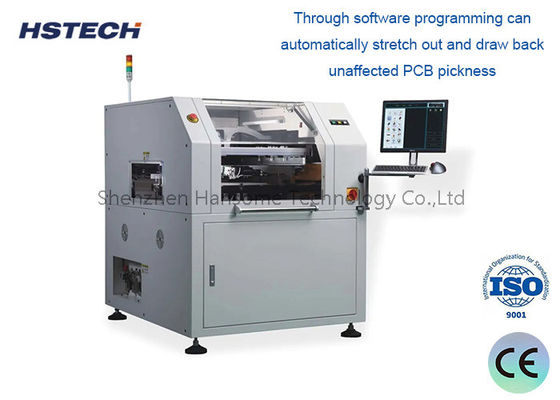

3ガイドレールの位置位置付けシステムには,取り外せる革新的なパターンガイドレールと,FPCと歪んだPCBに合わせたプログラム可能な柔軟なサイドクランプが含まれます.ソフトウェアで制御される自動で様々なPCB厚さに適応します
4スクエージ構造設計は,高度なスクエージシステムを組み込み,安定性を向上させ,スクエージの寿命を延長します.
5高速スタンシルクリーニングシステムには,下向きに流れるクリーニング構造があり,詰まった開口を防止し,効果的なクリーニングを保証します.溶媒の配給長さはソフトウェアで簡単に調整できます.
6新しい多機能インターフェースは,ユーザーフレンドリーで直感的で,リアルタイムで温度と湿度モニタリングを提供しています.
