| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T、ウェスタンユニオン |
| 供給能力: | 月100セット |
産業用4.0MESシステム用の自動溶接ペストプリンター
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
特徴
CCDデジタルシステムは,均一な円形照明と高明るさの同軸照明を提供する革新的な光路設計を誇っています.両方の光源システムの調整可能な明るさ,無限のループで,シームレスに識別することができます 様々なマークポイント,を含む不均等な ステン,銅,銀塗装の表面,熱気溶接点,FPC,色が違うPCB.

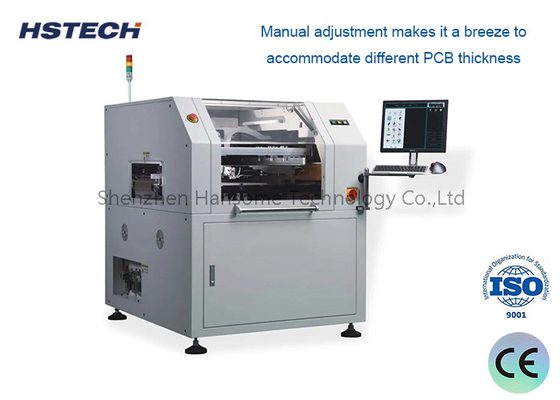

このシステムは高精度PCB厚度調整と安定したXY運動を保証する堅牢な構造を提供します. 手動調整により,異なるPCB厚さの調整が簡単になります.

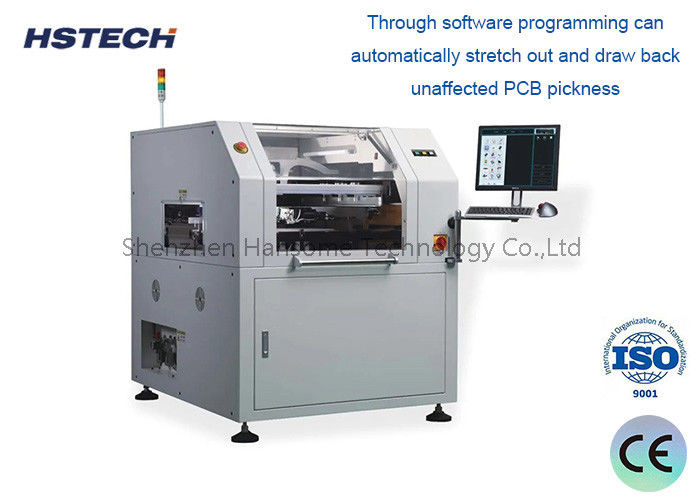

ガイドレールの位置付けシステムには,取り外せる新しいパターンガイドレールと,FPCと曲げられたPCBに合わせたプログラム可能な柔軟なサイドクランプが含まれています.ソフトウェアプログラムによって制御される自動で様々なPCB厚さに適応します
革新的なスキージ構造設計は,安定性を向上させ,スキージの寿命を延長する包括的なスキージシステムを組み込む.
高速ステンシルクリーニングシステムは,不効率なクリーニングにつながる一般的な問題である,詰まった開口を防止する,下向きに配送するクリーニング構造を備えています.溶媒の配分長さは,ソフトウェア制御によって簡単に調整することができます.
新しい多機能インターフェースは,ユーザーフレンドリーで直感的で分かりやすい.さらに,温度と湿度をリアルタイムで監視することも含まれています.
