産業用4.0MESシステム用の自動溶接ペストプリンター
紹介
G9+自動溶接ペスト印刷機は,高級SMTアプリケーションに合わせたプレミアム機器で,要求の高い 03015 部品,0.25 ピッチ,高精度で高速な操作を実現する.
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | G9+ |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±18um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認する | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
|
機械の寸法(タワーライトなし) |
1172 (L) x 1385 (W) x 1530 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
CCDデジタルシステム完全に新しい光路システムにより,CCDデジタルシステムは均一な円形照明と高明るさの同軸照明を提供します.照明は無限に調整できます青銅塗装,銅塗装,銀塗装,熱気溶接,FPC,および様々な色のPCBの様々なマークポイント (不均等を含む) を容易に認識することができます.

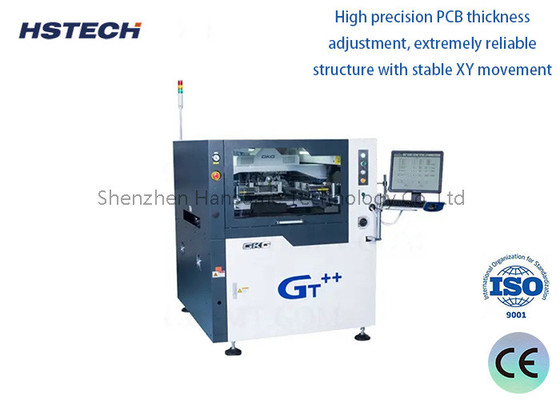

高精度PCB厚度調整: 安定したXY運動と非常に信頼性の高い構造を誇る 手動調整により,異なるPCB厚さの対応は簡単です
ガイドレール位置位置付けシステム: 革新的なガイドレール位置付けシステムには,取り外せるパターンガイドレールとプログラム可能な柔軟なサイドクランプが含まれ,特にFPCとPCB曲面のために設計されています.独特の固定プレート装置は,正確な位置付けを保証, ソフトウェアプログラミングにより,異なるPCB厚さに合わせて自動的にストレッチとリラクションが可能になります.
革命的なスキージ構造設計: 新しいスキーゲー構造は,安定性を向上させ寿命を延長する包括的なシステムを採用しています.
高速スタンシル 清掃: 下向きに流す清掃構造は,不効率な清掃の一般的な原因である,詰まった開口を効果的に防止します.ソフトウェア制御によって簡単に調節することができます.
新しい多機能インターフェース: インターフェースは,シンプル,明確,そしてユーザーフレンドリーに設計されています.ユーザーに条件を監視し,必要に応じて調整することを容易にする.
シェンゼンハンソーム技術株式会社 (HSTECH) は,プロのプロのSMTボードハンドリング機器 (積載機,卸載機,バッファー,コンベヤーなど) のメーカーです.私たちは独立した知的財産権を持つハイテク企業ですこの会社は主にSMT/THT生産ラインのボード処理機器の研究開発,生産および販売に従事しています.
高技術に依存し,高効率で信頼性の高いボードハンドリングを顧客に提供するために最善を尽くします.経験豊富なエンジニアのチームは 常にスマートファクトリーの発展方向を把握しています市場需要に応じて製品と技術的な更新,より自動化とコスト効率の良い製品を常に追求し,我々はまた,OEMを私たちの顧客の異なるニーズに基づいて行う.
