| ブランド名: | HSTECH |
| モデル番号: | HS-520 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

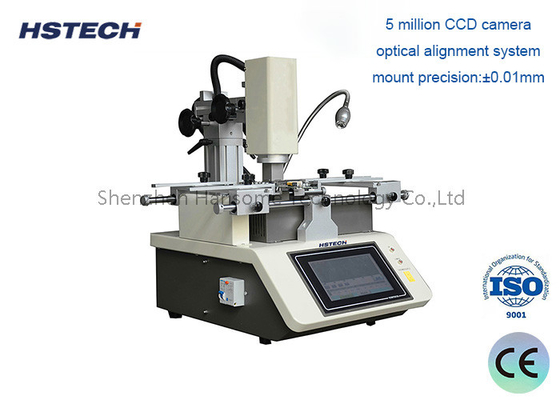

触覚画面 BGA 再加工ステーション 3 熱帯 電子組立のためのマニュアル
BGA 再加工ステーション:
目的:
BGAリワークステーションは,印刷回路板 (PCB) のBGAコンポーネントを削除し,交換するために使用される専門機器である.
BGAコンポーネントは,表面にマウントされた集積回路 (IC) で,下側には溶接球のグリッドがあり,修理および再加工中にユニークな課題を提示します.
主要な構成要素:
精密加熱システム: 通常は赤外線 (IR) または熱気を使用して,安全な取り去り設置のためにBGAコンポーネントを選択的に加熱します.
コンポーネントの取り外し配置ツール:BGAコンポーネントを優しく引き上げ,配置するために真空ノズルまたは他の専門ツールを使用します.
アライナメント・ビジョン・システム: BGA コンポーネントを配置する際に,しばしばカメラやソフトウェアの助けで正確にアライナメントを確保する.
再加工プラットフォーム: 再加工プロセスのために安全で温度制御された環境を提供します.
改造プロセス:
準備:PCBは再加工プラットフォームに固定され,目標BGAコンポーネントの周辺は再加工のために準備されます.
暖房:暖房システムは,BGA部品を徐々に熱し,溶接球を溶かして部品を外すのに使用されます.
除去: 部品は,底辺のパッドや痕跡を傷つけずに,専門ツールを使用して PCB から慎重に引き上げられます.
清掃: PCB パッドは,残留した溶接物や流体を取り除くために清掃され,新しい部品の表面が清潔になります.
新しいコンポーネントの配置: BGAコンポーネントの置き換えは,PCBに精密に並べられ,その後,加熱システムを使用して再流されます.
先端機能:
自動再加工ルーチン:BGA再加工ステーションの中には,特定のコンポーネントタイプのために事前にプログラムされた再加工シーケンスを提供し,プロセスを簡素化しています.
統合カメラとソフトウェア:高度なシステムは,部品の並列と配置を支援するために機械ビジョンとソフトウェアを使用します.
温度プロファイリング: 再加工プロセス中に温度プロファイルの監視と制御を可能にし,適切な溶接回流を確保する.
応用:
電子機器の修理・再加工: 消費電子機器,工業機器,航空宇宙・防衛システムなど,PCBの欠陥または損傷したBGA部品を交換する.
プロトタイプ改造:技術者が製品開発段階で BGA コンポーネントを迅速かつ正確に再処理できるようにする.
生産支援:小規模またはバッチ生産の際にBGA部品の再加工を可能にします.
特徴:
1修理成功率は99%以上

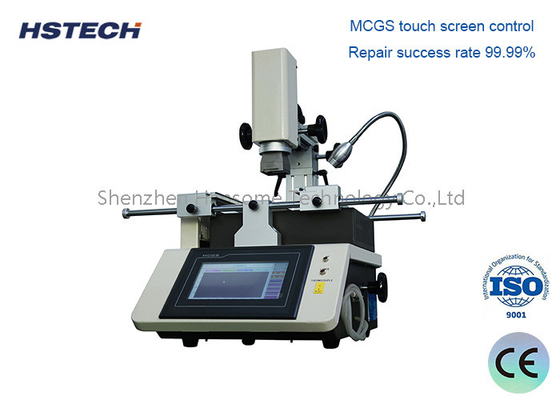

2産業用タッチスクリーンを使用
3独立した3つの加熱ゾーン,熱気加熱/赤外線予熱 (温度精度 ± 2°C)
4-CE認証がある
仕様:
| マニュアルBGA再加工ステーション | モデル:HS-520 |
| 電源 | AC 220V±10% 50/60Hz |
| 総電源 | 3800W |
| 総寸法 | L460mm*W480mm*H500mm |
| PCBのサイズ | 最大300mm*280mm 最低10mm*10mm |
| BGAサイズ | 最大 60mm*60mm 最低 1mm*1mm |
| PCBの厚さ | 0.3~5mm |
| 機械の重量 | 20kg |
| 保証 | 3年 (1年目は無料) |
| 使用 修理 | チップ / 電話 マザーボード など |
| BGA 再加工ステーション | |||
