高精度のマザーボード修理のための ±0.01mm マウント精度とタッチスクリーン制御の自動BGA再加工ステーション

Name: 高精度のマザーボード修理のための ±0.01mm マウント精度とタッチスクリーン制御の自動BGA再加工ステーション
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-700
Price: 6,005.00 USD
Availability: InStock

ブランド名:	HSTECH
モデル番号:	HS-700
Moq:	1セット
価格:	negotiable
支払条件:	T/T、ウェスタンユニオン
供給能力:	月100セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

製品名:

携帯電話 BGA 再加工ステーション

保証:

1年

コントロール:

タッチスクリーン

ピーシー:

三菱

リレーブランド:

シュナイダー

光電子スイッチ:

オムロン

材料:

アルミニウム合金

状態:

新しい

厚さ:

0.3〜5mm

信号:

スメマ

応用:

電子アセンブリ

色:

銀

制御システム:

ピーシー

OEM/ODM:

利用可能

総電力:

2600w

電源:

AC220V

空気圧:

4～6bar

取り付け精度:

±0.01mm

タイプ:

自動

重さ:

30kg

パッケージの詳細:

木製のパッケージ

供給の能力:

月100セット

ハイライト:

BGA 再加工ステーションマザーボード修理機

ゲームプレーヤーのマザーボード修理機

製品説明

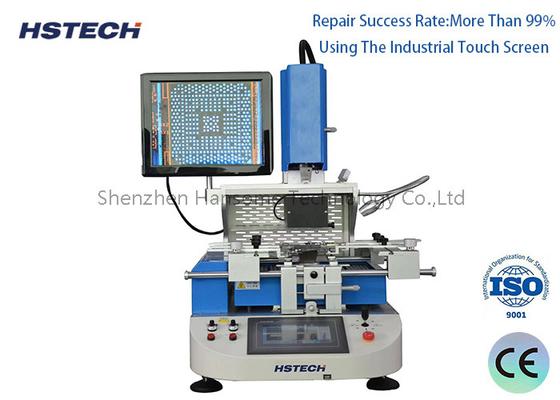

HS-700 モバイルラップトップゲームプレイヤーマザーボード修理機 BGAリワークステーション

精密な温度制御と高度な位置決めシステムを備え、携帯電話、ラップトップ、ゲームプレイヤー、およびさまざまなマザーボードコンポーネントの修理用に設計されたプロフェッショナルBGAリワークステーションです。

技術仕様

モデル	HS-700
電源	AC 100V / 220V±10% 50/60Hz
総電力	2600W
ヒーター電力	トップヒーター 1200W (最大), ボトムヒーター 1200W (最大)
電気部品	駆動モーター + スマート温度コントローラー + カラータッチスクリーン
温度制御	高精度Kセンサー + 閉ループ制御 + 独立温度コントローラー (±1℃精度)
センサー	1個
位置決め方法	V字型PCBサポート + 外部ユニバーサルフィクスチャ + 位置合わせと位置決めのためのレーザーライト
全体寸法	L450mm × W470mm × H670mm
PCBサイズ範囲	最大140mm×160mm、最小5mm×5mm
BGAサイズ範囲	最大50mm×50mm、最小1mm×1mm
PCB厚さ	0.3 - 5mm
取り付け精度	±0.01mm
機械重量	30KG
最大チップ重量	150g
動作モード	5つ：半自動/手動/取り外し/取り付け/溶接
用途	チップ/携帯電話マザーボード修理など

主な特徴

さまざまな修理シナリオに対応する5つの多用途作業モード
鮮明な視覚フィードバックのための15インチHD LCDモニター
直感的な操作のための7インチHDカラータッチスクリーン
正確な位置決めのための精密ステッピングモーター

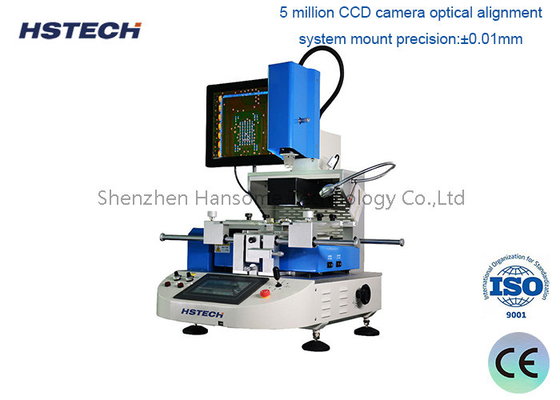

CCDカラー光学アライメントシステム
±1℃以内の温度精度
±0.01mm以内の取り付け精度
修理成功率：99%+
独立した研究開発によるシングルチップ制御

性能上の利点

優れた安全保護: 加熱デバイスの故障に対する自動アラームシステムを備えた二重保護メカニズムにより、センサーの誤動作による製品の損傷を防ぎます
高いインテリジェンス: 全自動機能により、オペレーターのエラーを防ぎ、鉛フリー製造およびコンポーネントリワークプロセスにおける効率を確保します
卓越した感度: 機器の動作中に、加熱ヘッドによるPCBメインボードの損傷を防ぎます
