| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
工業 4.0 MES システム互換性のための精密溶接パスタマシン
紹介
G9+完全自動溶接ペストプリンタは,SMT高端アプリケーションのための高級マシンであり,03015,0.25ピッチ,高精度および高速印刷プロセスの要件を満たしています.
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | G9+ |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±18um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認する | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
|
機械の寸法(タワーライトなし) |
1172 (L) x 1385 (W) x 1530 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
1.CCDデジタルシステム,新しい全光学システム,均質なリングライトと高明るさの同軸光源.ダブル光源システムを採用し,明るさはステップレスループで調整できます.異なる溶接点 (不均等な溶接点を含む) を容易に識別できる青銅,銅,銀,熱気溶接,FPC,色々なPCBなどです
2高精度PCB厚さ調整,非常に信頼性の高い構造,安定したXY運動. 手動調整は,異なるPCB厚さに簡単に適応できます.

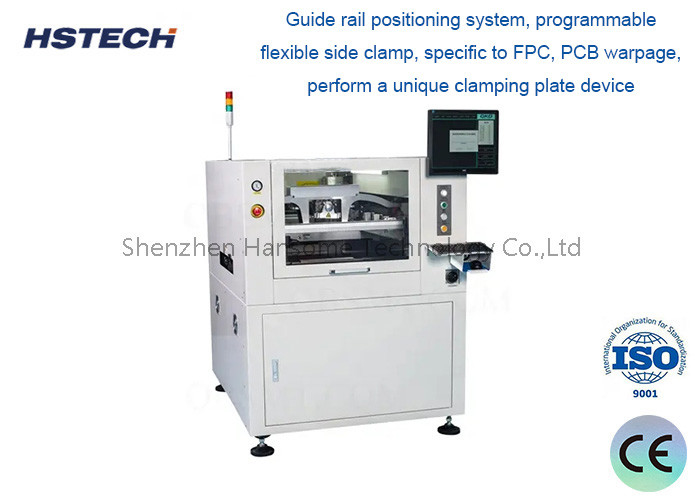

3ガイドウェイの位置付けシステム,新しいパターンのガイドウェイを無効に,プログラム可能な柔軟なサイドクランプ,FPC,PCB曲線,ユニークなクランプ装置を実行します.ソフトウェアプログラミングによって,自動的に拡張し,影響を受けないPCBボードの曲線ページを引くことができます.
4安定性と使用寿命を向上させるための包括的なスクラパーシステムを持つ新しい革新的なスクラパー構造設計.
5ダウン分布式クリーニング構造の高速スタンシルクリーニングは,開口の塞ぎを成功して防止します (これは,きれいなクリーニングの結果の根本原因でした).溶媒の分布長さは,ソフトウェア制御によって簡単に調整することができます.
6新しい多機能インターフェイス,シンプルでわかりやすく,ユーザーフレンドリー.実際の温度と湿度モニタリング機能.
