| ブランド名: | HSTECH |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

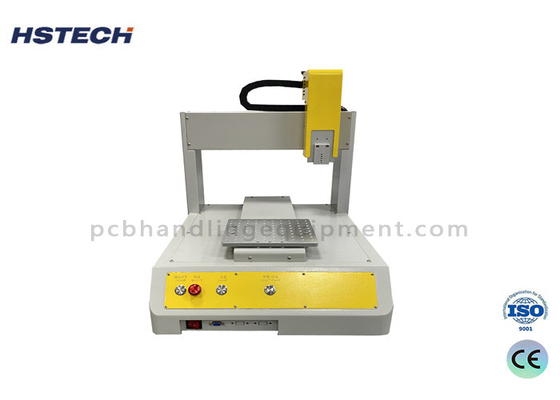

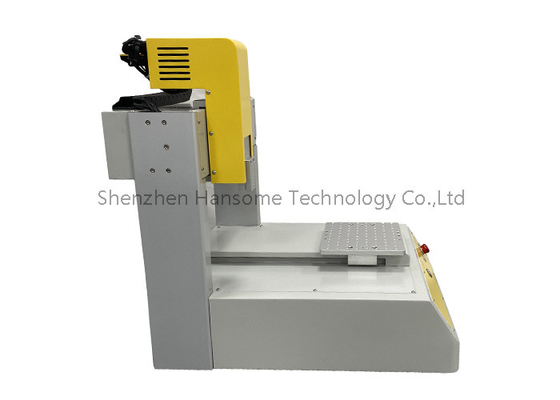

電子アセンブリ用簡単操作シングルプラットフォーム小型グルーX Y軸ディスペンシングマシン
はじめに
グルーディスペンシングマシンは、電子製造、自動車製造などの業界で使用される重要な機器です。製品の表面または部品に接着剤またはその他の液体を自動的かつ正確に塗布するために使用されます。
シンプルでコンパクトな構造
シングルプラットフォームグルーディスペンシングマシンは、シングルワークプラットフォーム設計を採用しています。全体的な構造は、マルチプラットフォームグルーディスペンシングマシンよりもシンプルでコンパクトで、設置面積が小さく、中小規模の生産ラインに適しています。
便利で柔軟な操作
グルーディスペンシングヘッドはX/Y軸に沿って自由に移動でき、プログラミング制御により、正確な位置決めと柔軟なグルーディスペンシングを実現できます。操作インターフェースはシンプルでわかりやすく、作業者が操作するのに便利です。
高精度で安定したグルーディスペンシング
サーボモーター駆動と高精度グルーディスペンシングバルブにより、マイクロディスペンシングを実現でき、繰り返し位置決め精度は±0.01mmにも達します。グルーディスペンシング品質は安定しており、信頼性があります。
幅広い用途
シングルプラットフォームグルーディスペンシングマシンは、PCBボード、電子部品、自動車部品など、さまざまな製品のグルーディスペンシングと組み立てに使用できます。ホットメルトグルー、UVグルー、導電性グルーなど、さまざまなグルーに適しています。
自動化の容易な統合
シングルプラットフォーム設計は、自動ローディングとアンローディング、検出などの機器との統合に役立ち、生産ラインの自動化を実現します。
低いメンテナンスコスト
マルチアクスルモデルと比較して、シングルプラットフォームディスペンシングマシンの構造とシステムはよりシンプルで、メンテナンスコストが低く、中小企業に適しています。
1. PCコンピュータLCD画面操作、プログラミングが簡単、習得と理解が容易;
2. 点、線、面、円弧、円を描画し、不規則な曲線を連続的に補間する機能があり、あらゆる3D非平面トラックパスを実現します;
3. グルーのサイズ、グルーの速度、ディスペンシング時間、グルーの停止時間はすべてパラメータ化できます;
4. 特殊なディスペンシングコントローラーにより、グルーの出力が安定し、グルーがクリーンで、グルーが漏れません;
5. 製品の内壁、外壁、垂直面、隙間、球面で、すばやく点、線、円を描画できます;
6. お客様のニーズに応じて、治具、グルーガン、コントローラー、加熱温度制御装置などを装備できます。
7. オプションの1〜4ヘッドディスペンシングデバイス、複数のグルーガンを同時に使用して作業効率を2倍にします;
8. ソフトウェアには、領域表示、翻訳回転操作などの機能があります。
9. 台形加速と減速、速度プレビュー、マイクロライン補間などの技術を採用しています;
10. 高速、低ノイズの日本製ステッピングモーターを搭載し、正確な位置決め、迅速な応答、安定した性能、長い耐用年数を実現しています。
| モデル | HS-D441 |
| 電源 | 110V/220V 50-60Hz 350W |
| グルー混合比 | 1:1-10:1/カスタマイズ可能 |
| ディスペンシング速度 | 10-150g/5秒（1:1グルー比率に基づく） |
| ディスペンシング精度 | グルー量±1％、グルー比率±1％ |
| X/Y/Z作業範囲 | 400*400*100mm（Z軸は回転可能） |
| XYZ速度 | 最大300mm/秒 |
| 駆動システム | ステッピングモーター+タイミングベルト |
| 再現性 | ±0.02mm |
| パターン | 線、円、円弧、連続パス、3D線形補間 |
| ポッティング精度 | 量±1％、比率:±1％ |
| プログラミング | ティーチペンダント |
| 制御 | PLC |
| 漏れ防止機能 | 真空装置付きバルブ |
| ドキュメントサポート | CAD、CorelDRAW |
| 重量 | 30kg |
| 寸法（L*W*H） | 48*64*60CM |
