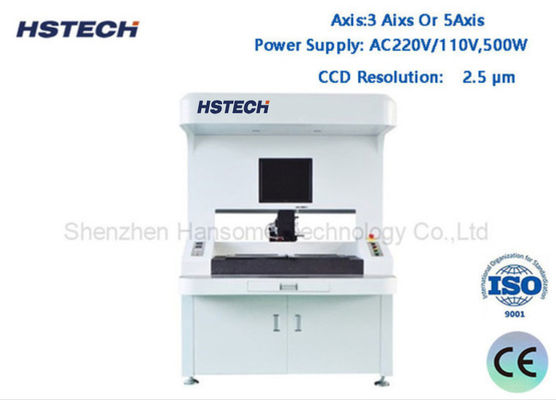

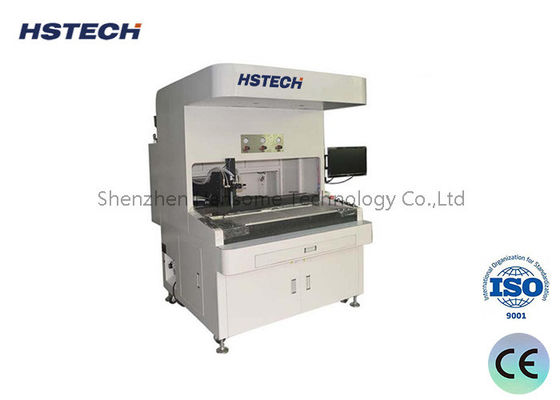

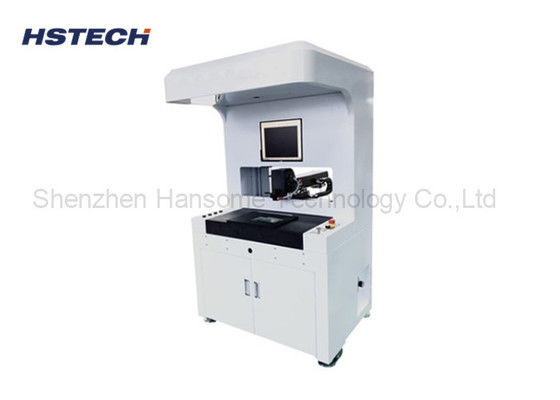

3 軸 CCD ポジショニングビジュアルクリーム配送機械双テーブルシステムと SMT PCB 組立のための ± 0.02mm 正確性

Name: 3 軸 CCD ポジショニング ビジュアル クリーム 配送 機械 双テーブル システムと SMT PCB 組立のための ± 0.02mm 正確性
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-VS400
Price: 6,005.00 USD
Availability: InStock

ブランド名:	HSTECH
モデル番号:	HS-VS400
Moq:	1個
価格:	negotiable
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

3Axis視覚接着剤の分配機械

軸:

3 Aixs

機械寸法:

1060×1200×1700mm

CCD解像度:

2.5μm

電源:

AC220V/110V、500W

保証:

1年

パッケージの詳細:

木製

供給の能力:

50 PC/月

製品説明

主な特徴

高精度3軸CCDポジショニングビジュアルグルーディスペンシングマシン、デュアルテーブルシステム搭載、精度±0.02mm、SMT PCB組立ライン向け自動ディスペンシング。生産効率を向上させ、人件費を削減します。

製品概要

HS-VS400 3軸CCDポジショニングデュアルテーブルビジュアルグルーディスペンシングマシンは、最新のSMT、PCB組立、電子機器製造ライン向けに設計された高精度自動ディスペンシングシステムです。先進のCCDビジョンポジショニングシステム（解像度2.5μm）とインテリジェントモーションコントロールを搭載し、安定した繰り返し精度と高速な生産速度で高精度なグルーディスペンシングを実現します。デュアルテーブル設計により、一方のテーブルでディスペンシングを行っている間に、もう一方のテーブルでロード/アンロードを行う連続運転が可能で、生産効率を大幅に向上させます。主な特徴高精度CCDビジョンポジショニングシステム - 2.5μmのCCD解像度で正確なアライメントを実現し、インテリジェントビジュアル認識システムにより人的ミスを削減デュアルテーブル連続生産 - 一方のテーブルで作業中に、もう一方のテーブルでロード/アンロードを行い、大量生産環境におけるSMTラインの効率を大幅に向上超高精度ディスペンシング - 繰り返し精度：±0.02mm、認識精度：±0.0125milで一貫した製品品質を実現高速生産能力 - 最大速度：1000mm/分で大量生産に対応インテリジェント制御システム - Windowsベースのディスペンシングソフトウェアと手動ティーチングプログラミングモードにより、簡単な操作と迅速なセットアップを実現産業グレードの品質 - ステンレス鋼製の機械本体と安定した構造で、24時間365日の産業生産に対応技術仕様

仕様

詳細製品名
ビジュアルグルーディスペンシングマシンモデル
HS-VS400トランスミッション高さ
920±20mmテーブルサイズ
300×400mmテーブル数
シングルまたはデュアルテーブル（顧客設定可能）治具

カスタマイズ

CCD解像度	2.5μm
最大速度	1000mm/分
グルー粘度範囲	≤5000 LPS
繰り返し精度	±0.02mm
認識精度	±0.0125mil
電源	AC220/110V、500W
空気圧	0.5〜0.7Mpa
グルータンク	10L、手動撹拌
光源	LED光源
リニアガイド調整	インテリジェント調整
プログラミングモード	手動ティーチング
ソフトウェア	Windows + ディスペンシングソフトウェア
噴霧方法	自動
総電力	2.6kW
機械本体	ステンレス鋼
機械重量	600kg
機械寸法	1060×1200×1700mm
適用産業	SMT PCB組立ライン
民生用電子機器製造	LED照明生産
自動車エレクトロニクス	半導体パッケージング
スマートデバイス製造	HS-VS400ビジュアルディスペンシングマシンを選ぶ理由
現代の電子機器製造において、精度と一貫性は極めて重要です。手動ディスペンシングや従来の機械と比較して、HS-VS400は以下の利点を提供します：	より高い生産効率
人件費への依存度の低下	グルーの無駄の削減
より安定した製品品質	生産ラインのROIの向上

解決する課題

多くのSMTメーカーが直面している課題：
手動ディスペンシングの一貫性のなさ
低い生産速度
高い人件費
低いディスペンシング精度
材料の無駄と手直しの問題

HS-VS400は、自動化とビジョンポジショニング技術により、これらの問題をすべて解決します。
