| ブランド名: | HSTECH |
| モデル番号: | HS-CC300 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

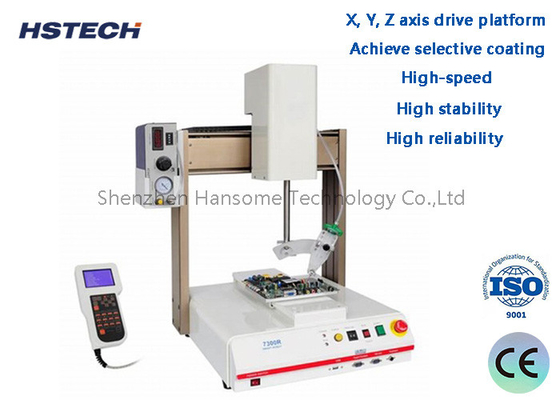

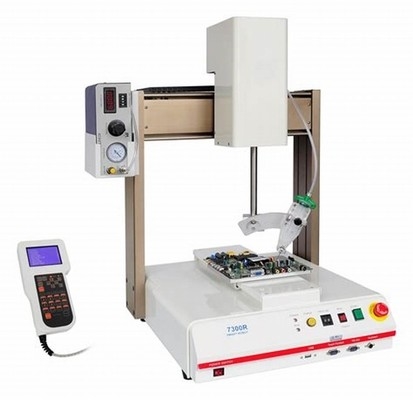

3Axis 選択塗装機械 セルボモータースクリュードライバーモジュール付きの接着剤配送機械 電動シリンダー
紹介する
3Axis Selective Coating Machineは,材料を精密にコーティングするために使用される装置である.それは3軸の動きを制御することによって特定の領域のコーティングを達成する.塗料の様々な用途に適しています塗料,粘着剤,密封剤など
以下は,3Axis 選択塗装機械の一般的紹介です.
作業原理:3Axis Selective Coating Machineは,制御システムとモーションコントローラを使用して,3つの軸 (通常はX,Y,Z軸) で機器の動きを制御する.コーティングヘッドやノズルの位置と動きの経路を正確に制御することで材料は,対象領域に希望された形,厚さ,均一性でコーティングすることができます.
コーティング用途:3Axis Selective Coating Machineは,電子組み立て,半導体パッケージ,光学機器,自動車部品,医療機器など,さまざまなコーティングアプリケーションに適しています.保護層をコーティングするために使用できます耐腐蝕層,導電性コーティング,粘着剤,密封剤などです. 精密な制御機能のおかげで,高精度で高品質なコーティングが実現できます.
制御システム:3Axis Selective Coating Machineは,通常,高度な制御システムで装備されており,コーティングパラメータの精密な調整と運動経路のプログラム制御を実現できます.操作者はユーザーインターフェースを通じて設定と監視することができます, コーティング速度,コーティング厚さ,コーティング面積などのパラメータを調整する.いくつかのモデルは,リアルタイムでコーティング位置を監視し,修正できる視覚ガイドシステムも備えています.
利点:3Axis 選択塗装機にはいくつかの利点があります. まず,非常に精密な塗装が可能で,塗装された材料の均一性と一貫性を保証します.コートヘッドの動きを制御するさらに,操作者は制御システムを通じてパラメータを調整し,必要に応じてコーティングエリアを選択することができます.
1X,Y,Z軸駆動プラットフォームは,富士伺服モーターの精密ボールスクリューを採用します.
2各種のPCBに選択的なコーティングを達成する.
3直線,円,アーチコーティングと配給
4効果的かつ均等にコーティング 部品のエッジ,スプレーの影効果をなくすことができます.
5精度 ±0.02mm
6高速で信頼性があり 送電・制御システムの安定性も高い
72つのバルブがスプレーとコーティングアクションを自動的に切り替えて,高密度PCBコーティングプロセスを達成することができます.
8スマート自動幅調整機能 (ボード幅を入力した後に自動的に調整).
| 製品名 | 選択型コンフォームコーティング機械 |
| モデル | HS-CC300 |
| トランスミッションの高さ | 920±20mm |
| 輸送機の幅 | 50-450mm/またはカスタマイズ |
| トランスミッション | L から R,または R から L |
| 部品の高さ | 上下 最大100mm |
| PCB板の縁の大きさ | ≥5mm |
| 輸送速度 | 0〜12000mm/min |
| 3 軸駆動速度 | 800mm/s |
| 繰り返す精度 | ±0.02mm |
| 保存プログラム | 1000まで |
| 電源 | AC220/110V |
| 空気圧 | 4kgf/cm2 |
| 粘着タンク | 10L,手動で混ぜる |
| 制御モード | 産業用PC+モーション制御カード |
| 線形ガイド調整 | インテリジェント調整 |
| プログラムモード | マニュアル教育 |
| 通信ポート | SMEMA |
| 照明源 | 自動装備の照明源 |
| 検出照明源 | 自動装備 |
| ソフトウェア | Windows+コーティングソフトウェア |
| 駆動エンジン | ステップモーター (2個) |
| 3軸運転モード | サーボモーター+スクリュードライバーモジュール+電動シリンダー |
| ガムバルブの数 | 1 スプレーバルブ+ 1 ディスペンシングバルブ |
| 噴射幅 | 3~20mm |
| 噴霧方法 | オートマティック |
| 総電源 | 2.6kW |
| 機体 | ステンレス鋼 |
| 機械の重量 | 600kg |
| 機械の寸法 | 1060×1200×1700mm |
2接着剤によって,単一の液体配給装置,二重液体配給装置,多成分配送装置などに分けられる.
3分類によると,スレッド配送機器,スピーカー配送機器,携帯電話ボタンを配送機器,パッチ配送機器,ボードワイパーに分かれます.,などなど
4粘着剤の特性によると,シリコン粘着剤の配送装置,UV粘着剤の配送装置,SMT赤粘着剤の配送装置に分けられる.
5制御軸の数に応じて, 2 軸の配送装置,3 軸の配送装置,4 軸の配送装置などに分けられる.
