| ブランド名: | HSTECH |
| モデル番号: | HS-PF-PUR30CC |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月500個 |

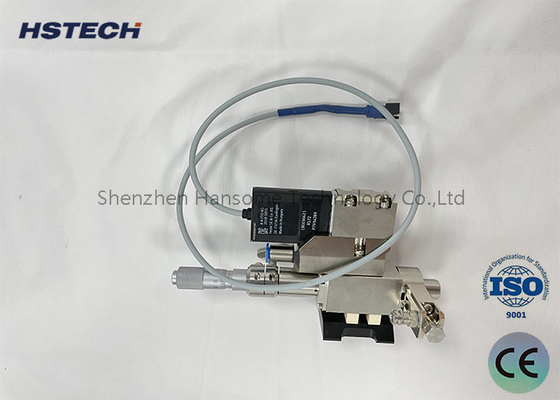

PT100 PURジェットバルブ HS-PF-PUR30CC SMT/FPC/PCBの配送バルブ,組立
紹介する
PURジェットバルブ (PUR Jetting Valve) は,ポリウレタン接着剤 (Polyurethane Adhesive) や類似の高粘度液体材料を正確に噴射するために使用される装置である.電子機器製造に使用される.自動車製造精密な粘着剤を施す必要があります.
The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots
この装置には以下の主要特徴と機能があります.
1高精度ジェット:PURジェットバルブは高度なジェット技術を使用して,粘着注射の量,速度,位置を非常に正確に制御します.高精度な粘着剤の適用を必要とするアプリケーションに適しています精密部品の固定と密封などです
2調節可能性及びプログラム可能性:この装置は,粘着剤の噴霧圧力,粘着剤の噴霧時間,粘着剤の噴霧モードなどの調節可能な噴霧パラメータを有する.これは,オペレーターが特定のアプリケーションニーズに基づいて精細調整と最適化することを可能にします. いくつかのPURジェットバルブには,プログラム可能な機能も備わっており,異なるプロセス要件に適応するために複数の粘着剤噴霧モードと経路を事前に設定できます.
3効率的な生産:PURジェットバルブは,生産効率を高めるために,高速な粘着スプレー速度と応答時間を持っています.粘着塗装の作業を迅速かつ正確に完了できます生産ラインの生産能力と効率を向上させる.
4. 強い適応性: PURジェットバルブは,ポリウレタン膠,エポキシ膠,シリコン膠など,様々な粘度と流動性を持つ粘着材料に適しています.柔らかいノズルとバルブ設計は,異なる粘着特性とアプリケーションニーズに適応できるようにします..
5自動清掃機能:いくつかの先進的なPURジェットバルブには,自動清掃機能があり,清掃液またはガス洗浄によってノズルの残留粘着物を除去できます.詰め込みや保守作業を減らす.
原則と制御
30CC PUR ジェットバルブ
1.PUR注入弁は,太鼓加熱モジュール,圧縮キャップモジュール,ノズル加熱モジュール,流路モジュール,バルブボディモジュール,熱消耗モジュールで構成されています.
2樽の加熱モジュールは,制御可能な温度で1段階の加熱だけでなく樽を運びます.ジェルの初期加熱が完了します.
3圧縮キャップモジュールは,ドラムを密封し,圧縮し,コントローラを通して出力圧を制御します.
4散熱モジュールは熱を散布し,バルブボディからのノイズを軽減します.
5.ピエゾ電気注入弁はモジュール式設計で,ゲルと接触する部分はランナーモジュールとして設計されています.ゲルと接触しない部分はバルブボディモジュールとして設計されています.
6流路モジュールは,異なるアプリケーションの配給要件を満たすために変更することができます.
7. 連続のノズルの直径 (40μmから500μm).
8噴嘴はフラットジェット型,針型,拡張型に分類されます.
9.ランナーモジュールは,超音波クリーナーで定期的に清掃する必要があります.シールは有機溶媒に浸透してはならない.ノズルの損傷を防ぐために,ノズルの清掃には特別なツールが必要です..
ジェットバルブコントローラ
1触覚画面は,ピエゾエレクトリック注入バルブと配給システムを制御し,MES通信をサポートします. 強力で安全で信頼性があります.
2触覚画面はグラフィック制御モードを採用し,配送システムのコンポーネントと制御ディスプレイ機能は,簡潔で直感的に表示されます.
3噴嘴加熱装置:噴嘴は配給前に適切な温度に加熱する必要があります.暖房装置は1段階の加熱モードを採用します.

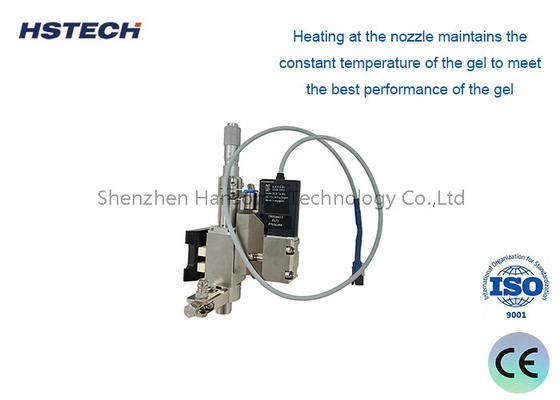

4噴嘴で加熱すると,ゲルの温度が一定で,ゲルの性能が向上します.
ノズルとバレルの加熱
1給与する前に,ノズルは適度に温めなければならない.加熱装置は2段階の加熱モードを採用する.
2噴嘴で加熱すると,ゲルの温度が一定で,ゲルの性能が向上します.
仕様
| モデル | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| サイズ (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| 体重 | 約1.2kg | 約1.5kg |
| 熱隔熱ブロックの材料 | PEEK | PEEK |
| 温度測定方法 | PT100 | PT100 |
| バレルの加熱温度 | ≤150°C | ≤160°C |
| 注射器の空気圧 | 0~2.0Kpa | 0~2.0Kpa |
| 粘着剤の配分精度 | >98% | >98% |
| 最小接着線幅 | 0.35MM | 0.5MM |
| 粘度範囲 | 1~100000Cps | 1~100000Cps |
| ジェット速度 | 200ポイント/秒 | 200ポイント/秒 |
| バルブ材料 | 超硬いステンレス鋼 | 超硬いステンレス鋼 |
| ノズルの材料 | タングメン鋼 | タングメン鋼 |
| 熱電圧 | 220V | 220V |
| 座席の加熱温度 | ≤250°C | ≤250°C |
| バルブ空気圧 | 6.5~7.0Kpa | 6.0~7.0Kpa |
| 粘着剤の流出量 | 0.3nl | 0.3nl |
| 最も多くの粘着剤を投与する直径 | 0.3MM | 0.4MM |
| 電源 | 乾燥圧縮ガス | 乾燥圧縮ガス |
| 適用可能な液体 | PUR 熱溶性粘着剤,シリコン製品,エポキシ樹脂など | 熱溶性粘着剤,シリコン,赤い粘着剤,エポキシ樹脂,黒い粘着剤など |
利点
1熱溶融粘着剤の容量が異なる30cc,100cc,300ccに適しています.
2モジュラライズされた設計,部品を簡単に交換し,簡単なデバッグ,幅広いプロセスアプリケーション.
3噴霧体積は0.3nLに精度があり,噴霧粘着剤のスポット一貫性は98%まで精度があります.
4. 最低0.17mmのライン幅,最低0.15mmのスポット直径のホットメルト粘着剤噴霧プロセスが実現できます.
5市場にあるあらゆるモーション・プラットフォームに匹敵します
適用分野
SMT/FPC/PCB,組み立て,フラットパネルディスプレイ組み立て,半導体パッケージング,LED産業,医療機器産業,非マークランジェリー産業
