| ブランド名: | HSTECH |
| モデル番号: | HS-D331AB |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

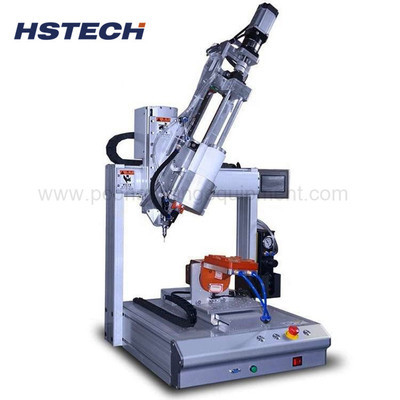

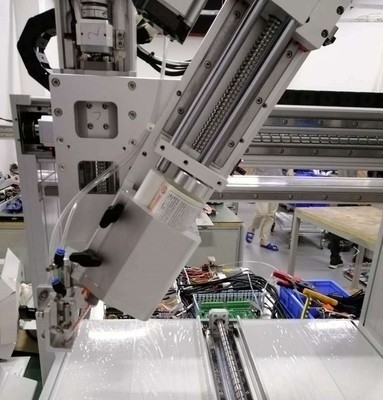

LCDスクリーン操作 4 軸 AB ステップモーターとタイミングベルト付きの接着剤配送機
紹介する
ABグリーフ配送機とは,グリーフの2つの異なる成分 (通常はグリーフAとグリーフB) を正確に配分し,混合するために使用される装置である.電子製造に広く使用されている.自動組み立て精密加工と精密加工の他の分野粘着剤の配分と精度
接着剤を配給するAB機について,以下の一般的な紹介です.
装置構造:AB接着剤配送機は,通常,以下の主要部品で構成される.
1. 粘着剤供給システム: 2つの粘着剤を混合装置に供給するために使用される粘着剤Aと粘着剤Bの粘着剤貯蔵タンク,配送パイプライン,ポンプを含む.
2混合装置:AとBの粘着剤を混合するために使用される,通常は静的混合器または動的混合器である.
3配送制御システム:配送バルブ,気圧システム,制御装置等を含む. 粘着流量,配送位置,速度などのパラメータを制御するために使用される.
4運動制御システム: 精密な配給経路を達成するために,3次元空間における配給機械の動きを制御するために使用されます.
作業原理
1準備作業:AとBの粘着剤をそれぞれ対応する粘着剤貯蔵タンクに入れ,輸送パイプライン,ポンプ,その他の機器を接続する.
2. 溶接液を混ぜる: 混合装置を制御することで,AとBの溶接液は,設定された比率に従って混ぜられ,必要なABの溶接液を形成する.
3配給操作:配給経路とパラメータを設定する.必要な粘着剤の適用モードを形成するために配送バルブを通して目標位置または作業部位にAB粘着液を均等に解放 (配送など)線接着剤,表面接着剤など).
4制御と調整: 配給プロセスの正確性と安定性を確保するために,コントローラを通して配給器を監視し調整します.
機能と特徴
精密な配給:配給バルブと運動システムを制御することで,AB接着剤配給機は精密な配給経路と配給量を達成できます.そして様々な複雑な配給ニーズに適しています.
混合比率制御: 混合装置と制御システムを通じて,AとBの混合比率を正確に制御し,異なる粘着剤の公式と要件を満たすために調整することができます.
自動操作:ABの粘着剤配給機は通常,自動操作機能を備えており,継続的かつ効率的な配給プロセスを達成し,生産効率を向上させることができます.
複数の配給モード: 配給,線接着剤,表面接着剤など,一般的な配給モードに加えて,いくつかのAB接着剤配送機は,さまざまなアプリケーションのニーズを満たすために,複雑な多軸運動と三次元配送も達成できます..
プログラム可能な制御:AB接着剤配給機には通常,プログラム可能な制御器があり,分散した配給操作を達成するために必要に応じてパラメータを設定し調整することができます.
仕様
| ポイント | SPEC |
| 粘着剤の混合比 | 11-10:1/カスタマイズ可能 |
| 配給速度 | 10~150g/5s (粘着剤の比率:1:1に基づいて) |
| 精度 の 配分 | 粘着剤の量±1%,粘着剤の割合±1% |
| X/Y/Z 作業範囲 | 300*300*100mm ((Z軸は回転可能) |
| XYZ 速度 | 最大300mm/s |
| ドライブシステム | ステップモーター + タイムベルト |
| 繰り返し可能性 | ±0.02mm |
| パターン | 線,円,弧,連続経路,3D線形インターポレーション |
| パット 精度 | 量±1%,比:±1% |
| 操作方法 | オート |
| プログラミング | 教えるペンダント |
| コントロール | ボードカード |
| 漏れ防止機能 | |
| 体重 | 65kg |
| サイズ (L*W*H) | 716*585*645mm |
| 電源 | 220V 50-60Hz 350W |
