| ブランド名: | HSTECH |
| モデル番号: | HS-GSE |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

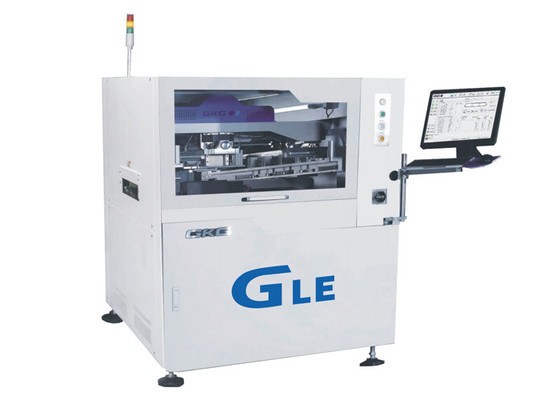

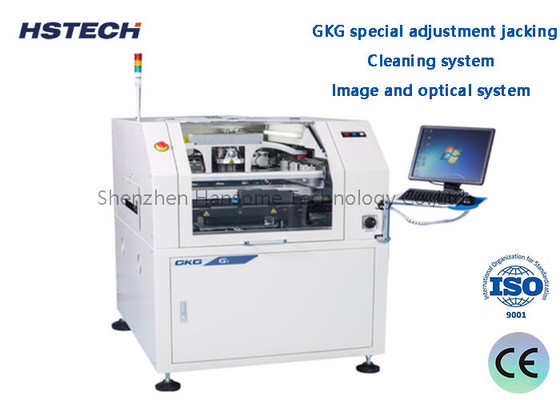

トッチスクリーン2D自動ステンシルプリンタ 電子組立のためのWindows XP/Win7操作を使用
紹介
自動ステンシルプリンタは,印刷回路板 (PCB) に溶接ペーストを塗装するために使用される効率的な機器です.それはSMT (表面マウント技術) の組立プロセスにおける主要な機器の1つです. これは,次のパッチプロセスでコンポーネントとPCBの溶接を達成するために,PCB上のパッドに溶接ペーストを正確に適用するために使用されます. 以下は一般的です.
自動スタンシル印刷機への導入
設備の構造: 自動スタンシル印刷機は,通常,以下の主要部品から構成される.
作業台:PCBを支えるために使われます.
鋼網の固定装置:鋼網を固定するために使った
印刷頭:溶接パスタを PCBのパッドに均等に塗り付ける
視力システム:位置付けや印刷位置の校正を助けるために使用する.
作業原理
準備:PCBを作業台に置き,PCBのサイズと位置マークに従って調整し位置付けます.
ステンシル 準備: ステンシル を ステンシル 装置 に 固定 し,PCB に 準拠 し て いる こと を 確かめ て ください.
位置付けと校正: 印刷の正確さと精度を確保するために,PCBとスタンシルを位置付け,校正するためにビジョンシステムを使用します.
溶接ペーストの適用: 自動スタンシルプリンタを起動し,印刷頭で溶接ペーストをスタンシルに均等に塗り,そして,それは正確にPCBのパッドに適用されるように,ステンシルが開口を通って溶接パスタを掻く.
印刷が完了した後,溶接パスタで覆われた PCB を作業台から取り除く.
機能と特徴
1高精度と繰り返し性: 自動スタンシル印刷機には高精度な印刷頭と精密な視覚システムがあります.パッドに溶接パスタを塗り込み,非常に一貫した印刷結果が得られる.
2迅速な調整と適応性:自動スタンシルプリンタは通常,さまざまなサイズやPCBタイプに適応できる迅速な調整と自動設定機能を持っています.溶接パスタの厚さに関する異なる要件.
3視力支援位置設定: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.
4半自動または手動印刷と比較して,自動スタンシル印刷機は,高速で連続的な印刷プロセスを達成し,生産効率を改善することができます.手動作業時間と労働コストを削減します.
仕様
| モデル | G5 |
| ステンシルサイズ | 370x370mm (最小サイズ) |
| 737x737mm (最大サイズ) | |
| 20-40mm (厚さ) | |
| 最大PCBサイズ | 400×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| PCB 曲面 | 最大 1% PCB 縦軸 |
| 輸送高度 | 900±40mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s,調整可能 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支柱ブロック/上下テーブル |
| PCBの固定システム |
上部・横部の固定装置の特許
|
| 印刷頭 |
2つの独立系モーター付き印刷頭
|
|
圧縮機圧
|
0.5~10Kg (プログラム制御)
|
|
印刷速度
|
6~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
|
清掃システム
|
強化された真空吸収 乾燥,湿気,真空 3つのモード
|
|
CCD FOV
|
8×6mm
|
| 機械の調整範囲 |
X: ± 3mm,Y: ± 7mm, θ: ± 2°
|
| ビジョン |
上/下の光学構造/CCD/幾何学パターンマッチ
|
機械の仕様
|
位置の精度を繰り返す
|
±0.01mm
|
|
印刷 の 精度
|
±0.025mm
|
|
サイクルの時間
|
<8秒
|
|
製品変更
|
古い:<3分,新しい:<5分 |
|
空気供給
|
4~6kgf/cm
|
| 電源 |
AC:220±10%,50/60HZ,2.5KW
|
| 制御方法 | PC |
| 操作システム |
Windows XP/Win7
|
|
機械の寸法
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
機械の重量
|
約1000kg |
