| ブランド名: | HSTECH |
| モデル番号: | HS-P224 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

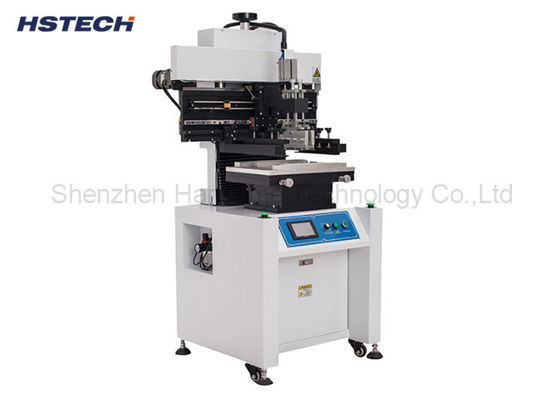

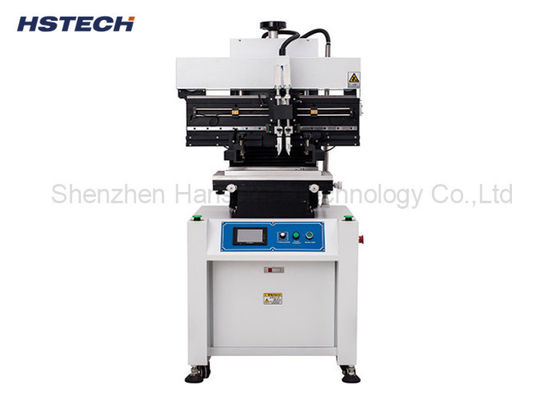

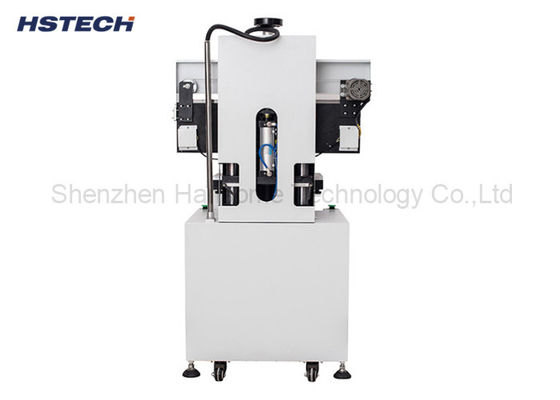

単相半自動スクリーンプリンター 溶接ペースト 印刷用 溶接ペースト スクラパー
紹介する
半自動溶接ペストプリンタ (Semi-Automatic Solder Paste Printer) は,印刷回路板 (PCB) に溶接ペストを塗装するために使用される装置である. It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.
下記は,半自動溶接ペスト印刷機についての一般的な紹介です.
1装置の構造:半自動溶接ペスト印刷機は,通常,以下の主要部品から構成される.
作業台:PCBを支えるために使われます.
2. 印刷 スキージ: PCB のパッド に 溶接パスタ を 均等 に 施す 責任 を 持つ.
3ステンシル固定装置: 正確な溶接ペストの適用を確保するために印刷ステンシルを固定するために使用されます.
仕様
| モデル | HS-P224 |
| 製品名 | 半自動スタンシルプリンター |
| 最大PCBサイズ | 350×280mm |
| 印刷台のサイズ | 500×320mm |
| ステンシルフレームサイズ | 470×370~750×550mm |
| 印刷精度 | ±0.02mm |
| PCBの厚さ | 0.2~2.0mm |
| スキージーの速度 | 0〜100mm/s |
| 繰り返す精度 | ±0.02mm |
| 電源 | 単相 AC220V/110V 50/60Hz |
| 機械の電源 | 100W |
| 空気圧 | 5〜7kg/cm3 |
| 機械のサイズ | 900*900*1680mm |
| 機械の重量 | 約300kg |
特徴
1機械はPLC制御システムを採用しています.
2機械が組み込まれている4桁のカウンター
3垂直構造で,スクリーンフレームは電力で垂直に上下に上げられ,線形ガイドによって印刷頭左と右の動きを横軸に動かす.
4画面のフレームは,異なる高度に対応するために上下調整できます.
54点ステンシル配置,印刷精度 ±0.02mm,柔軟なステンシルフレーム,異なるサイズステンシルを使用できます.
6鉛のないステンレススチールスクレーパーに便利で,200-350オプション.
7柔軟なPIN指でPCBの位置を把握し,双面PCBを印刷することができます.
8, LEDタッチスクリーンは,スクレーパー速度を調整することができます,また,高品質のHIWINブランド線形ガイドを使用します.
9画面に印刷速度を設定することができます,印刷速度が一貫していることを確認してください,印刷の厚さより均等に.
作業原理:
1準備:PCBを作業台に置き,PCBのサイズと位置マークに従って調整し位置付けます.
2ステンシル準備: 印刷したステンシル (ステンシルとも呼ばれます) をステンシルフィクチャーに置き,PCBと並べていることを確認します.
3.ソルダーペストの適用: 半自動ソルダーペストプリンタを起動し, テンプレートを通してスムーズに印刷スクレイパーを移動し,テンプレートの穴を通ってソルダーペストを均等にスクレイプ模板の開口を通ってPCBパッドに溶接パスタを塗り.
4印刷が完了した後,溶接パスタで覆われたPCBを作業台から取り除く.
機能と特徴:
1精度と繰り返し性:半自動溶接ペストプリンタは高精度と繰り返し性を持ち,パッドに溶接ペストの均等な適用と一貫性を保証します.
2調整と適応性: 印刷スクリーゲーとステンシル装置は,異なるサイズとPCBの種類,および異なる溶接ペスト厚さの要件に対応するために調整できます.
3操作が簡単:半自動溶接ペストプリンターの操作は比較的簡単です.あなたは,PCBと溶接パスタの要件に従って適切な調整と設定を行う必要があります開始ボタンを押して印刷を開始します.
4生産効率: 手動溶接ペスト印刷と比較して,半自動溶接ペスト印刷機は生産効率を向上させ,手動操作時間と労働コストを削減することができます.
