| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-SZ350 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 12~20 営業日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月100セット |
| 製品名: | PCBの回転コンベヤー | 適したPCB次元: | 50*50~450*350mm |
|---|---|---|---|
| 電源: | AC100-230V、50/60Hz | PLC: | ミツビシ |
| センサー: | 病気 | Contol: | LEDボタン |
| 回転程度: | 90度、180degree、270degree | シグナル: | SMEMA |

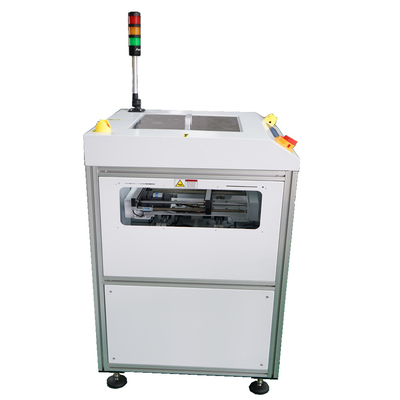

90° PCB ターンコンベヤー PCB ハンドリング 機器の簡単な監視のための上側の安全カバー
紹介
この機械は,SMT生産ラインのPCB流量方向を変更するために使用されます.SMT,DIPまたはアセンブリラインのあらゆる種類に適応します.完全に自動的な90度回転ドッキング.
特徴
190でPCBの流れ方向を変更します.180270度
2客の要求に基づいて固定レールの選択.

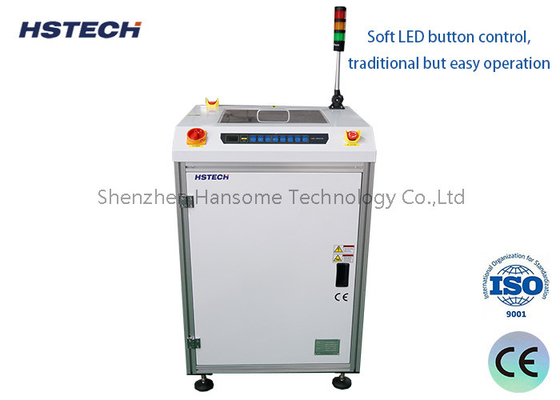

3,柔らかいLEDボタンの制御,伝統的なしかし簡単な操作.
4操作は作業のプロセスを監視することができます.
5組み込みトークリミッターを持つ閉ざされた設計は,高いレベルの安全性を保証します.
6,ヒウィン線形ガイドとリードスクリューは,スムーズで正確な回転をします.
7輸送機間の転送ギャップを最小限に抑える
8PCBのトラフィックフローをカスタマイズできます.
8円滑で平行な幅調整 (リードスクリュー)
9SMEMA対応です
仕様
| 製品名 | PCB ターンコンベア |
| 輸送高度 | 910±20mm |
| 輸送方向 | L~R,または R~L |
| サイクルの時間 | 約5秒 |
| 軌道の固定側 | 前側 |
| 電源 | AC100-230V,50/60Hz,単相 |
| 空気圧 | 4-6bar |
| 空気消費量 | 最大10L/分 |
| PCBの厚さ | ミニ 0.4mm |
| シグナル | SMEMA |
| モデル | HS-SZ350 | HS-SZ460 |
| 効率的なPCB長さ | 50*50~450*350mm | 50*50~550*460mm |
| 機械の寸法 | 700*750*1200mm | 840*890*1200mm |
| 体重 | 150kg | 180kg |
適用する
ターンコンベヤー (Turn Conveyor) は,継続的なプロセスの流れのために,PCBをコーナー周りに転送するために使用されます. 時計の周回または反時計の周回で利用できます.このユニットは,生産ライン内のPCBをリダイレクトするために使用されます.
PCBは受領され,レールの末端に転送されます.キャリーは前向きにシャトルを移動し,その後90度回転します.キャリーはPCBを配達する次のプロセスに順応するために前向きにシャトルを移動します.移転したら荷物に戻り 別のPCBを頼む
パッケージについて
会社プロフィール
シェンゼンハンソーム・テクノロジー株式会社 (HSTECH) は,プロフェッショナルなSMTボードハンドリング機器 (Loader,Unloader,Buffer,Conveyor,etc) のメーカーです.私たちは独立した知的財産権を持つハイテク企業です当社は,主に sMT/THT生産ラインのボード処理機器の研究開発,生産販売に従事しています.高技術に依存し,高効率で信頼性の高いボードハンドリングを顧客に提供するために最善を尽くします経験豊富なエンジニアチームは 常にスマートファクトリーの 開発方向を把握し 市場の需要に応じて製品と技術を更新しています自動化とコスト効率の良い製品を作るための追求顧客のニーズに応じて OEMも行います
