| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-800 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 7~9仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月100セット |
| 製品名: | bgaの改善の場所 | 保証: | 1 年 |
|---|---|---|---|
| コントロール: | タッチスクリーン | PLC: | 三?? 市 |
| リレーブランド: | シュナイダー | 光電子スイッチ: | オムロン |
| 材料: | アルミ合金 | 条件: | 新しい |
| 厚さ: | 0.6-4.0mm | シグナル: | SMEMA |
| 適用する: | 電子アセンブリ | 色: | シルバー |
| 制御システム: | PLC | OEM/ODM: | 入手可能 |
| 電力消費量: | 200W | 電源: | AC220V |
| 空気圧: | 4～6bar | スピード: | 200~300個/分 |
| タイプ: | オートマティック | 体重: | 220/240KG |
| ハイライト: | 統合ヘッドPCBハンドリング機器,マウントヘッド付きPCBハンドリング機器 |
||

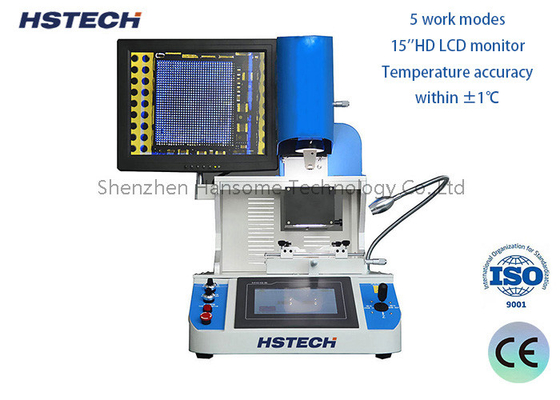

熱気マウントヘッドを統合したPCB処理装置HS-800 BGA再加工ステーション
仕様
| BGA 再加工ステーション | モデル:HS-800 |
| 暖房の電力 | 上部ヒーター 1200W (最大),下部ヒーター 1200W (最大) |
| 床前加熱 | IR 5000w |
| 温度制御 | K型熱電偶 閉ループ制御 |
| 位置付け方法 | 外部または位置穴 |
| 総寸法 | L970mm*W700mm*H830mm |
| PCBのサイズ | W650*D610mm |
| BGAサイズ | 最大 80mm*80mm 最低 1mm*1mm |
| 適用可能なPCB厚さ | 0.3~5mm |
| マウント精度 | ±0.01mm |
| 機械の重量 | 体重は140kg |
特徴
1熱気ヘッドとマウントヘッドの統合設計,自動溶接と解溶機能.
2上部ヒーターは熱気システムを採用し,より速く加熱し,温度均等化,より速く冷却します. (温度は50〜80センチグラムまであります).
3.Independent 3ヒーター.上下ヒーターは,同期的に移動し,自動的に実現することができます.
4.PCBボードは,BGAとPCBのマウント精度を確実にするために高精度スライダーを採用します.
5ドイツから輸入された高品質の加熱材料で塗装された 独特の底部予熱テーブル
6プレヒートテーブル,クランプ装置,冷却システムはX軸で統合的に移動することができ,PCBの位置付けと脱溶剤を安全で便利にします.
7X軸とY軸は,自動制御モーターを採用し,より速く,より便利に調整します.
8. ダブル・ローカーがカメラと上下暖房プラットフォームを制御し,準拠の精度を確実にします.
9. 組み込み真空ポンプ,天使で360回転; 細かく調整するマウント吸入ノズル.
10吸入ノズルは10グラム以内で制御可能な圧力でBGAピックアップとマウントの高さを自動的に検出できます.
11.色高解像度光学ビジョンシステム,X/Y軸で手動可能,分割ビジョン,ズームインと細部調整機能,偏差識別装置が含まれ,自動フォーカス,ソフトウェア操作, 22x オプティカルズーム; 再加工可能な最大 BGA サイズ 80 * 80MM;
12温度を10セグメントアップ (ダウン) と10セグメントの恒常温度制御で,多くの温度セグメントを節約できます.
13合金ノズルの多くのサイズ,交換が簡単です.あらゆる角度で位置付けすることができます.
145つの熱電池ポートを備えており,多点温度をリアルタイムで検出し分析できます.
15温度制御をより信頼性のあるものにするために,固い操作ディスプレイ機能.
適用する
携帯電話,ハードディスク,キーボード,電子玩具,コンピュータ,DVD,ドット,プラスチック,電気機器,通信機器,電気機器,おもちゃ,電子処理用,モーター,モーター,部品,タブレット,ノートPC,デジタルカメラ,リモコン,ウォーキー・トッキーなど
パッケージについて
