| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-PF-PUR30CC |
| 最小注文数量: | 1 PC |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | カートンパッケージ |
| 受渡し時間: | 3~5 営業日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 週に100セット |
| 製品名: | HSTECHについて | 適用する: | SMT/FPC/PCB,組み立て |
|---|---|---|---|
| 品質: | 100% テスト | 保証: | 1 年 |
| 熱隔熱ブロックの材料: | かいま見 | 温度測定方法: | 10～40℃ |
| 注射器の空気圧: | 0~20Kpa |

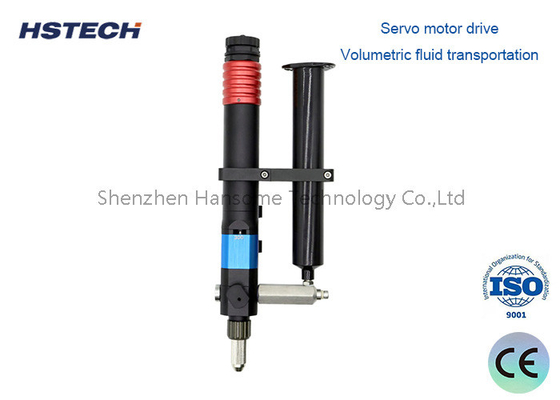

シングルチューブスクリューバルブ エクセントリックスクリューローターディスペンシングバルブ
機械の紹介
シングルチューブスクリューバルブは,高精度定量伝送の各種用途に適した高精度体積計測および伝送製品です.単元部品スクリューポンプは螺旋構造設計を採用,スクリューとステータは自己密封設計で,スクリューは定量輸送機能を実現するためにステータの空洞で回転します.輸送プロセスは媒体の切断効果を生成しません.介質の特性に影響を与えない. 同時に,逆方向に回転させることができます 吸着モーターを介して, 簡単にアレッシブ断裂を認識する, 滴滴の配給プロセスに完璧な解決策, 引っ張る問題.
1容量流体輸送
2サーボモータードライブ

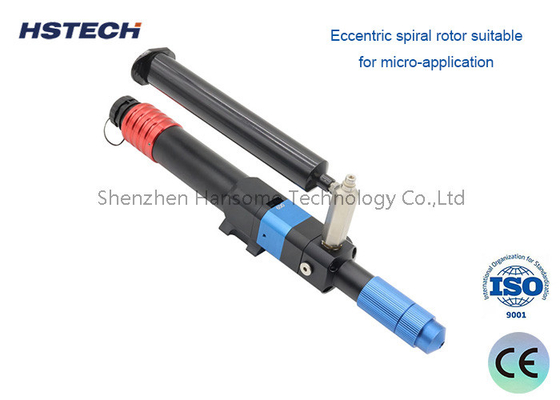

3微小用途に適した外向的な螺旋回転器
4. 耐腐蝕性が優れたステータス
5微小用途の配給用用軽量配給バルブ
6低粘度から高粘度ジェルに適しています
7. 安定した粘着出力と高い配給精度.
8滴りも引っ張るのも問題ない
作業原理
1単管螺旋弁 (単部螺旋弁) の体積計測と充填システムは,ローターとステーターの間を密閉した設計で,無限ピストン原理に基づいています.低から高粘度な液体に対するコロイドの定量的な配送を達成するために,ステータコアの中心に回転するローター.
2. 各アプリケーションの核心は,圧力の安定性とポンプの線形特性を保証できる体積伝達計量ポンプに基づいています.ポンプの速度との関係を決定する時間や流量によって測定できるので,定数物質は時間またはポンプの回転速度によって測定できます.
3低から高粘度,磨損耐性,構造に敏感な高充填液から,粘度によって影響を受けません.
スクロールバルブ用ステータとローター
1ステーターのコアはFFKM,FKM,NBRででき,オプションです.ステーターのハウジングはAL 7075ででき,表面は高表面仕上げを増やすために回転式フライディング後に細工されます.表面は,高い表面仕上げを増やすためにサイクロン磨きの後,細工されるステータのコアとステータのハウジングは,ステータとローターのフィットが正確であることを確保するために,ダイゴールドされています.
2. 駆動シャフトの材料はSUS304で,表面は高い表面仕上げを増加させるためにCNC回路加工後に細工されています.駆動棒の高速回転でスクリューが窒息しないことを保証する (最大回転は最大2.2回転/秒)
3スクロールの材料は輸入ステンレス鋼です表面はサイクロン磨き後に細かく磨き,その後高表面仕上げと耐磨性を高めるためチタンで塗装されている陶器材料も用意されています.
4ローターとステータの組み合わせは密閉された空間を形成し,モーターはローターを回して安定した唾液効果を形成することで,粘着粒子を継続的に外出します.
仕様
| パラメータ/モデル | HS-300 | HS-450 | HS-600 | HS-700 |
| 回転あたりの出力量 | 0.01ML | 0.05ML | 0.02ML | 0.06ML |
| 外見のサイズ | L267MM,φ29MM | L294MM,φ29MM | L322MM,φ33.5MM | L322MM,φ33.5MM |
| 体重 | 425g | 450g | 610g | 610g |
| 入力圧 | 0〜6bar | 0〜6bar | 0〜6bar | 0〜6bar |
| 最大出力圧 | 20bar | 20bar | 20bar | 10bar |
| 容量流量 | 0.12〜1.48ml/min | 0.5-6.0ml/min | 1.4‐6.0ml/min | 5.3~60.0ml/min |
| 適用可能なコロイド粘度 | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps |
| 粘着剤の最小量 | 0.001ml | 0. 004ml | 0.015ml | 0.060ml |
| 労働環境 | 0〜40°C | 0〜40°C | 0〜40°C | 0〜40°C |
| 精度誤差 | ±1% | ±1% | ±1% | ±1% |
| ステータルの材料 | パーフルーエーテル/フルーエーラストマー/ゴム | パーフルーエーテル/フルーエーラストマー/ゴム | パーフルーエーテル/フルーエーラストマー/ゴム | パーフルーエーテル/フルーエーラストマー/ゴム |
| ローターの材料 | ステンレス鋼/セラミック | ステンレス鋼/セラミック | ステンレス鋼/セラミック | ステンレス鋼/セラミック |
| 出力ポート | ルーア・フィッティング | ルーア・フィッティング | ルーア・フィッティング | ルーア・フィッティング |
| 運用条件 | 10〜40°C | 10〜40°C | 10〜40°C | 10〜40°C |
| 繰り返し可能性 | >99% | >99% | >99% | >99% |
| 針の最小サイズ | TT25G (ID 0)26, OD 0.51) | TT20G (ID 0)6OD 0.91) | TT18G (ID 0)84, OD 1.27) | ID 1.0 以上 |
製品 の 特徴 と 利点
高度な粘着剤配分精度
セルボモーター駆動と偏向的なスクリュー棒の供給を採用し,粘着剤は継続的に安定的に出力することができます.
粘着粘度と吐き気量の幅が広い
モーターの速度とガス圧力の調整により,異なる粘着粘度を配分し,粘着唾液の量を迅速に変更することができます.
粘着剤を滴ったり引っ張ったりしない
モーターは逆方向に動いて 吸い戻し 簡単に粘着剤を滴り落としたり 引っ張ったりする問題を解決します
スターターの大きな適応性
スタータは中程度の腐食に耐性があり,使用寿命が長いため,ユーザーの総所有コストを大幅に削減します.
容量計測
圧力の変化の影響を受けない.
高出力圧
単一ポンプ出力圧 ≥ 20bar
応用分野
自動車,電子機器,航空宇宙,再生可能エネルギー,食品産業,医薬品,バイオテクノロジー,3Dプリンティング
