| ブランド名: | HSTECH |
| モデル番号: | HS-PF-PUR30CC |
| Moq: | 1 PC |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 週に100セット |

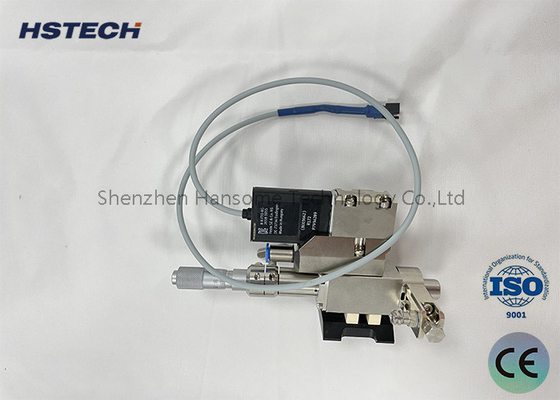

30CC PUR ジェットバルブ
1.PUR注入弁は,太鼓加熱モジュール,圧縮キャップモジュール,ノズル加熱モジュール,流路モジュール,バルブボディモジュール,熱消耗モジュールで構成されています.
2樽の加熱モジュールは,制御可能な温度で1段階の加熱だけでなく樽を運びます.ジェルの初期加熱が完了します.
3圧縮キャップモジュールは,ドラムを密封し,圧縮し,コントローラを通して出力圧を制御します.
4散熱モジュールは熱を散布し,バルブボディからのノイズを軽減します.
5.ピエゾ電気注入弁はモジュール式設計で,ゲルと接触する部分はランナーモジュールとして設計されています.ゲルと接触しない部分はバルブボディモジュールとして設計されています.
6流路モジュールは,異なるアプリケーションの配給要件を満たすために変更することができます.
7. 連続のノズルの直径 (40μmから500μm).
8噴嘴はフラットジェット型,針型,拡張型に分類されます.
9.ランナーモジュールは,超音波クリーナーで定期的に清掃する必要があります.シールは有機溶媒に浸透してはならない.ノズルの損傷を防ぐために,ノズルの清掃には特別なツールが必要です..

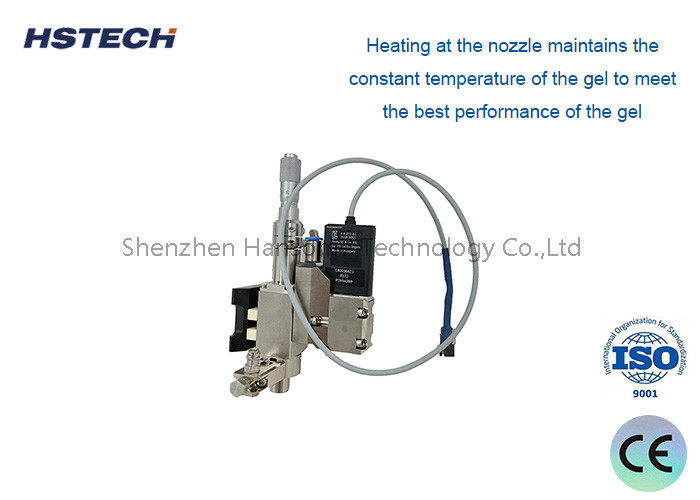

ノズルとバレルの加熱
1給与する前に,ノズルは適度に温めなければならない.加熱装置は2段階の加熱モードを採用する.
2噴嘴で加熱すると,ゲルの温度が一定で,ゲルの性能が向上します.
仕様
| モデル | HS-PF-PUR30CC | HS-PF-PUR300CC-A/B |
| サイズ (L*W*H) | 116MM*96MM*218MM | 116MM*96MM*218MM |
| 体重 | 約1.2kg | 約1.5kg |
| 熱隔熱ブロックの材料 | PEEK | PEEK |
| 温度測定方法 | PT100 | PT100 |
| バレルの加熱温度 | ≤150°C | ≤160°C |
| 注射器の空気圧 | 0~2.0Kpa | 0~2.0Kpa |
| 粘着剤の配分精度 | >98% | >98% |
| 最小接着線幅 | 0.35MM | 0.5MM |
| 粘度範囲 | 1~100000Cps | 1~100000Cps |
| ジェット速度 | 200ポイント/秒 | 200ポイント/秒 |
| バルブ材料 | 超硬いステンレス鋼 | 超硬いステンレス鋼 |
| ノズルの材料 | タングメン鋼 | タングメン鋼 |
| 熱電圧 | 220V | 220V |
| 座席の加熱温度 | ≤250°C | ≤250°C |
| バルブ空気圧 | 6.5~7.0Kpa | 6.0~7.0Kpa |
| 粘着剤の流出量 | 0.3nl | 0.3nl |
| 最も多くの粘着剤を投与する直径 | 0.3MM | 0.4MM |
| 電源 | 乾燥圧縮ガス | 乾燥圧縮ガス |
| 適用可能な液体 | PUR 熱溶性粘着剤,シリコン製品,エポキシ樹脂など | 熱溶性粘着剤,シリコン,赤い粘着剤,エポキシ樹脂,黒い粘着剤など |
利点
1熱溶融粘着剤の容量が異なる30cc,100cc,300ccに適しています.
2モジュラライズされた設計,部品を簡単に交換し,簡単なデバッグ,幅広いプロセスアプリケーション.
3噴霧体積は0.3nLに精度があり,噴霧粘着剤のスポット一貫性は98%まで精度があります.
4. 最低0.17mmのライン幅,最低0.15mmのスポット直径のホットメルト粘着剤噴霧プロセスが実現できます.
5市場にあるあらゆるモーション・プラットフォームに匹敵します
適用分野
SMT/FPC/PCB,組み立て,フラットパネルディスプレイ組み立て,半導体パッケージング,LED産業,医療機器産業,非マークランジェリー産業
