| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-GT++ |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 7~9仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月100セット |
| 製品名: | 自動スタンシル印刷機 | 保証: | 1 年 |
|---|---|---|---|
| コントロール: | タッチスクリーン | リレーブランド: | シュナイダー |
| 光電子スイッチ: | オムロン | 材料: | アルミ合金 |
| 条件: | 新しい | シグナル: | SMEMA |
| 適用する: | 電子アセンブリ | 色: | シルバー |
| 制御システム: | PLC | OEM/ODM: | 入手可能 |
| 電力消費量: | 200W | タイプ: | オートマティック |

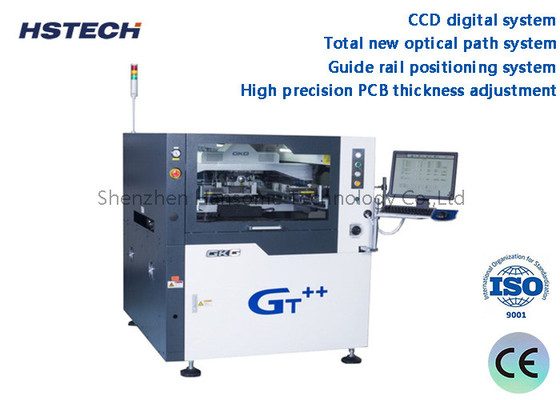

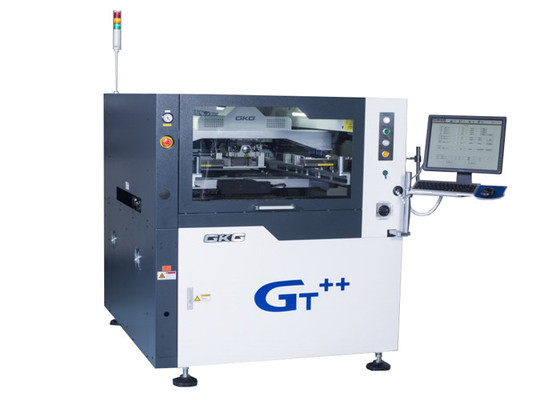

高精度PCB厚度調整 CCDデジタルシステム 自動スタンシル印刷機
紹介
G9+自動溶接ペスト印刷機は,SMT高級アプリケーションのための高級マシンです GT++ BTBの幅は2830mmだけです03015の印刷プロセス要件を完全に満たすことができる.2025ピッチ,高精度,高速
特徴
1CCDデジタルシステム,全新光路システム,均質な円形光と高亮度同軸光源. 両方の光源システムで,明るさは無限ループに調整できます.異なるマークポイントを容易に認識できる (不均等なマークポイントを含む)銅塗装 銀塗装 熱気溶接 FPC 様々な種類のPCBの色
| モデル | GT++ |
| 最大PCBサイズ | 510×510mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 23mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/自動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | GT++ |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±18um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認 | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
| 機械の寸法(タワーライトなし) |
1240 (L) × 1410 (W) × 1500 (H) mm
|
|
機械の重量
|
約1100Kg |
