| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-GLE |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 7~9仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月100セット |
| 製品名: | 自動はんだののりプリンター | 保証: | 1 年 |
|---|---|---|---|
| コントロール: | タッチスクリーン | リレーブランド: | シュナイダー |
| 光電子スイッチ: | オムロン | 材料: | アルミ合金 |
| 条件: | 新しい | シグナル: | SMEMA |
| 適用する: | 電子アセンブリ | 色: | シルバー |
| 制御システム: | PLC | OEM/ODM: | 入手可能 |
| 電力消費量: | 200W | タイプ: | オートマティック |

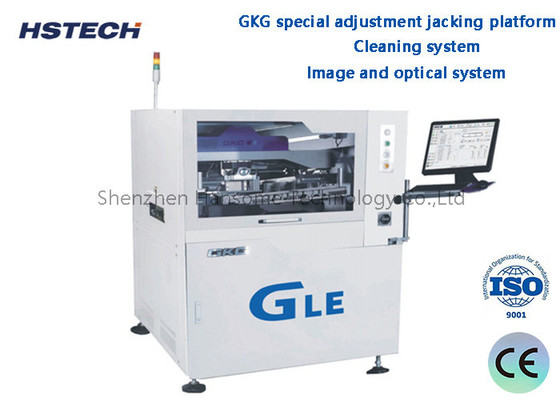

画像と光学システム 浄化システム GKG 特殊調整 ジャッキング プラットフォーム 自動 溶接 ペスト プリンター
紹介

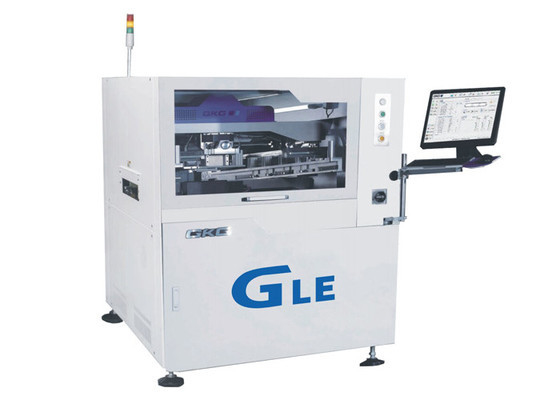

GLE自動溶接ペスト印刷機は,SMT大規模アプリケーションのための高級機器です.Gt-Sの幅は2830mmだけです.01005の印刷プロセス要件を完全に満たすことができます.0.3ピッチと他の細い距離,それは高精度で高速です.
特徴
1GKGの特殊調整ジャッキングプラットフォーム. 安定して調整が簡単で,異なる厚さのPCBのピンジャッキングの高さを迅速に調整できます.
2洗浄システム:GKGの洗浄システムには,3つの洗浄方法があります.乾洗,湿洗,真空洗.洗浄時間を短縮し,生産効率を向上させるため,自動洗浄を使用する必要がない場合,手動で清掃することもできます.
新しく拭くシステムは,スタンシルとの完全な接触を保証します,増加真空吸着は,効果的に残ったペーストを取り除くことができます効率的な自動清掃機能を達成できるメッシュ.CCD部分とc傾きシステムは,CCD機能時,CCD部分が分離されます.セルボモーターの負荷を削減し,機械の速度と精度を向上させるために独立して移動します.
| モデル | GLE |
| 最大PCBサイズ | 510×510mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 23mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支柱ブロック/上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | GLE |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±20um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認 | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
| 機械の寸法(タワーライトなし) |
1240 (L) × 1410 (W) × 1500 (H) mm
|
|
機械の重量
|
約1100Kg |
