| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-GSE |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 7~9仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月100セット |
| 製品名: | 自動はんだののりプリンター | 保証: | 1 年 |
|---|---|---|---|
| コントロール: | タッチスクリーン | リレーブランド: | シュナイダー |
| 光電子スイッチ: | オムロン | 材料: | アルミ合金 |
| 条件: | 新しい | シグナル: | SMEMA |
| 適用する: | 電子アセンブリ | 色: | シルバー |
| 制御システム: | PLC | OEM/ODM: | 入手可能 |
| 電力消費量: | 200W | タイプ: | オートマティック |

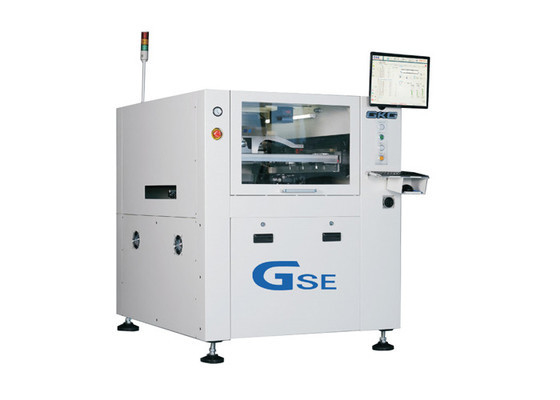

Windows XP/Win7 操作インターフェースを使用 高度な適応性 鉄網枠固定システム 自動スタンシルプリンター
紹介
GLE自動溶接ペスト印刷機は,SMT大規模アプリケーションのための高級機器です.Gt-Sの幅は2830mmだけです.01005の印刷プロセス要件を完全に満たすことができます.0.3ピッチと他の細い距離,それは高精度で高速です.
特徴

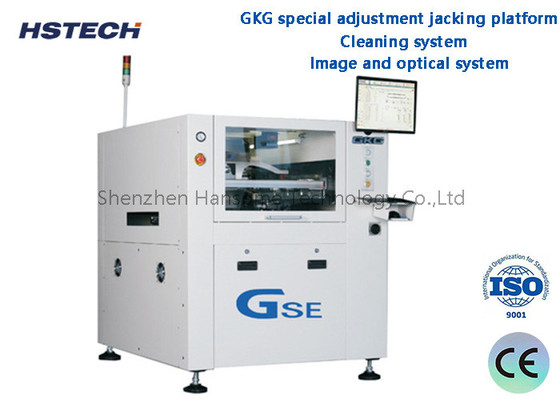

1GKGの特殊調整ジャッキングプラットフォーム. 安定して調整が簡単で,異なる厚さのPCBのピンジャッキングの高さを迅速に調整できます.
| モデル | GSE |
| ステンシルサイズ | 370x370mm (最小サイズ) |
| 737x737mm (最大サイズ) | |
| 20-40mm (厚さ) | |
| 最大PCBサイズ | 400×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| PCB 曲面 | 最大 1% PCB 縦軸 |
| 輸送高度 | 900±40mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s,調整可能 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支柱ブロック/上下テーブル |
| PCBの固定システム | 上部・横部の固定装置の特許 |
| 印刷頭 | 2つの独立系モーター付き印刷頭 |
| 圧縮機圧 | 0.5~10Kg (プログラム制御) |
| 印刷速度 | 6~200mm/秒 |
| 印刷モード | 一回/二回 |
| スキージータイプ | ゴム/鋼のスキージ・ブレード (角45°/55°/60°) |
| 清掃システム | 強化された真空吸収 乾燥,湿気,真空 3つのモード |
| CCD FOV | 8×6mm |
| 機械の調整範囲 | X: ± 3mm,Y: ± 7mm, θ: ± 2° |
| ビジョン | 上/下の光学構造/CCD/幾何学パターンマッチ |
機械の仕様
| 位置の精度を繰り返す | ±0.01mm |
| 印刷 の 精度 | ±0.025mm |
| サイクルの時間 | <8秒 |
| 製品変更 | 古い:<3分,新しい:<5分 |
| 空気供給 | 4~6kgf/cm |
| 電源 | AC:220±10%,50/60HZ,2.5KW |
| 制御方法 | PC |
| 操作システム | Windows XP/Win7 |
| 機械の寸法 | 1158 (L) x 1362 (W) x 1463 (H) mm |
| 機械の重量 | 約1000kg |
