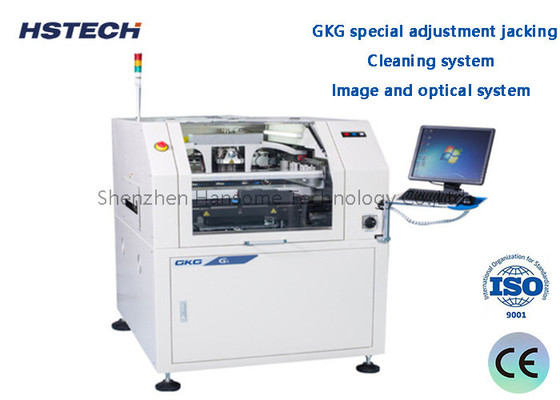

2Dペースト印刷品質テストと分析 Windows XP/Win7 操作インターフェイス自動スタンシルプリンター

商品の詳細:

起源の場所:	中国
ブランド名:	HSTECH
証明:	CE
モデル番号:	HS-GSE

お支払配送条件:

最小注文数量:	1セット
価格:	Negotiable
パッケージの詳細:	木製のパッケージ
受渡し時間:	7~9仕事日
支払条件:	T/T,ウェスタンユニオン,マネーグラム
供給の能力:	月100セット

連絡先

詳細製品概要

製品名:	自動スタンシルプリンター	保証:	1 年
コントロール:	タッチスクリーン	リレーブランド:	シュナイダー
光電子スイッチ:	オムロン	材料:	アルミ合金
条件:	新しい	シグナル:	SMEMA
適用する:	電子アセンブリ	色:	シルバー
制御システム:	PLC	OEM/ODM:	入手可能
電力消費量:	200W	タイプ:	オートマティック

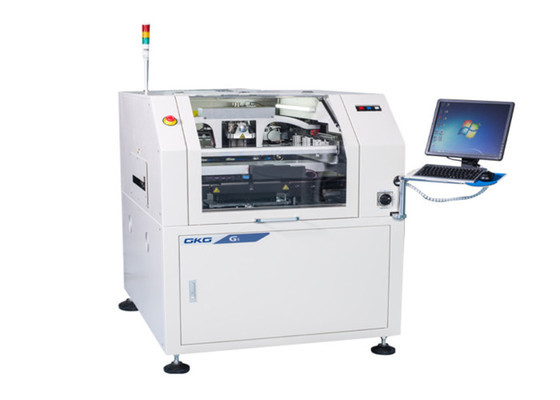

2Dペースト印刷品質テストと分析 Windows XP/Win7 操作インターフェイス自動スタンシルプリンター

特徴

1GKGの特殊調整ジャッキングプラットフォーム. 安定して調整が簡単で,異なる厚さのPCBのピンジャッキングの高さを迅速に調整できます.

2洗浄システム:GKGの洗浄システムには,3つの洗浄方法があります.乾洗,湿洗,真空洗.洗浄時間を短縮し,生産効率を向上させるため,自動洗浄を使用する必要がない場合,手動で清掃することもできます.新しく拭いたシステムは,スタンシルとの完全な接触を保証します余ったパスタを効果的に除去できます効率的な自動清掃機能を達成できる網状で.CCDの部分とCの傾きシステムは,CCDが動作するときに分離されます.CCDの部品は,セルボモーターの負荷を削減し,機械の速度と精度を向上させるために独立して移動.

3画像と光学システム. 均一なリングライトと高明るさの同軸光を使用して, 約束の明るさ調整機能,すべての種類のマークポイントは,よく認識することができます (荒いマークポイントを含む)青銅塗装,銅塗装,金塗装,青銅噴霧,FPCおよび他の種類のPCBに適用されます. GKG特許の数学モデルにより,高い精度を保証できます.

4サイズスクリーンフレームのあらゆる種類を印刷し,迅速にモジュール変更生産ライン

5, Windows XP/win7 操作インターフェイスを使用し,良い人間機械対話機能特にプログラミングファイルのナビゲーション効果を行うとき操作日記,故障記録 /故障自己診断 /故障分析プロンプト /ライトアラームおよびその他の機能.

62Dペースト印刷の品質テストと分析印刷の品質を確保するためにシフト,不十分なペースト,欠落,ブリッジ,その他の欠陥を検査することができます.

仕様

モデル	G5
ステンシルサイズ	370x370mm (最小サイズ)
	737x737mm (最大サイズ)
	20-40mm (厚さ)
最大PCBサイズ	400×340mm
PCB の最小サイズ	50×50mm
PCBの厚さ	0.4~6mm
PCB 曲面	最大 1% PCB 縦軸
輸送高度	900±40mm
輸送方向	L-R,R-L ほら
輸送速度	最大 1500mm/s,調整可能
輸送方法	一段階
幅調整	オートマティック
I/Oインターフェース	SMEMA
PCBの位置付け (サポート方法)	磁気ピン/支柱ブロック/上下テーブル
PCBの固定システム	上部・横部の固定装置の特許
印刷頭	2つの独立系モーター付き印刷頭
圧縮機圧	0.5~10Kg (プログラム制御)
印刷速度	6~200mm/秒
印刷モード	一回/二回
スキージータイプ	ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
清掃システム	強化された真空吸収乾燥,湿気,真空 3つのモード
CCD FOV	8×6mm
機械の調整範囲	X: ± 3mm,Y: ± 7mm, θ: ± 2°
ビジョン	上/下の光学構造/CCD/幾何学パターンマッチ

機械の仕様

位置の精度を繰り返す	±0.01mm
印刷の精度	±0.025mm
サイクルの時間	<8秒
製品変更	古い:<3分,新しい:<5分
空気供給	4~6kgf/cm
電源	AC:220±10%,50/60HZ,2.5KW
制御方法	PC
操作システム	Windows XP/Win7
機械の寸法	1140 (L) x 1364 (W) x 1404 (H) mm
機械の重量	約1000kg
