商品の詳細

Created with Pixso. 家へ Created with Pixso. 製品 Created with Pixso.
PCBの荷役
Created with Pixso.

3色表示ディスプレイPCBアンローダー、PCLおよびタッチスクリーン制御、SMT生産ライン向けに各2マガジンを保持

名前

3色表示ディスプレイPCBアンローダー、PCLおよびタッチスクリーン制御、SMT生産ライン向けに各2マガジンを保持

ブランド名: HSTECH
モデル番号: HS-N100L
Moq: 1セット
価格: negotiable
支払条件: T/T、ウェスタンユニオン
供給能力: 月に50セット
詳細情報
製品説明
詳細情報
起源の場所:
中国
証明:
CE
製品名:
NG/OKの荷役
色:
白
コントロール:
PCLおよびタッチ画面
雑誌:
それぞれに2つのマガジンがあります
ウォーリー:
1年
画面:
3色
パッケージの詳細:
木製のパッケージ
供給の能力:
月に50セット
ハイライト:

3色ディスプレイPCBアンローダー

,

PCLおよびタッチスクリーン制御NG/OKアンローダー

,

各ホールド 2 マガジン SMT 生産ライン アンローダー

製品説明
3色表示PCBマガジンコレクション NG/OKアンローダー PLCおよびタッチスクリーン付き
NG/OKアンローダーは、電子機器製造向けに設計された自動機械で、特に組み立て後のプリント基板（PCB）の検査と選別に使用されます。「NG」と「OK」は、PCBが検査に合格した（「OK」）か、不合格になった（「NG」）かを示します。
主な特徴
  • PLCプログラミング制御システム
  • 使いやすい「ソフトタッチ」LEDメンブレンコントロールパネル
  • ピッチ設定機能
  • マガジン位置合わせ用トグルレベルクランプ
  • 調整可能な圧力の空気圧プッシャー
  • 短いマガジン交換時間による高スループット
  • AOIからNG/OKボードを収集し、自動的に保管
  • 標準SMEMA通信インターフェース
技術仕様
モデル HS-N100M HS-N100L
電圧 AC100V/220V、50/60Hz
サイズ M L
PCBサイズ（mm） (50x50)~(330x250) (50x50)~(450x330)
マガジンラックサイズ（mm） 355*320*560 460*400*560
マガジン数量 上部コンベア：1個、下部コンベア：1個
空気供給 0.4~0.6Mpa、最大20L/分
PCBローディング時間 6秒（カスタマイズ可能）
搬送高さ 900±20mm
搬送方向 L-RまたはR-L（オプション）
PCB厚さ 最小0.6mm
上下ピッチ 1～4（10mmステップ）
通信 SMEMA信号
機械寸法（mm） 1550*1550*1250 1850*1780*1250
総重量 約220kg 約320kg
用途
  • PCB組立ライン: 電子機器製造プロセスにおいて、不良PCBを品質が承認されたボードから分離します
  • 品質管理: 機能的なPCBのみが次の生産段階に進むようにすることで、高い品質基準を維持します
  • リワークステーション: 不良PCBを修理ステーションにルーティングし、不適合製品を効率的に処理します
運用上の利点
  • 効率の向上: 自動化により、手作業での選別が減り、生産が加速し、人件費が最小限に抑えられます
  • 品質保証の向上: 適切に機能するPCBのみが最終生産段階に到達するようにします
  • 人的ミスの削減: 自動選別により、手作業での検査に伴うエラーが最小限に抑えられます
  • データ追跡: 品質管理の洞察とプロセス改善のために検査結果を記録します
  • スペースの最適化: コンパクトな設計により、製造施設での効率的なフロアスペースの利用が可能になります

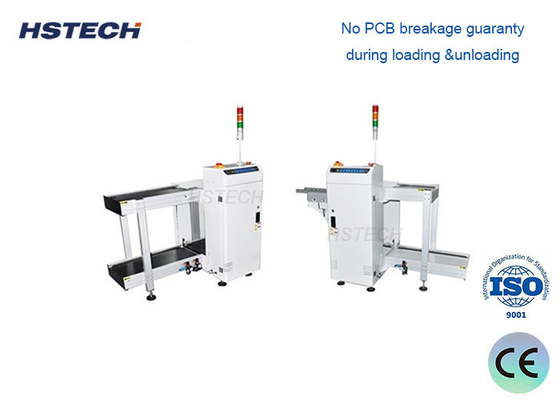

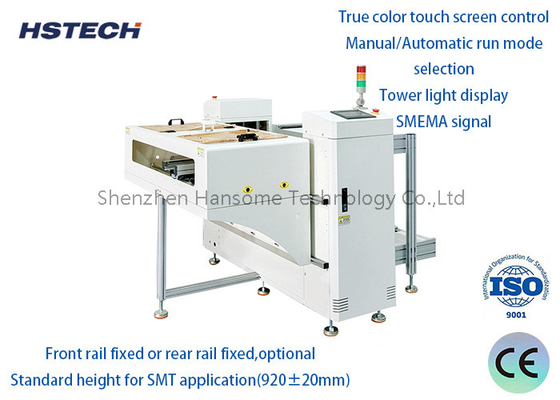

製品画像
3色表示ディスプレイPCBアンローダー、PCLおよびタッチスクリーン制御、SMT生産ライン向けに各2マガジンを保持 0 3色表示ディスプレイPCBアンローダー、PCLおよびタッチスクリーン制御、SMT生産ライン向けに各2マガジンを保持 1 3色表示ディスプレイPCBアンローダー、PCLおよびタッチスクリーン制御、SMT生産ライン向けに各2マガジンを保持 2
