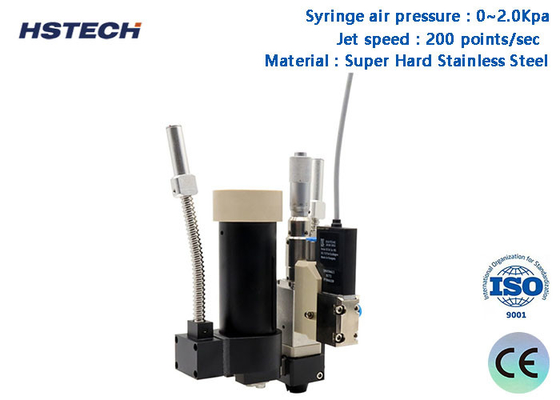

PEEK 30CC PUR ジェットバルブ

PEEK 30CC PUR ジェットバルブ 制御付きの1段階加熱

原則と制御

30CC PUR ジェットバルブ:
1.PUR注入弁は,ドラム加熱モジュール,圧縮蓋モジュール,ノズル加熱モジュール,流路モジュール,バルブボディモジュール,熱消耗モジュールで構成されています.

2樽の加熱モジュールは,制御可能な温度で樽と単段式加熱を運びます.ジェルの初期加熱が完了します.

3圧縮キャップモジュールは,ドラムをシールし,圧縮し,コントローラを通して出力圧を制御します.

4散熱モジュールは熱を散布し,バルブボディからのノイズを軽減します.

5.ピエゾ電気注射弁はモジュール式設計で,ゲルと接触する部分はランナーモジュールとして設計されています.ゲルと接触しない部分は,バルブボディモジュールとして設計されています.

6流路モジュールは,異なるアプリケーションの配給要件を満たすために変更することができます.

7. 連続のノズルの直径 (40μmから500μm).

8噴嘴はフラットジェット型,針型,拡張型に分類されます.

9.ランナーモジュールは,超音波クリーナーで定期的に清掃する必要があります.シールは有機溶媒に浸透してはならない.ノズルの損傷を防ぐために,ノズルの清掃には特別なツールが必要です..

ジェットバルブコントローラ:
1触覚画面は,ピエゾエレクトリック注入バルブと配給システムを制御し,MES通信をサポートします. 強力で安全で信頼性があります.

2触覚画面はグラフィック制御モードを採用し,配給システムのコンポーネントと制御ディスプレイ機能は,簡潔で直感的に表示されます.

3噴嘴加熱装置:噴嘴は配給前に適切な温度に加熱する必要があります.暖房装置は1段階の加熱モードを採用します.

4噴嘴で加熱することで,ゲルの温度が一定で,ゲルの性能が向上します.コロイドの性能が向上します.

ノズルとバレルの加熱:

1給与する前に適当な温度まで熱さを与えなければならない.加熱装置は2段階の加熱モードを採用する.

2噴嘴で加熱することで,ゲルの温度が一定で,ゲルの性能が向上します.コロイドの性能が向上します.

仕様:

利点:

1熱溶融粘着剤の容量が異なる30cc,100cc,300ccに適しています.

2モジュラライズされた設計,部品を簡単に交換し,簡単なデバッグ,幅広いプロセスアプリケーション.

3噴霧体積は0.3nLに精度があり,噴霧粘着剤のスポット一貫性は98%まで精度があります.

4. 最低0.17mmのライン幅,最低0.15mmのスポット直径のホットメルト粘着剤噴霧プロセスが実現できます.

5市場にあるあらゆるモーション・プラットフォームに匹敵します

適用分野:

SMT/FPC/PCB,組み立て,フラットパネルディスプレイ組み立て,半導体パッケージング,LED産業,医療機器産業,非マークランジェリー産業
