| ブランド名: | HSTECH |
| モデル番号: | AR-7ミニ |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,D/P |
| 供給能力: | 月に50セット |

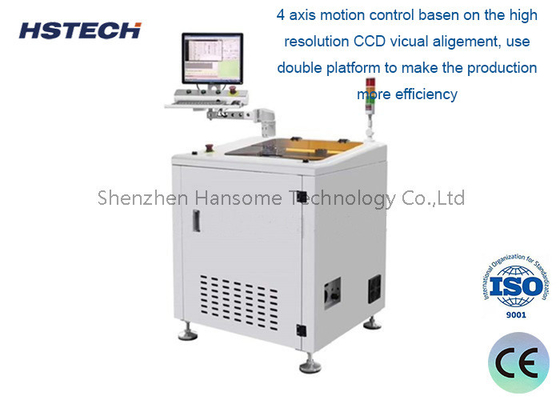

シングルプラットフォーム 60000RPM PC プログラミング PCB デパネリング 分離機
仕様
| モデル | AR-7 | AR-7ミニ |
| 電源 | AC380V 50/60Hz 3KW | |
| 作業サイズ | 50x50~410x460mm (最大) | 50x50~260x310mm (最大) |
| 負荷モード | 手帳 | |
| 切断スペンデル/速度 | 5000~60,000回転/分 | |
| PCBの厚さ | 0.4〜4mm | |
| 分離速度 | 1〜100mm/s | |
| 切断精度 | ±0.05mm | |
| 固定型 | 固定装置 | |
| プログラミング | ビジョン教育,インラインプログラミング | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク タンプスタール | |
| 塵収集方法 | 底の粉塵収集 | |
| 塵収集機 | 3相 380V 1.2KW | |
| 騒音 | < 75dB | |
| 制御システム | 産業用PC | |
| スピンドルブランド | ドイツブランド,シコテック4025 | |
| サーボモーター | A5シリーズ | |
| モーション制御 | 4軸の運動制御ボード | |
| 鉛螺栓 | C5 磨き螺栓の鉛 | |
| 線形ガイド | P ランク 静寂ガイド | |
| カメラ | ドイツブランド イメージング 40W産業用カメラ | |
| 機械のサイズ | 700*800*930mm | 500*650*930mm |
| スクリーン |
17インチ
|
|
特徴
1オフライン自動分離
2小型のPCBに適しており 工場の部屋を節約するソリューションです
3オーダーメイドの装置
4PCとCCD視覚システム
5補償と塵収集のプログラム
6最大410-510mmサイズPCBAで利用できます.

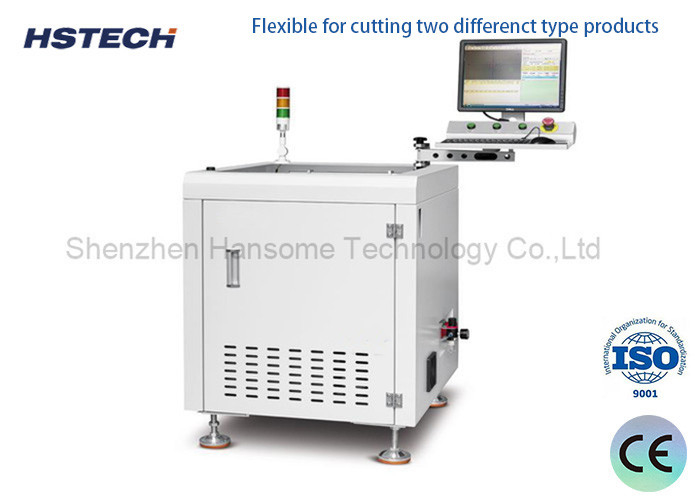

72つの異なる種類の製品を切るための柔軟性.
8手動で餌を供給し,荷卸しするためのオープンプラットフォーム,またオプションの機械腕 (ロボット) で装備することができます.
SMT生産ライン機器
1ユニバーサル SMT マシン: 装置によって編集されたプログラムを使用して,部品を指定された部品位置にマウントします.SOP 28ピン以上 (高速機械で設置できる部品を含む) を装着できる高精度と多様性がありますが,設置速度は高速機械に劣ります.
2リフロー溶接: SMT溶接パスタまたは赤い粘着剤を使用して,溶接パスタと部品の間の溶接動作を完了するために適切な温度曲線を設定します.
3卸料: プレートは,転送トラックを通してマガジンに積まれます.
4オプティカル検査器具:自動オプティカル検査器具は,溶接生産で発生する一般的な欠陥を検出するための光学原理に基づく装置である.AOIは新しいテスト技術で 近年になって初めて現在,多くのメーカーがAOIテスト機器を導入しています.自動検出を行うとき,機械はカメラを通して自動的にPCBをスキャンします.画像を収集する試験された溶接接器をデータベースの合格パラメータと比較し,画像を処理し,PCBの欠陥を確認します.修理のために保守スタッフのために表示または自動マーカーを通して欠陥を表示/マーク.
