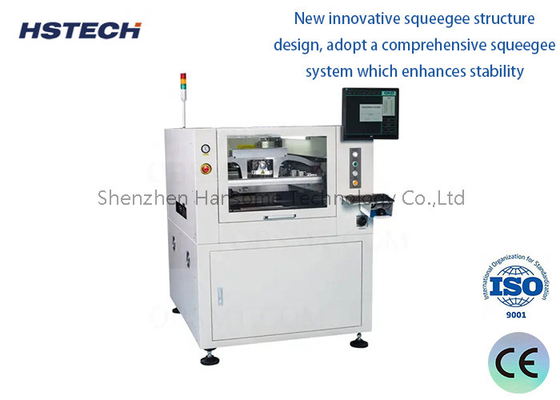

SMT 溶接パスタ ステンシル印刷機 磁気ピン/サポートブロック

SMT 溶接パスタ ステンシル印刷機 磁気ピン/サポートブロック

  • SMT 溶接パスタ ステンシル印刷機 磁気ピン/サポートブロック
SMT 溶接パスタ ステンシル印刷機 磁気ピン/サポートブロック
商品の詳細:
起源の場所: 中国
ブランド名: GKG
証明: CE,TUV,ROHS
モデル番号: GSE
お支払配送条件:
最小注文数量: 1 SET
価格: Negotiation
パッケージの詳細: 木のパッケージ
受渡し時間: 7~15日
支払条件: T/T,ウェスタンユニオン,マネーグラム
供給の能力: 1ヶ月あたりの100セット
連絡先
詳細製品概要
製品名: 自動スタンシルプリンター 他の名前: はんだののりの印字機
PCBのサイズ: 50x50~400x340mm 輸送の高さ: 900±40mm
PCBの厚さ: 0.4~6mm I/O インターフェース: SMEMA

SMT 溶接パスタ ステンシル印刷機 磁気ピン/サポートブロック

仕様

モデル GSE
ステンシルサイズ 370x370mm (最小サイズ)
737x737mm (最大サイズ)
20-40mm (厚さ)
最大PCBサイズ 400×340mm
PCB の最小サイズ 50×50mm
PCBの厚さ 0.4~6mm
PCB 曲面 最大 1% PCB 縦軸
輸送高度 900±40mm
輸送方向 L-R,R-L ほら
輸送速度 最大 1500mm/s,調整可能
輸送方法 一段階
幅調整 オートマティック
I/Oインターフェース SMEMA

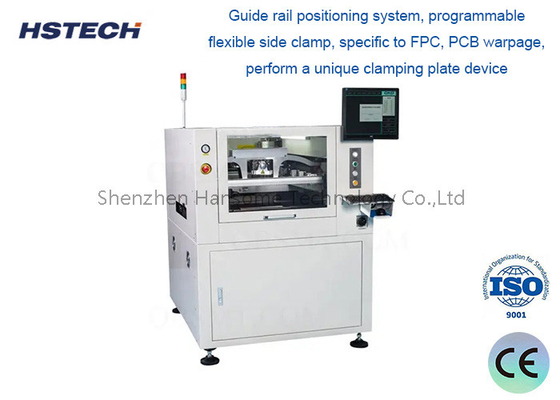

PCBの位置付け (サポート方法) 磁気ピン/支柱ブロック/上下テーブル
PCBの固定システム
上部・横部の固定装置の特許
印刷頭
2つの独立系モーター付き印刷頭
圧縮機圧
0.5~10Kg (プログラム制御)
印刷速度
6~200mm/秒
印刷モード
一回/二回
スキージータイプ
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
清掃システム
強化された真空吸収 乾燥,湿気,真空 3つのモード
CCD FOV
8×6mm
機械の調整範囲
X: ± 3mm,Y: ± 7mm, θ: ± 2°
ビジョン
上/下の光学構造/CCD/幾何学パターンマッチ

機械の仕様

位置の精度を繰り返す
±0.01mm
印刷 の 精度
±0.025mm
サイクルの時間
<8秒
製品変更
古い:<3分,新しい:<5分
空気供給
4~6kgf/cm
電源
AC:220±10%,50/60HZ,2.5KW
制御方法 PC
操作システム
Windows XP/Win7
機械の寸法
1158 (L) x 1362 (W) x 1463 (H) mm
機械の重量

約1000kg

特徴

1GKGの特殊調整ジャッキングプラットフォーム. 安定し,調整が簡単で,異なる厚さのPCBのピンジャッキングの高さを迅速に調整できます.

2洗浄システム:GKGの洗浄システムには,3つの洗浄方法があります.乾洗,湿洗,真空洗.
洗浄時間を短縮し,生産効率を向上させるため,自動洗浄を使用する必要がない場合,手動で清掃することもできます.新しく拭いたシステムは,スタンシルとの完全な接触を保証します余ったパスタを効果的に除去できます
効率的な自動清掃機能を達成できるメッシュ.CCD部分とc傾きシステムは,CCD機能時,CCD部分が分離されます.
セルボモーターの負荷を削減し,機械の速度と精度を向上させるために独立して移動します.
3画像と光学システム. 均一なリングライトと高明るさの同軸光を使用して, 約束の明るさ調整機能,すべての種類のマークポイントは,よく認識することができます (荒いマークポイントを含む)青銅塗装,銅塗装,金塗装,青銅噴霧,FPCおよび他の種類のPCBに適用されます. GKG特許の数学モデルにより,高い精度を保証できます.
4サイズスクリーンフレームのあらゆる種類を印刷し,迅速にモジュール変更
生産ライン
5, Windows XP/win7 操作インターフェイスを使用し,良い人間機械対話機能特にプログラミングファイルのナビゲーション効果を行うとき操作日記,故障記録 /故障自己診断 /故障分析プロンプト /ライトアラームおよびその他の機能.
62Dペースト印刷の品質テストと分析 印刷の品質を確保するためにシフト,不十分なペースト,欠落,ブリッジ,その他の欠陥を検査することができます.
