| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
工業用4.0MESシステムのための高性能溶接ペスト機械
紹介
G9+全自動溶接ペスト印刷機は,高級アプリケーションのSMTのための高級マシンで,03015,0.25間隔,高精度,高速で.
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | G9+ |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±18um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認 | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
|
機械の寸法(タワーライトなし) |
1172 (L) x 1385 (W) x 1530 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
1CCDデジタルシステム,新しい光学経路システム,均質な円形光,同軸光源の高い明るさ. 2つの光源システムを使用して,明るさは無限サイクルに調整できます.異なる市場ポイント (不均等なマークポイントを含む) を容易に識別する青銅塗装,銅塗装,銀塗装,熱気溶接,FPC,および様々な種類のPCB色.

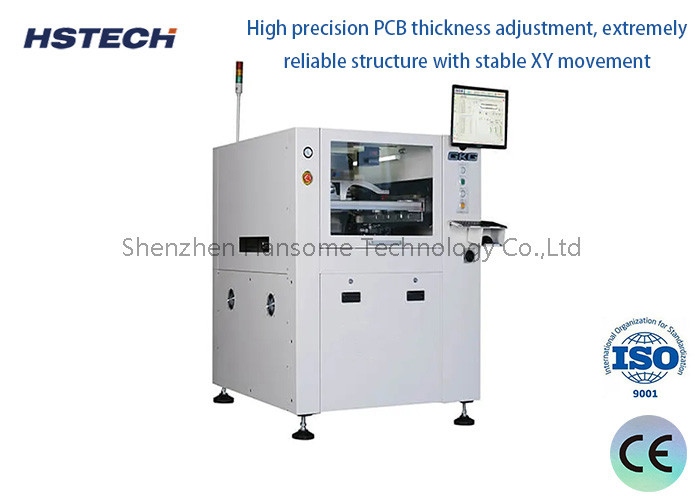

2. 高精度PCB厚さ調整,非常に信頼性の高い構造,安定したXY運動. 手動調整は,さまざまなPCB厚さに簡単に適応できます.
3ガイドレール位置付けシステム,新しいパターンガイドレールボードを切り離し,プログラム可能な柔軟なサイドクランプ,特にFPCとPCB歪曲のために設計され,ユニークなクランプ装置を実行します.ソフトウェアプログラミングを通じて影響を受けないPCBのピッキングは,自動的に伸ばし,引き戻すことができます.
4新しく革新的なスクレイパー構造設計は,スクレイパーの安定性と使用寿命を改善する包括的なスクレイパーシステムを採用しています.
