起源の場所: | 中国 |
ブランド名: | HSTECH |
証明: | CE |
モデル番号: | HS-LD250 |
最小注文数量: | 1セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 木のパッケージ |
受渡し時間: | 7~9仕事日 |
支払条件: | T/T,ウェスタンユニオン,マネーグラム |
供給の能力: | 1ヶ月あたりの100セット |
製品名: | PCBの処理装置 | 保証: | 1 年 |
---|---|---|---|
制御: | タッチ画面 | PLC: | 三菱 |
リレーブランド: | シュナイダー | 光電子工学スイッチ: | オムロン |
材料: | アルミ合金 | 条件: | 新しい |
厚さ: | 分0.4mm | 信号: | SMEMA |
適用する: | 電子アセンブリ | 色: | 銀 |
制御システム: | PLC | OEM/ODM: | 入手可能 |
電力消費量: | 200w | 電源: | AC220V |
空気圧: | 4~6bar | スピード: | 200-300pcs/min |
タイプ: | オートマティック | 体重: | 140/180/220/260KG |
自動 SMT 製品ライン PCB 設備 モジュール 設計 知的操作 PCB ローダー
仕様
タイプ | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
電源 | AC100~230V 50/60Hz | AC100~230V 50/60Hz | AC100~230V 50/60Hz | AC100~230V 50/60Hz |
空気供給 | 5kgf/c M2 | 5kgf/c M2 | 5kgf/c M2 | 5kgf/c M2 |
PCB サイズ | 50*50~350*250 | 50*50~455*330 | 50*50~530*390 | 50*50~535*460 |
PCBの方向性 | 左から右へ 右から左へ | |||
マガジン サイズ | 335*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
ステップピッチ | 10,20,3040mm | |||
貯蔵容量 | 200個 | |||
輸送高度 | 900±20 | 900±20 | 900±20 | 900±20 |
モーターパワー | 300W | |||
機械のサイズ | 1600*850*1200 | 2000*950*1200 | 2250*1050*1200 | 230*1050*1300 |
体重 | 140kg | 180kg | 220kg | 260kg |
選択可能な制御パネル | タッチスクリーン |
特徴
1モジュール設計
2安定性は堅牢な設計によって強化されます
3経済的なデザインの腕テスト
4円滑で平行な幅調整
53つのマガジンラックアプリケーション.
6上と下の気圧クランプは,マガジンラックを固定します.
7積載と卸荷中にPCBの破損保証はありません.
8SMEMA対応です
操作図

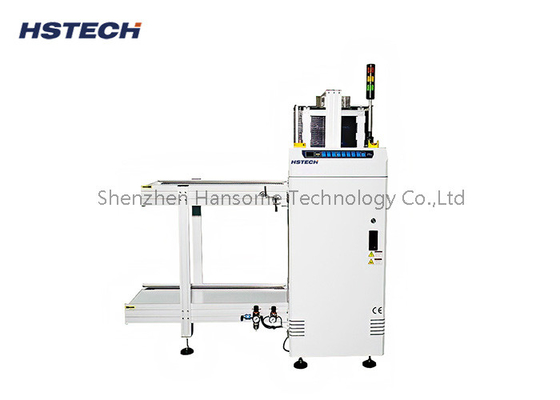

製品の物理的な画像
適用する
この機械は,真空充電機と通常のマガジン充電機の両方に設計された 組み合わせの機械です,それはSMTラインの源として使用されています,メガジンから下流機械へ裸PCBまたは多面板を輸送する
パッケージについて
