| ブランド名: | HSTECH |
| モデル番号: | HS-CC300 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | L/C,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

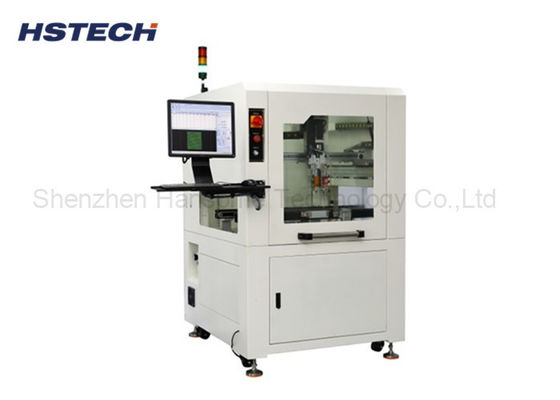

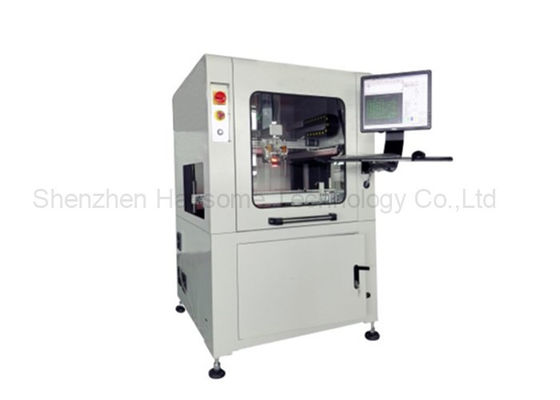

Windows PC コントロール マルチプルス 軸 SMT PCBA 選択型コンフォーマルコーティングマシン
製品導入
この自動コンフォームコーティングマシンは,PCBAの波溶接後に使用されます. 単一のコーティングマシンオプションとコーティングライン全体があります.紫外線硬化炉と接続コンベヤーを含む線機械は,多軸移動システムを採用し,空気圧とサーボモーターによって駆動され,ドールブ噴霧バルブ,噴霧コーティングのための1つ,そして,その他の接着剤を配給するバルブで,縁の場所を満たす.
特徴
13軸駆動プラットフォームは,富士電動サーボモーターを搭載した精密ボールスクリューを採用します.
2各種のPCBAに選択的なコーティングを達成する.
3直線,円,アーチコーティングと配給
4効果的かつ均等にコーティング 部品のエッジ,スプレーの影効果をなくすことができます.
5繰り返す精度 ±0.02mm
6高速で信頼性があり 送電・制御システムの安定性も高い
72つのバルブがスプレーとコーティングアクションを自動的に切り替えて,高密度PCBコーティングプロセスを達成することができます.
8スマート自動幅調整機能 (ボード幅を入力した後に自動的に調整).
機械の仕様
| 製品名 | 自動選択型コンフォームコーティング機械 |
| モデル | HS-CC300 |
| トランスミッションの高さ | 920±20mm |
| 輸送機の幅 | 50-450mm/またはカスタマイズ |
| トランスミッション | L から R,または R から L |
| 部品の高さ | 上下 最大100mm |
| PCB板の縁の大きさ | ≥5mm |
| 輸送速度 | 0〜12000mm/min |
| 3 軸駆動速度 | 800mm/s |
| 繰り返す精度 | ±0.02mm |
| 保存プログラム | 1000まで |
| 電源 | AC220/110V |
| 空気圧 | 4kgf/cm2 |
| 粘着タンク | 10L,手動で混ぜる |
| 制御モード | 産業用PC+モーション制御カード |
| 線形ガイド調整 | インテリジェント調整 |
| プログラムモード | マニュアル教育 |
| 通信ポート | SMEMA |
| 照明源 | 自動装備の照明源 |
| 検出照明源 | 自動装備 |
| ソフトウェア | Windows+コーティングソフトウェア |
| 駆動エンジン | ステップモーター (2個) |
| 3軸運転モード | サーボモーター+スクリュードライバーモジュール+電動シリンダー |
| ガムバルブの数 | 1 スプレーバルブ+ 1 ディスペンシングバルブ |
| 噴射幅 | 3~20mm |
| 噴霧方法 | オートマティック |
| 総電源 | 2.6kW |
| 機体 | ステンレス鋼 |
| 機械の重量 | 600kg |
| 機械の寸法 | 1060×1200×1700mm |
