| 起源の場所: | 中国 |
| ブランド名: | GKG |
| 証明: | CE,TUV,ROHS |
| モデル番号: | GT++ |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 木製パッケージ |
| 受渡し時間: | 7 - 15days |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 毎月100セット |
| 製品名: | 自動スタンシル印刷機 | 他の名前: | 自動はんだののりの印字機 |
|---|---|---|---|
| PCBのサイズ: | 50×50~510×510mm | 輸送の高さ: | 900±40mm |
| 空気圧: | 4-6kgf/cmの³ | PCBの厚さ: | 0.4-6mm |
| 最高板重量: | 5Kg | 機械重量: | 1000kg |
| ハイライト: | はんだののりのウォーミングアップ機械,はんだののりの点検の権利機械 |
||

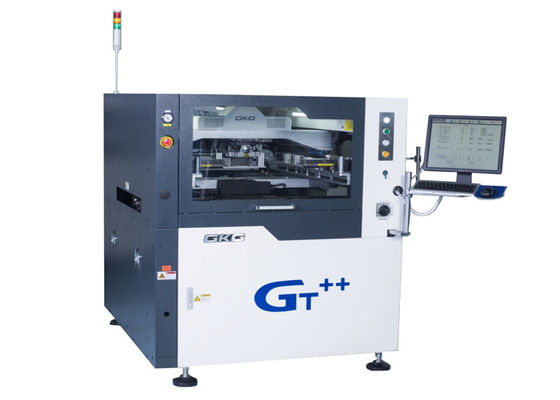

滴りのはっきりしている機能のGKG SMTのはんだののりのステンシル印字機
導入
G9+の自動はんだののりの印字機はSMTの上限の適用のための上限機械、GT++ BTBの幅2830mmだけ、完全に03015,2025ピッチ、高精度および高速の印刷プロセス条件を満たすことができるである。
指定
| モデル | GT++ |
| 最高PCBのサイズ | 510x510mm |
| 最低PCBのサイズ | 50x50mm |
| PCBの厚さ | 0.4-6mm |
| 最高板重量 | 5kg |
| 輸送の高さ | 900±40mm |
| 板端のギャップ | 2.5mm |
| 板高さ | 23mm |
| 輸送の方向 | L-R、R-L |
| 転送速度 | 最高1500mm/sのプログラム制御 |
| 輸送方法 | 1つの段階 |
| PCBの位置（サポート方法） | 磁気ピン/サポート ブロック/自動up-downのテーブル |
| システムを締め金で止めるPCB |
上に締め金で止めることに特許を取られる
|
| 側面の締め金で止めること | |
| 吸着機能 | |
| 印刷物のスナップ |
0-20mm
|
|
印刷モード
|
1つ/二度
|
|
印刷物の速度
|
10-200mm/sec
|
|
印刷モード
|
1 /Twice
|
|
スクイージのタイプ
|
ゴム製/steelのスクイージの刃（角度45°/55°/60°）
|
| 印刷物圧力 | 0.5-10kg |
| 型板のframのサイズ | 470*370mm~737*737mm （20-40thickness） |
|
クリーニング システム
|
雨タイプ クリーニング システムの垂れる
|
| 乾燥した、ぬれた真空3モード | |
| 前後のクリーニング | |
|
CCD FOV
|
10x8mm
|
| 基準マークのタイプ | 標準的な基準マークの形 |
| パッド | |
| 穴 | |
| カメラ システム | アップ/ダウン光学構造を見なさい |
| CCDのデジタル カメラ | |
| 幾何学パターン マッチ |
機械性能
| モデル | GT++ |
| 位置の正確さを繰り返しなさい | ± 12.5um@6、CPK≥2.0 |
| 印刷物の正確さ | ± 18um@6、CPK≥2.0 |
| プリント サイクルの時間 | <7.5秒 |
| 実際のはんだののりの印刷位置の繰り返しの精密を確認するために第三者の試験制度（CTQ）に基づく | |
全機械指定
|
電源
|
AC:220±10%、50/60HZ、3.0KW
|
|
空気圧
|
4~6 kgf/cmの²
|
|
空気消費
|
5L/minのまわり
|
|
実用温度
|
-20℃~+45℃ |
|
作動の湿気
|
30%~60%
|
|
機械次元（タワー ライトなしで） |
1240 （L） X 1410 （W） X 1500の（H） mm
|
|
機械重量
|
およそ:1100Kgのまわり |
特徴
同軸光源の1、CCDのデジタル システム、総新しい光学道システム、均一円ライトおよび高い明るさ。両方を使うと光源システム、明るさは別の市場ポイントを割り当てる無限ループに（を含む不均等な印ポイント）スズメッキをすること、銅めっき、銀製のめっき、はんだ付けする熱気別のPCB色のFPCおよびさまざまなタイプのような容易に確認することである場合もある調節できる。
