| 起源の場所: | 中国 |
| ブランド名: | GKG |
| 証明: | CE,TUV,ROHS |
| モデル番号: | G9+ |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 木製パッケージ |
| 受渡し時間: | 7 - 15days |
| 支払条件: | トン/ Tは、ウェスタンユニオン、マネーグラム |
| 供給の能力: | 毎月100セット |
| 製品名: | 高級型 溶接パスタ印刷機 | 他の名前: | 自動スクリーンの印字機 |
|---|---|---|---|
| PCBのサイズ: | 50×50~450×340mm | 輸送の高さ: | 900±40mm |
| 空気圧: | 4-6kgf/cmの³ | PCBの厚さ: | 0.4-6mm |
| 最高板重量: | 5Kg | 機械重量: | 1000kg |
| ハイライト: | はんだののりのウォーミングアップ機械,はんだののりの点検の権利機械 |
||

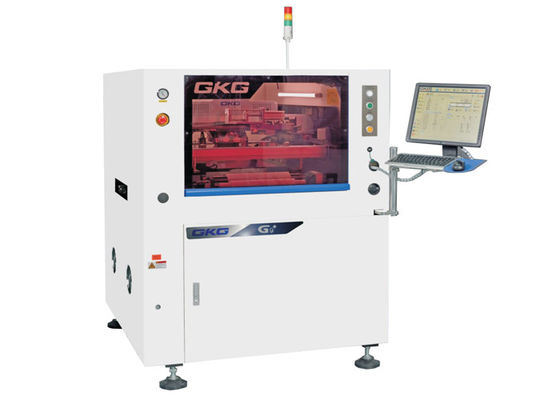

産業4.0 MESシステム03015利用できるG9+はんだののりの印字機
導入
G9+の自動はんだののりの印字機は03015,0.25pitch、高精度および高速の印刷プロセス条件を満たすことができるSMTの上限の適用のための上限機械です。
指定
| モデル | G9+ |
| 最高PCBのサイズ | 450x340mm |
| 最低PCBのサイズ | 50x50mm |
| PCBの厚さ | 0.4-6mm |
| 最高板重量 | 5kg |
| 輸送の高さ | 900±40mm |
| 板端のギャップ | 2.5mm |
| 板高さ | 15mm |
| 輸送の方向 | L-R、R-L |
| 転送速度 | 最高1500mm/sのプログラム制御 |
| 輸送方法 | 1つの段階 |
| 幅の調節 | 自動 |
| 入力/出力インターフェイス | SMEMA |
| PCBの位置（サポート方法） | 磁気ピン/サポート ブロック/手動up-downのテーブル |
| システムを締め金で止めるPCB |
上に締め金で止めることに特許を取られる
|
| 側面に締め金で止めること | |
| 吸着機能 | |
| 印刷物のスナップ |
0-20mm
|
|
印刷モード
|
1つ/二度
|
|
印刷物の速度
|
10-200mm/sec
|
|
印刷モード
|
1 /Twice
|
|
スクイージのタイプ
|
ゴム製/steelのスクイージの刃（角度45°/55°/60°）
|
| 印刷物圧力 | 0.5-10kg |
| 型板のframのサイズ | 470*370mm~737*737mm （20-40thickness） |
|
クリーニング システム
|
雨タイプ クリーニング システムの垂れます
|
| 補強された真空の吸収 | |
| 乾燥した、ぬれた真空3モード | |
| 前後のクリーニング | |
|
CCD FOV
|
10x8mm
|
| 基準マークのタイプ | 標準的な基準マークの形 |
| パッド | |
| 穴 | |
| カメラ システム | アップ/ダウン光学構造を見て下さい |
| CCDのデジタル カメラ | |
| 幾何学パターン マッチ |
機械性能
| モデル | G9+ |
| 位置の正確さを繰り返して下さい | ± 12.5um@6、CPK≥2.0 |
| 印刷物の正確さ | ± 18um@6、CPK≥2.0 |
| プリント サイクルの時間 | <7.5秒 |
| 第三者の試験制度（CTQ）に基づいて実際のはんだののりの印刷位置の繰り返しの精密を確認して下さい | |
全機械指定
|
電源
|
AC:220±10%、50/60HZ、3.0KW
|
|
空気圧
|
4~6 kgf/cmの²
|
|
空気消費
|
5L/minのまわり
|
|
実用温度
|
-20℃~+45℃ |
|
作動の湿気
|
30%~60%
|
|
機械次元（タワー ライトなしで） |
1172 （L） X 1385 （W） X 1530の（H） mm
|
|
機械重量
|
およそ:1000Kgのまわり |
特徴
同軸光源の1、CCDのデジタル システム、総新しい光学道システム、均一円ライトおよび高い明るさ。光源両方システムを使うと、明るさは別の市場ポイントを割り当てる無限ループにtin plating、銅めっき、銀製のめっき、はんだ付けする熱気別のPCB色のFPCおよびさまざまなタイプのような確認します容易にある場合もあります（を含む不均等な印ポイント）調節できます。
