高速SMTPCBシャトルコンベヤーPLC制御SMEMAPCB輸送のための互換性

高速自動SMT PCBシャトルコンベヤ PLC制御 SMEMA互換機器 シームレスなプリント基板搬送用

製品紹介

PCBシャトルコンベヤは、SMT生産ライン向けに特別に設計されたプロフェッショナルな自動PCBハンドリング機器であり、異なるSMT処理ステーション間でのプリント基板の安定した効率的でシームレスな転送を実現することに特化しています。インテリジェントな電子製造生産ラインのコア補助装置として、この自動PCBシャトルコンベヤは主流のSMT機器と完全に一致し、アセンブリライン生産プロセスにおけるPCBのドッキング、伝送、および遷移の問題を解決します。標準のSMEMAインターフェースとインテリジェントなPLC制御システムを装備したPCBシャトルコンベヤは、全自動無人PCBの供給、搬送、およびシャトル切り替えを実現し、ソルダペーストプリンター、配置機、リフローオーブン、AOI検出器などのSMT機器を効果的に接続します。さまざまなサイズと厚さのさまざまな種類のPCBに対応でき、汎用性が高く、最新のSMT生産ラインの自動化レベルと生産継続性を向上させるための不可欠なキー機器です。

主な特徴

• モジュール安全密閉設計 - コンパクトな構造を維持しながら安全な操作を保証します
• PLC制御 - 運用信頼性を向上させるための正確な自動制御を提供します
• ステッピングモーターと精密ベルト移動 - 一貫したPCBハンドリングのための高精度でスムーズな動きを提供します
• スムーズな平行幅調整 - さまざまなPCBサイズに対応するための柔軟な制御を提供します
• カスタマイズ可能な搬送方向 - 特定の顧客要件に基づいた調整可能な方向
• タッチスクリーン制御パネル - 簡単な監視と調整のための直感的なユーザーインターフェース
• 3色タワーライト表示 - 赤、黄、緑のライトによる視覚的なステータスインジケーター
• SMEMA互換性 - Surface Mount Equipment Manufacturers Association規格に完全準拠

技術仕様

主な機能

このユニットは、PCBフローを異なるチャネルにリダイレクトし、2ラインから1ラインまたは1ラインから2ライン構成間のスムーズな遷移を可能にします。システムは、最適化されたPCBハンドリング操作のための動的なルーティング柔軟性を提供します。

技術パラメータ

• 搬送高さ: 910±20mm
• 移動距離: 標準2000mmまたはカスタマイズ可能
• 移動時間: 生産ニーズに基づいてカスタマイズ可能
• 移動台車数: シングルまたはデュアルカー（オプション）
• 移動方法: ステッピングモーター + コンベヤベルト
• レール固定: 安定性のために1番目と4番目のレールを固定

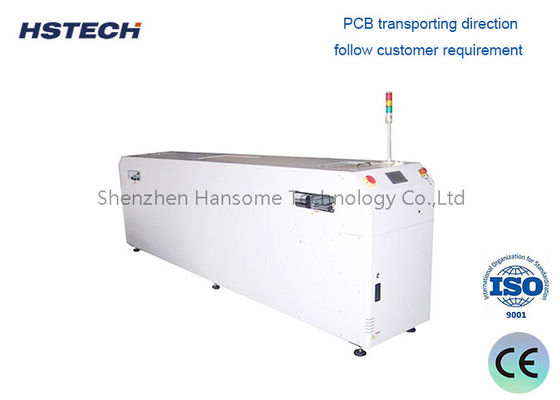

• 転送方向: L-RまたはR-L（柔軟なライン構成用）
• PCB転送モード: 2入力1出力、1入力2出力、または2入力2出力オプション
• 空気圧: 4-6 bar
• PCB厚さ: 最小0.4mm
• 信号: SMEMA準拠

典型的なアプリケーション

• SMTラインバランシング: 高速ピックアンドプレース機と低速リフローオーブンまたは検査ステーション間のサイクルタイムのギャップを埋めます。
• 両面アセンブリ: 片面および両面配置プロセス間のPCBのバッファリングと転送。
• 自動車エレクトロニクス製造: ECU、センサー、パワーモジュール生産のための大判PCBの安定した転送を保証します。
• 民生用電子機器アセンブリ: ダウンタイムゼロでスマートフォン、タブレット、ウェアラブルデバイスPCBの高生産量を処理します。
• 受託製造業者（CEM）: 調整可能なバッファ容量と転送速度でさまざまな顧客プロジェクトに迅速に対応します。

当社のPCBシャトルコンベヤを選ぶ理由

バッファリング機能のない単純なベルト移動に依存する基本的な転送コンベヤとは異なり、当社のシャトルコンベヤは高速転送とインテリジェントバッファリングを組み合わせて、プロセスミスマッチによるライン停止を排除します。防振フットを備えた強化鋼フレームは、最大速度でも安定した動作を保証し、モジュール設計により摩耗部品へのツールフリーアクセスでメンテナンスが容易です。HMIインターフェースは、ボード数、転送時間、バッファステータスに関するリアルタイムデータを提供し、オペレーターがラインパフォーマンスを最適化し、ダウンタイムを引き起こす可能性のある問題を特定できるようにします。

また、カスタマイズ可能なバッファ容量、延長コンベヤ長、およびデリケートな製造環境向けのクリーンルーム対応バージョンも提供しています。

SMTラインのボトルネックを解消する準備はできていますか？

プロセスミスマッチによる生産時間の損失を止めましょう。当社のPCBシャトルコンベヤは、すべてのステーション間でスムーズで連続的なフローを保証し、ラインのスループットと効率を最大化します。カスタム統合プラン、ライブデモ、または競争力のある見積もりについては、今すぐお問い合わせください。お客様の生産ラインを高スループット、高収率のパワフルなラインに変えるお手伝いをいたします。
