| ブランド名: | HSTECH |
| モデル番号: | HS-CVN4600 |
| Moq: | 1個 |
| 価格: | Negotation |
| 支払条件: | T/T |
| 供給能力: | 50 PC/月 |

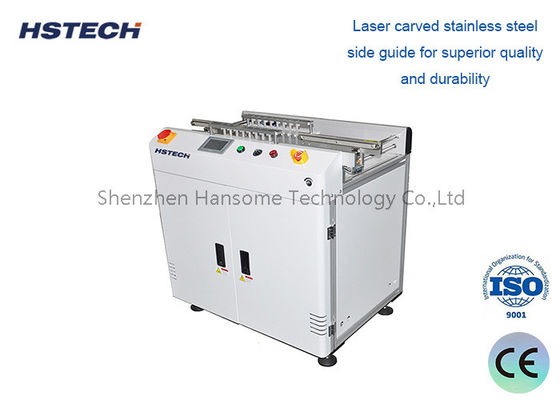

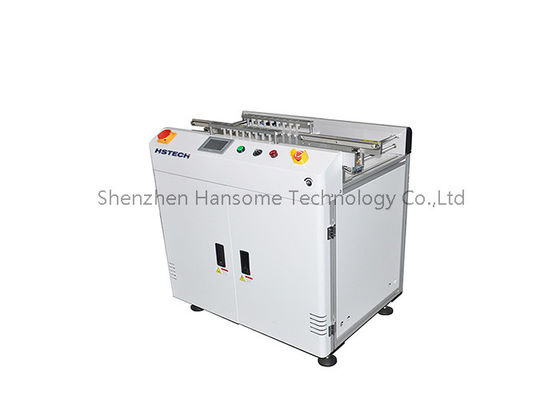

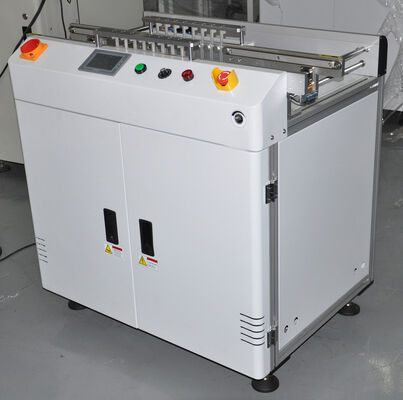

三菱PLC制御アルミフレームNG PCBリジェクトコンベア SMT生産ライン用 不良基板アンロード・ソーティング
製品紹介
NG PCBリジェクトコンベアは、SMT生産ライン、PCB組立ライン、電子機器製造プロセス向けに特別に設計された、プロフェッショナルな自動搬送・ソーティング装置です。不良基板の自動除去・移送というコア機能を中心に、本NG PCBリジェクトコンベアは、上流のAOI検査機、SPI検出器、PCB検査装置と完璧に連携します。検出システムがNG不良PCBを識別した後、NG PCBリジェクトコンベアは自動的に受信、分離し、指定された収集エリアへ不良基板を搬送し、良品基板と不良基板をリアルタイムで効果的に分離します。標準的なアルミフレーム構造と成熟したPLCインテリジェント制御システムを採用したNG PCBリジェクトコンベアは、安定した動作、高いソーティング精度、完全自動化を特徴とし、従来の生産における手作業によるピッキングエラー、低効率、PCBの二次損傷といった問題を解決し、電子生産ラインのインテリジェントかつ無人化されたNG基板リジェクト操作を実現します。
特徴
仕様
| 機能 | 本ユニットは、SMT生産ラインにおけるOK基板とNG基板の選別機能を提供します。PCBの目視検査が必要な場合に使用できます。PCBはそのまま搬送されるため、通常のPCBフローを中断しません。 |
| 搬送高さ | 910±20mm |
| 搬送方向 | 左→右、または右→左（オプション） |
| 搬送速度 | 0.5～20 m/min または指定 |
| 電源 | AC100-230V、50/60Hz、単相 |
| PLCブランド | 三菱 |
| センサーブランド | Sick |
| ドライバーブランド | Meanwell |
| 消費電力 | 最大100VA |
| エア圧 | 4-6bar |
| エア消費量 | 最大10L/min |
| 通信 | SMEMA |
| モデル | HS-CVN350 | HS-CVN460 |
| 有効PCB長 | 50*50～450*350mm | 50*50～550*460mm |
| 機械寸法 | 1000*690*930mm | 1000*800*930mm |
| 重量 | 70kg | 90kg |
搬送レール
電動制御
リフティング構造
主な用途
当社のNG PCBリジェクトコンベアを選ぶ理由
限られた精度を持つ単純な空圧プッシャーに依存する基本的なリジェクトシステムとは異なり、当社のコンベアはインテリジェント制御システムを備えており、上流の検査装置と同期して100%正確なNG識別を保証します。モジュラー設計によりメンテナンスが容易で、摩耗部品への工具不要アクセスとセルフ潤滑ベアリングにより長期的な信頼性を実現します。さらに、HMIインターフェースは、品質追跡とプロセス最適化のためのリアルタイムの生産データ（処理済み総基板数、NG数、リジェクト率など）を提供します。
また、カスタマイズ可能なリジェクト機構（フリップタイプ、プッシュタイプ、またはロボットアーム）、延長コンベア長、およびデリケートな製造環境向けのクリーンルーム対応バージョンも提供しています。
SMTラインから不良基板を除去する準備はできていますか？
不良PCBの加工に時間とリソースを無駄にするのはやめましょう。当社のNG PCBリジェクトコンベアは、資格のある基板のみが前進することを保証し、コストを節約し、ブランド評判を保護します。カスタム統合プラン、ライブデモ、または競争力のある見積もりについては、今すぐお問い合わせください。よりスマートで効率的な生産ラインの構築をお手伝いします。
