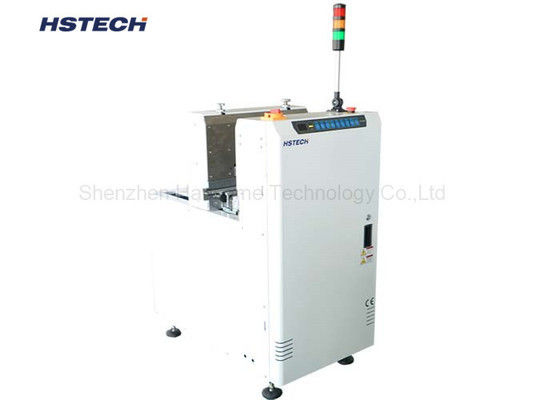

PCBデタカー自動裸板ロード機 SMTライン用のPCB処理機器

Name: PCBデタカー 自動裸板ロード機 SMTライン用のPCB処理機器
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-DS400
Price: 6,005.00 USD
Availability: InStock

ブランド名:	HSTECH
モデル番号:	HS-DS400
Moq:	1台のパソコン
価格:	negotiable
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

PCB デスタッカー

別名:

ベアボードローダー

プリント基板の厚さ:

0.6~4.0mm

空気圧:

0.6MPa

電源:

AC110V/220V 単相

保証:

1年

パッケージの詳細:

木製

供給の能力:

50 PC/月

ハイライト:

SMT用の自動PCB解離機

裸板のロード器具

保証付きPCBハンドリングマシン

製品説明

SMT生産ライン向け自動PCBデスタッカー

のHSTECH Destacker (ベアボードローダー)は、ベア PCB を効率的に分離して SMT 生産ラインにロードするように設計された自動 PCB ロードソリューションです。 PLC プログラム制御、安定したアルミニウム構造、ESD 安全な搬送ベルト、SMEMA 互換性を備えたこのマシンは、自動化された PCB ハンドリングのための実用的なソリューションを提供します。

Destacker は、継続的な PCB ローディング、迅速な製品切り替え、安定した基板輸送が重要な生産環境向けに設計されています。で動作することもできますパススルーモードにより、マシンをさまざまな PCB 生産ライン構成に統合する際の柔軟性が向上します。

HSTECH では 2 つの標準モデルを提供しています。HS-DS400そしてHS-DS530、さまざまな生産要件を満たすためにさまざまな PCB サイズ範囲をサポートします。

主な特長

PLCプログラム制御

デスタッカーが使用するのは、PLCプログラム制御機械の動作シーケンスと PCB ロードプロセスを管理します。 PLC ベースの制御システムは、日常の生産に安定した便利な動作を提供すると同時に、機械が自動 SMT PCB ハンドリングシステムの一部として動作することを可能にします。

頑丈なアルミニウム構造

本機は重量のある底部デザインのアルミニウム構造。強化されたベースは、動作中の望ましくない機械の移動を防ぎ、継続的な PCB ハンドリングのための安定したプラットフォームを提供します。この設計は、信頼性の高い基板搬送のために機器の安定性が重要である生産環境に特に適しています。

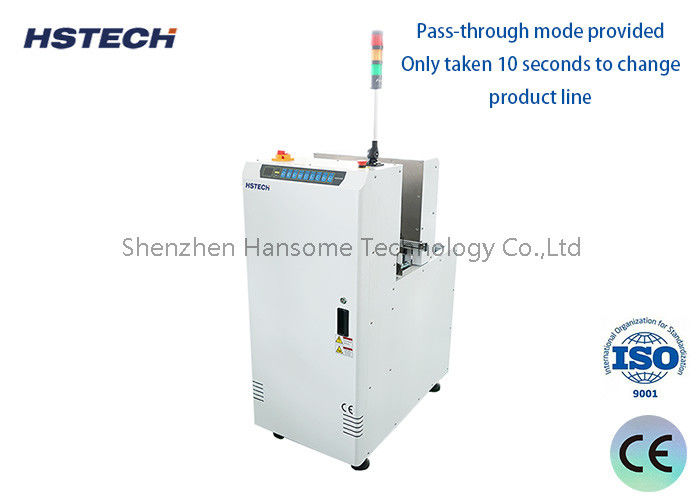

パススルーモード

あパススルーモード柔軟な生産ライン統合のために提供されています。生産レイアウトに応じて、デスタッカーはさまざまな PCB 処理要件をサポートするように構成でき、上流および下流の SMT 機器との統合が容易になります。

素早い製品切り替え

Destacker は、製品の切り替えが便利になるように設計されています。仕様によると、製品ラインの変更に必要な時間はわずか約 10 秒です。この素早い切り替え機能は、複数の PCB モデルや頻繁な製品変更を扱う生産環境で特に役立ちます。

ユーザーフレンドリーな制御

機械の特徴便利なコントロールボタン簡単な操作のために。あタッチスクリーン制御オプションも利用可能で、より便利な機械操作エクスペリエンスを必要とする顧客に代替インターフェイスを提供します。

中断のない PCB ロード

デスタッカーがサポートするのは、中断のない読み込み、生産ラインへの継続的な PCB 供給の維持に役立ちます。この機能により、PCB ハンドリング中の不要な中断を減らすことができ、安定した基板供給が必要な自動 SMT 生産環境に適しています。

ESD搬送ベルト

機械には、ESD搬送ベルトPCB輸送用。 ESD 指向の搬送設計は、PCB の取り扱い時に静電気保護が重要な考慮事項となるエレクトロニクス製造環境に適しています。

インテリジェントマシンエラー表示

Destacker は、自己プログラムされたマシンエラー表示システム。マシンエラーが異なれば、異なるエラーコードが割り当てられます。各エラーコードは、機械のドアの裏側に記載されている関連するメンテナンス手順に対応しています。これにより、オペレータや保守員は、機械の異常の種類を迅速に特定し、対応する保守情報を参照することができます。

SMEMA互換

デスタッカーは、SMEMA互換互換性のある SMT 生産ライン機器との統合に適しています。これにより、ベアボードローダーを他の SMT ライン機器とともに自動 PCB ハンドリングシステムに組み込むことができます。

PCB デスタッカーの仕組み

のベアボードローダー/PCBデスタッカーPCB生産ラインの先頭に位置します。ベア PCB が機械にロードされ、デスタッカーが基板を個別に分離して下流の生産装置に搬送します。

その後、機械はプログラムされた動作シーケンスに従ってローディングプロセスを続行し、ベア PCB を SMT ラインに安定的に供給します。このタイプの自動 PCB ハンドリングは、メーカーが手作業での基板ハンドリングを減らし、プロセス間の PCB 供給の一貫性を向上させるのに役立ちます。

SMT PCB の取り扱い向けに設計

HSTECH Destacker は、ベアボードの自動ロードが必要な PCB 生産ラインに適しています。典型的なアプリケーションには次のようなものがあります。

SMT生産ライン
PCB組立ライン
PCBAの製造
電子機器製造
EMS生産
OEM/ODMエレクトロニクス生産
自動PCBハンドリングシステム

より広範な PCB 処理ソリューションの一部として、PCBコンベヤ、バッファ、アンローダ、その他SMTライン設備。

技術仕様

モデル	効率的な PCB サイズ	機械の寸法	重さ
HS-DS400	50×50～400×400mm	505×825×1200mm	200kg
HS-DS530	50×50～530×500mm	600×920×1200mm	250kg

HSTECH PCB デスタッカーを選ぶ理由

安定した基板ハンドリング

頑丈なアルミニウム構造と重い底部の設計により、PCB の搭載時に安定した機器の動作が可能になります。

柔軟な生産

パススルーモードと SMEMA 互換性により、マシンをさまざまな SMT 生産ライン構成に統合できます。

高速切り替え

約10秒製品ラインの切り替えに必要なため、このマシンは複数の PCB モデルを使用する生産環境に適しています。

連続ロード

中断のないローディング機能は、下流の SMT プロセスへの PCB 供給を継続的に維持するのに役立ちます。

簡単なメンテナンス

プログラムされたエラー表示と対応するメンテナンス手順により、オペレーターは機械の問題をより効率的に特定できます。

ESD保護

ESD 搬送ベルトは、エレクトロニクス製造環境における PCB 取り扱い用途向けに設計されています。

典型的なSMTラインアプリケーション

一般的な PCB 処理構成は次のように構成できます。

ベア PCB ローディング -> PCB デスタッカー -> コンベア -> はんだペースト印刷 -> ピック & プレイス -> リフロー -> AOI -> PCB アンロード

HSTECH Destacker は、フロントエンドPCBローディング装置、ベア PCB を SMT 生産プロセスに自動的に供給します。既存の生産ラインをアップグレードするメーカーにとって、Destacker は手動の PCB ロード作業を削減する自動化ソリューションとしても考慮できます。

複数の PCB 生産のための PCB デスタッカー

さまざまな PCB モデルを扱う EMS および PCBA メーカーにとって、迅速な製品切り替えは生産の柔軟性の重要な部分となる可能性があります。 HSTECH Destacker はクイック切り替えコンセプトに基づいて設計されており、製品ラインの変更には約 10 秒かかります。これにより、異なる PCB 製品を同じラインで処理する必要がある生産環境に適しています。

このマシンは、PLC 制御、便利な操作、パススルー機能と組み合わせることで、自動化されたベア PCB ハンドリングのための実用的なソリューションを提供します。
