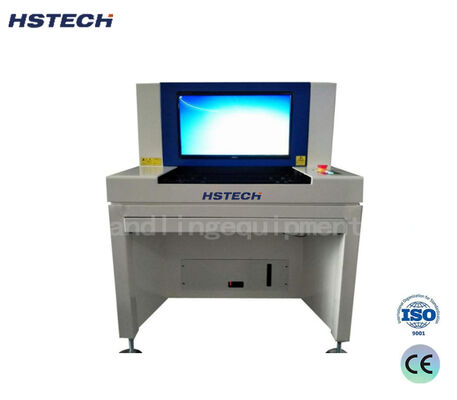

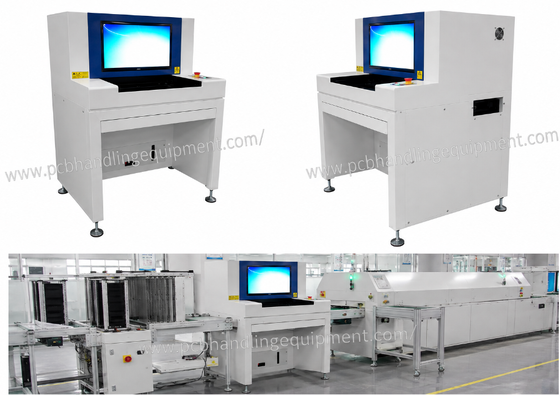

オフライン AOI オートマティック オプティカル インスペクション マシン SMTとDIP電子組立生産ライン

SMTおよびDIP電子アセンブリ生産ライン向けに設計された先進的なオフラインPCBA視覚検査装置。従来の目視検査を自動光学技術に置き換えます。

このAOI装置は、最新の光学イメージングと専門的な画像解析アルゴリズムを利用して、高精細なPCB画像をキャプチャし、部品およびはんだ接合部の欠陥を自動的に識別します。手動検査方法と比較して、品質管理の効率を大幅に向上させます。

SMTペースト印刷、リフローはんだ付け、およびDIPウェーブはんだ付けプロセス後の検査をサポートします。安定した性能と容易なメンテナンスを備えた、多品種少量生産の電子機器製造に最適です。

高速産業用CCDカメラがPCBAのリアルタイム画像をキャプチャします。多次元アルゴリズムがこれらの画像を標準参照サンプルと比較して解析します。システムは欠陥を自動的に検出し、位置をマークし、スナップショットを保存し、包括的な検査レポートを生成します。

• 信頼性の高い自動化:99%以上の検出率により、人的要因の干渉を排除し、長期的な生産コストを削減します。
• 複数プロセス対応:単一の機械でSMTおよびDIPアセンブリ検査の要件に対応します。
• 高度なソフトウェアスイート:CADデータインポート、オフラインプログラミング、OCR認識、SPC統計、および包括的なレポート機能
• 精密機械構造:高剛性ベースと精密リードスクリューおよびリニアガイドにより、安定した繰り返し精度を保証します。
• プレミアムコンポーネント:サーボ駆動システム、OMRON電気部品、長寿命RGB LED照明により、信頼性の高い動作を実現します。

• 過剰はんだおよび不足はんだ
• はんだボイドおよびショートブリッジ
• 非突出しピンおよびその他のんだ接合部不良

• 部品の欠落、ずれ、誤り、または逆挿入
• トウモロコシの穂状化、損傷、または汚染された部品
• コールドソルダ、不足/過剰はんだ、ブリッジ、およびオープン回路の問題

• 色抽出と統計分析
• OCR文字認識と色距離分析
• ICブリッジ短絡検出
• 白黒比率と明るさ分析
• 形状類似性分析とCADデータインポート
• SPCプロセス統計とオペレーター権限管理
• バーコードスキャンとマルチパネル検査
• マルチマシンネットワークとカスタムコンポーネントライブラリ
• 日次/週次/月次レポートのエクスポート
• 複数の修理ステーションへの接続

民生用電子機器、産業用制御基板、電源モジュール、通信機器、車載電子機器、医療機器、およびSMT＆DIPはんだ付け品質管理要件を持つその他のメーカー。特に、頻繁な製品切り替えと小ロット混合注文のある生産ラインに適しています。

• オンサイトでの機械設置、試運転、オペレーター研修を提供
• 12ヶ月のユニット全体保証機械受領後有効
• 保証期間中の人的要因以外のすべての故障は無償修理
• 保証期間後の継続的な技術サポートとスペアパーツの入手可能性
• リモートオンライントラブルシューティングにより、生産ダウンタイムを最小限に抑えます
