PC ベースのインテリジェント接地自動スクロール固定装置視力導向スクロールロッキング機械

ブランド名:	HSTECH
Moq:	1台のパソコン
価格:	negotiable
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

スクロールロック機

ドリブンメソッド:

閉ループサーボ/ステッピングモーター

位置決め精度:

±0.03mm

電源電圧:

AC220V

定格電力:

1200W

保証:

1年

パッケージの詳細:

木製

供給の能力:

50 PC/月

ハイライト:

PCベースの自動螺栓固定機

視力誘導式スクリューロック装置

インテリジェント・アース・スクリュー・ファスティングマシン

製品説明

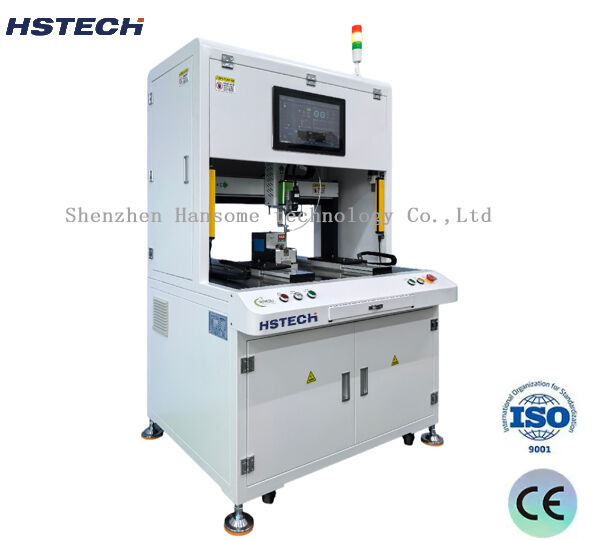

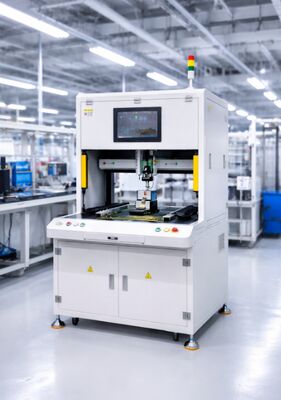

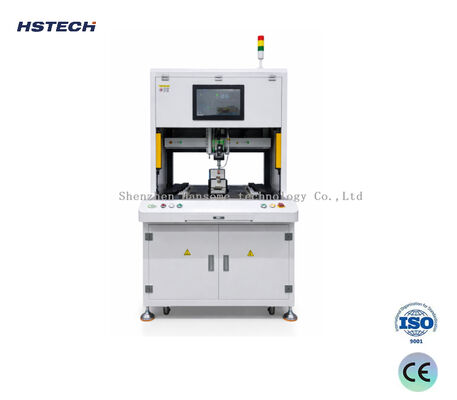

PC制御インテリジェントアース自動ネジ締め機

高精度でトレーサビリティに優れたネジ締め用途向け、4軸PCアースインテリジェントネジ締めシステムを搭載した画像位置決めネジ締め機。

製品概要

「PCアースインテリジェントネジ締め機1.0」は、産業用PCプラットフォーム上に構築されたキャビネットタイプの高精度自動ネジ締めソリューションです。Hikvision製ビジョンカメラ、スマート電動ドライバー、クローズドループステッピングモーションシステム、安全ライトカーテン保護機能を統合し、現代のスマート製造に安定した再現性の高いネジ締め性能を提供します。

堅牢性、耐久性、設置の容易さを重視して設計されており、PTP（ポイントツーポイント）ティーチング、CAD座標インポート、全工程ネジ締めデータ記録、不良検出、オプションのMESシステム連携をサポートしています。ネジの締め忘れ、浮きネジ、ネジ山の破損（ネジバカ）などの一般的な組み立て課題を効果的に解決し、目視検査の負担を大幅に削減して製品組み立ての一貫性を向上させます。

PCBA、コンシューマーエレクトロニクス、制御モジュール、電子アセンブリのアースネジ組み立てに最適です。オペレーターは、複雑なコーディング知識がなくても、直感的なグラフィックインターフェースを通じてプログラムのデバッグ、リアルタイムのトルク波形監視、生産レポートのエクスポートを行うことができます。

主な特長とコア強み

強力なPCベースの制御システム： OS搭載の産業用オールインワンPCで動作します。CAD座標のインポートおよび手動PTPティーチングに対応し、新製品向けのプログラムを迅速に作成できます。
全工程インテリジェントネジ締め検出：スマート電動ドライバーからのリアルタイム波形読み取り。ネジの締め忘れ、浮き高さ、ネジ山の破損を自動検出します。完全な生産トレーサビリティを実現するため、ローカルでのCSVデータ保存およびXLSデータエクスポートに対応しています。
マルチレベルの操作権限管理：工場の生産安全性とアクセス制御のための包括的なユーザー権限システムを搭載。
拡張可能な産業用オプション機能：バーコード/QRコードスキャン機能（外部スキャナーハードウェアが必要）およびEthernet経由で生産記録をリモートサーバーにアップロードするMES連携機能を備えています。
高精度サーボ駆動メカニカル構造：位置決め精度±0.03 mm、デュアルモードネジ供給（吸着式または圧送式）を採用。ネジ1本あたりの平均締付サイクルは1.5〜3秒です。
堅牢な構造設計：高耐久キャビネットフレームにより、過酷な環境下でも長期間にわたる安定した連続生産を保証します。
万全の安全性と人間工学に基づいた設計：オペレーターの利便性と安全のため、安全ライトカーテン、物理非常停止ボタン、警告表示灯、引き出し式キーボード・マウストレイを装備しています。
高品質なブランドコンポーネント採用：信頼性の高い長期運用のために、スマート電動ドライバー、AirTAC製エア機器、Hikvision製産業用カメラ、Mean Well製スイッチング電源、クローズドループステッピングモーター、自社開発のタワー型スクリューフィーダーを採用しています。

主要構成部品

スマート電動ドライバー

自社製タワー型スクリューフィーダー

産業用オールインワンPC

安全ライトカーテン

物理操作ボタンパネル＆非常停止スイッチ

Hikvision製ビジョンカメラ

引き出し式キーボード・マウストレイ

技術仕様

項目	仕様値
軸移動ストローク	300 × 250 × 200 mm
ワーク最大寸法	240 × 250 mm
駆動方式	クローズドループサーボ / ステッピングモーター
位置決め精度	±0.03 mm
ネジ供給方式	吸着式 / 圧送式（選択可能）
1本当たりのネジ締め時間	1.5〜3秒
電源電圧	AC220V
定格電力	1200W
供給圧縮空気	0.4-0.6 MPA
総重量	200 KG
電動ドライバー数量	1台

適用分野・用途

本インテリジェントネジ締め機は、以下の量産組み立てに最適です：

PCBAおよび電子制御基板のアースネジ締め
3C・コンシューマーエレクトロニクスの組み立て
小型家電および計器モジュール
車載電子部品のネジ締め
ネジ締めのトレーサビリティと品質検査が求められるあらゆる製造現場

以下のようなニーズを持つメーカーに最適

ネジ締めのトレーサビリティ記録、リアルタイムトルク監視、不良自動アラーム、工場のMES管理システムとの設備連携が必要な現場に最適です。本装置は反復的な手動ネジ締め作業を代替し、ヒューマンエラーを低減し、検査コストを削減しながら、生産品質と効率を向上させます。
