自動5軸デュアルテーブルロボットはんだ付け機プログラマブルティーチペンダント PCBアセンブリ用

Name: 自動5軸デュアルテーブルロボットはんだ付け機 プログラマブルティーチペンダント PCBアセンブリ用
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S5331R
Price: 3,450.00 USD
Availability: InStock

ブランド名:	HSTECH
モデル番号:	HS-S5331R
Moq:	1台のパソコン
価格:	negotiable
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

テーブルの溶接ロボット

溶接頭:

単一の先端

回転:

360度

システム:

手動プログラム,速速切換

機械重量:

90kg

保証:

1年

パッケージの詳細:

木製

供給の能力:

50 PC/月

ハイライト:

5軸ロボットはんだ付け機、プログラム可能なPCBアセンブリロボット、デュアルテーブル自動はんだ付けロボット

programmable PCB assembly robot

dual table automatic soldering robot

製品説明

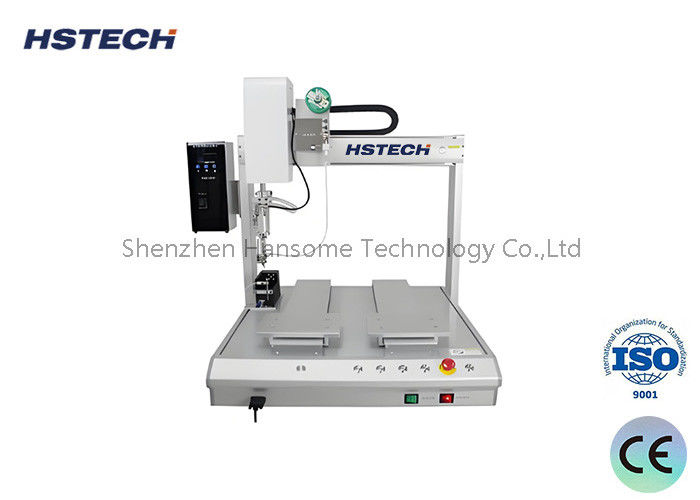

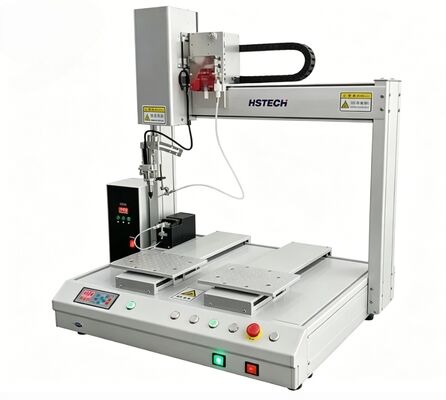

自動5軸デュアルテーブルロボットはんだ付け機

HS-S5331R 5軸デュアルテーブルロボットはんだ付け機は、精密電子アセンブリ向けに設計されたインテリジェントな自動はんだ付けソリューションです。デュアル作業ステーションと5軸モーションシステムを搭載したこのロボットはんだ付けプラットフォームは、PCBA、コネクタ、ワイヤー端子、および小型電子部品に対して、安定した一貫性のある高品質のはんだ付けを提供します。

主な特徴

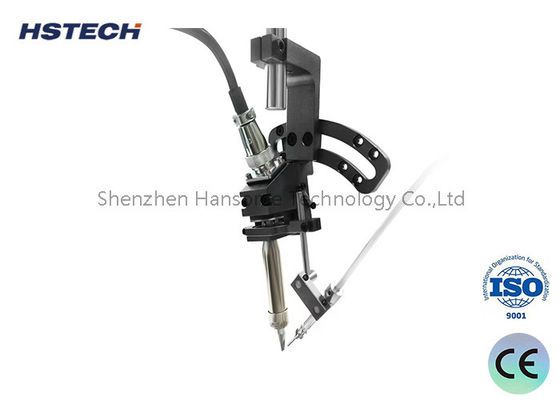

5軸モーションはんだ付けシステム: 360°回転するR軸による多次元移動により、複雑な角度での柔軟なはんだ付けが可能になり、不規則なはんだ付け位置を効率的に処理できます。
ステッピングモーター駆動制御: ステッピングモーターとタイミングベルト伝達システムにより、安定した動作、低振動、優れた位置決めの一貫性を実現し、長時間連続生産に対応します。
精密な温度と溶断制御: リアルタイムの温度監視と正確な溶断制御により、過剰なはんだ、コールドジョイント、ブリッジ、はんだボールを防ぎます。
高グレードリニアガイドレール: プレミアムリニアガイド構造により、超滑らかでフラットな動きを保証し、動きのずれを最小限に抑え、機械の寿命を延ばします。
複数の溶接モード: スポット溶接（点溶接）とドラッグ溶接をサポートし、多様なワークピースのはんだ付け要件に合わせてカスタマイズ可能です。
高強度アルミニウム合金製マシンアーム: カスタム合金カンチレバー構造は、防錆性、耐変形性に優れ、長時間の連続運転でも構造的安定性を維持します。
ティーチペンダントプログラミング: ユーザーフレンドリーなハンドヘルドティーチボックスにより、最大99グループの独立したはんだ付けプログラムを保存して、簡単なパスプログラミングが可能です。
内蔵煙浄化フィルターシステム: はんだ付け中に発生する有害なヒュームを効果的にろ過し、はんだごてチップの腐食を防ぎ、作業環境を改善します。

技術仕様

モデル	HS-S5331R
X/Y1/Y2/Z 作業範囲	500×300×300×100 mm
R軸回転	360°
XYZ 最大移動速度	300 mm/s
駆動システム	ステッピングモーター + タイミングベルト
繰り返し位置決め精度	±0.02 mm
操作モード	完全自動
プログラミング方法	ティーチペンダントによる手動プログラミング
制御システム	定温制御システム
制御ユニット	制御ボード
機械重量	90 kg
全体寸法 (長さ×幅×高さ)	716×585×800 mm
電源	220V, 50–60Hz
温度制御範囲	0–550°C
はんだごてチップ洗浄方法	エアニューマチック洗浄
外部通信インターフェース	USB + RS232
はんだ付け方法	点溶接 / ドラッグ溶接
作業環境温度・湿度	5–40°C, 20%–90% RH (結露なきこと)

応用シナリオ

PCB回路基板、FPCフレキシブル基板、電子コネクタ、ワイヤーハーネス端子、センサー、小型モジュール、オーディオコンポーネント、民生用電子機器、医療用電子機器、自動車用電子アセンブリの自動はんだ付け処理に適しています。

製品の利点

デュアルテーブル交互作業設計: 2つのワークステーションが交互に作業することで、ロード/アンロードの待ち時間を節約し、生産効率を向上させます。
超高はんだ付けの一貫性: 手はんだ付けを置き換え、人的操作による不安定な品質を排除し、不良率を低減します。
簡単な操作と低い学習コスト: 直感的なティーチペンダントプログラミングにより、オペレーターは専門的なプログラミング知識なしで迅速にプログラム編集を完了できます。
環境に配慮した設計: 統合された煙浄化システムがはんだ付けヒュームを除去し、工場の環境基準を満たします。
長寿命と低メンテナンスコスト: 防錆合金フレームと信頼性の高い伝達部品により、長時間のノンストップ産業生産をサポートします。
