3 色のタワーライトが付いている高性能 90° 180° PCB 回転コンベヤーの方向変更

Name: 3 色のタワー ライトが付いている高性能 90° 180° PCB 回転コンベヤーの方向変更
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

ブランド名:	HSTECH
モデル番号:	HS-SZ350
Moq:	1台のパソコン
価格:	negotiable
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

PCB ターンコンベア

電源:

AC100-230V

回転程度:

90度、180degree、270degree

信号:

SMEMA

Contol:

タッチスクリーン

保証:

1年

パッケージの詳細:

木製

供給の能力:

50 PC/月

ハイライト:

90°180°基板回転コンベヤ、タワーライト付き基板方向転換コンベヤ、高効率基板ハンドリング装置

PCB direction change conveyor with tower light

high efficiency PCB handling equipment

製品説明

3色のタワーライト付きSMT 90°/180° PCBターンコンベヤ

SMT 流れ方向変更 PCB ターンコンベヤは、SMT アセンブリ生産ライン用に設計された特殊な自動搬送装置で、90°、180°、および 270° の PCB 方向転換をサポートします。リアルタイムの機械ステータス表示用の標準 3 色のタワーライトを備えたこのロータリーコンベアは、フロントとリアの SMT 装置をシームレスに接続し、完全に自動化された生産ラインでの柔軟な PCB 回路基板のフロー切り替えを可能にします。

製品の主要な機能

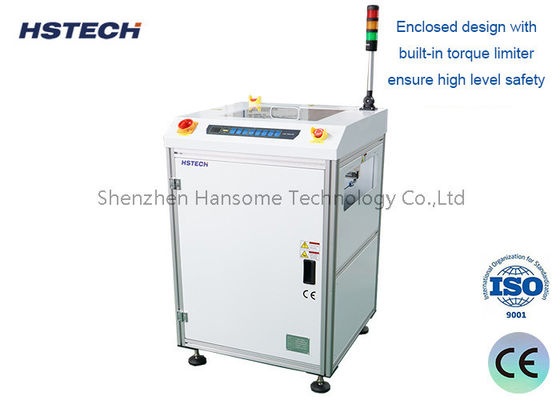

完全密閉型の安全構造:トルクリミッターを内蔵した密閉型エンクロージャ設計により、回転時の機械的過負荷やPCBの粉砕を防止します。
クイックオープン上部安全カバー:内部コンポーネントに完全にアクセスできるため、メンテナンスが容易になり、ダウンタイムが削減されます。

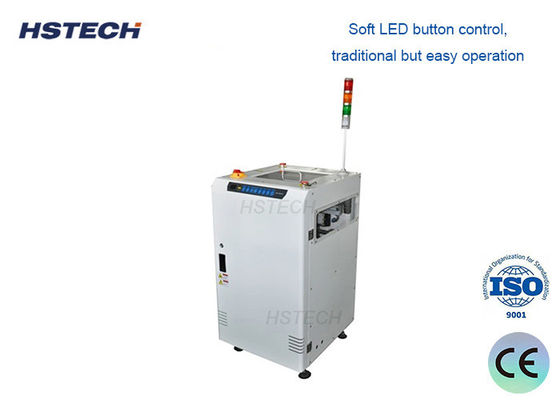

ユーザーフレンドリーな物理制御ボタン:開始、停止、リセット、緊急操作のための直感的なサイドパネルコントロール
高精度回転機構：精密ベアリングとサーボ駆動アセンブリにより、安定した振動のない回転が保証されます。
最小化された転送ギャップ:最適化されたローラードッキングにより、PCB エッジの詰まりや基板の傾きを排除します
カスタマイズ可能なトラフィックフローロジック:プログラム可能な信号遅延、転送シーケンス、およびターン角度トリガーモード
平行送りねじ幅調整:デュアルリードスクリューシステムにより完全な水平平行度を維持
SMEMA通信互換性:すべての主流の SMT 機器とシームレスに統合するための標準インターフェイス

技術仕様

パラメータ	詳細
コア機能	PCB の流れの方向を変更します。 90°、180°、270°の回転角度をサポート
標準輸送高さ	910±20mm (世界的なSMT装置規格に適合)
搬送方向	左から右/右から左の双方向サポート
標準サイクルタイム	約全回転サイクルあたり 5 秒
電源	AC 100-230V、単相、50/60Hz ユニバーサル電圧
使用空気圧	4～6 barの圧縮空気供給
最大空気消費量	全負荷連続運転時10L/min
最小 PCB 厚さ	0.4mm（超薄型フレキシブル＆リジッド基板対応）
通信信号	SMEMA 業界標準信号インターフェイス

標準モデルのオプション

HS-SZ350型

PCB処理サイズ:50×50～450×350mm
機械の寸法:700×750×1200mm
正味重量：150kg
アプリケーション:携帯電話ボード、センサーモジュール、ウェアラブル電子機器、小型制御回路パネル。コンパクトな設置面積で、限られたワークショップスペースに最適です。

型式 HS-SZ460

PCB処理サイズ:50×50～550×460mm
機械の寸法:840×890×1200mm
正味重量：180kg
アプリケーション:車載用制御基板、電源マザーボード、産業用主制御基板、大型LEDドライバーパネル。重い多層回路基板に対するより高い耐荷重。

アプリケーションシナリオ

• 全自動SMTパッチ生産ライン
• リフロー後の PCB 方向性転写およびラインレイアウト回転
・AOI、SPI、X線検査ステーションの回線接続
・自動車エレクトロニクス、家庭用電化製品、医療機器の回路アセンブリ
• インテリジェント家電制御盤製造ワークショップ
• 無人暗所工場の自動 PCB 物流伝送

製品の利点と顧客の利点

PCB スクラップ率の削減:正確な回転と狭い搬送ギャップにより、基板の損傷や部品の損失を回避します
労働依存度の低下:SMEMA リンクにより、手動操作を必要としない完全自動運転が可能
柔軟なラインレイアウト:マルチアングル回転機能により工場スペースの利用を最適化
低いメンテナンスコスト:クイックオープンカバー設計により毎日のメンテナンスが簡素化され、ダウンタイムが短縮されます。
グローバル互換性:幅広い電圧電源と標準 SMEMA 信号が国際市場をサポート
高い安全基準:トルクリミッターと密閉ハウジングで安全事故を防止
