商品の詳細

家へ製品

ボタン制御多重マガジンPCBマガジン収納式ローダー SMEMA対応

ブランド名:	HSTECH
モデル番号:	HS-LD250
Moq:	1台のパソコン
価格:	negotiable
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

複数のマガジンPCBローダー

別名:

SMT板ローディング機械

電源:

AC110V/220V,50/60Hz

空気圧:

4～6バール

手術:

前部操作

保証:

1年

パッケージの詳細:

木製

供給の能力:

50 PC/月

ハイライト:

ボタン制御 PCB マガジンローダー、SMEMA 互換 PCB ローダー、密閉型マガジン PCB ローダー

SMEMA compatible PCB loader

Enclosed magazine PCB loader

製品説明

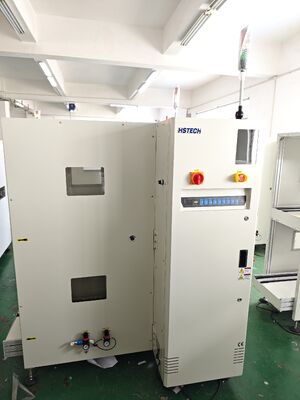

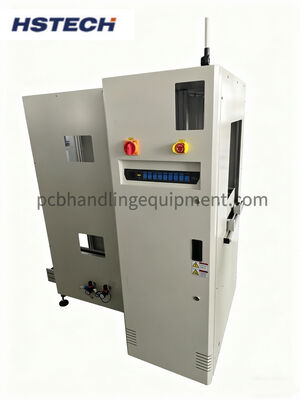

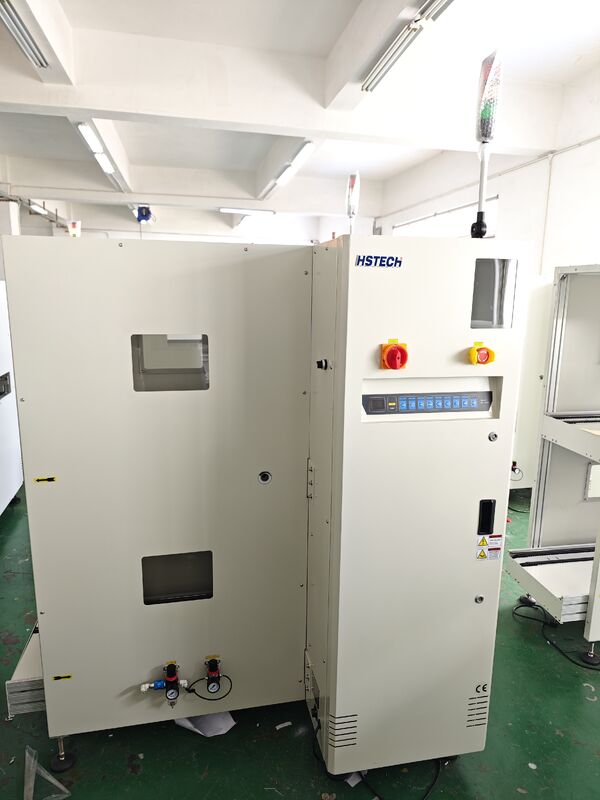

密閉型ボタン制御 SMEMA PCB ローダーマシン

この密閉型PCBローダーマシンは、SMTアセンブリ生産ライン向けに特別に設計されたフロントエンド自動供給装置です。物理ボタン集中制御を備えた完全密閉型安全ハウジングを備え、標準 SMEMA 通信信号ドッキングをサポートし、はんだペーストプリンタ、コンポーネントマウンタ、ディスペンスマシン、リフローオーブン、その他の SMT 機器とのシームレスな統合を実現します。

アプリケーションシナリオ

SMT ステンシルプリンターの前端送りのマッチング
高速チップマウンタへの自動基板供給
連続供給対応インラインディスペンス機および選択ウェーブはんだ付け装置
車載用電子制御基板、FPCフレキシブル回路、ミニ半導体基板生産用のPCBバッチ供給
完全に密閉された安全保護設計を備えた、粉塵のないワークショップ自動供給

製品の主な機能

モジュール式統合設計:標準化されたモジュールレイアウトにより、分解、メンテナンス、機能拡張、モデル変換が容易
強化された堅牢な機械フレーム:防振処理を施した厚肉鋼一体フレーム構造により、安定した24時間連続稼働を実現
費用対効果の高い設計:構造レイアウトの最適化により、完全な供給機能を維持しながら製造コストを削減

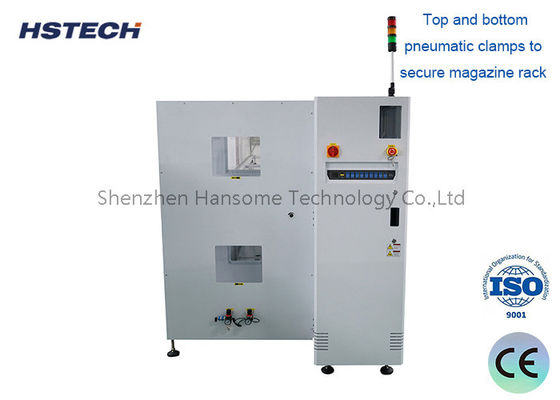

デュアル空気圧クランプ:上下の空気圧クランプ機構により、動作中にマガジンラックをしっかりとロックします。
PCB破損ゼロ保証:バッファリフティング構造と正確な高さ制限センサーを備えたソフトフリクションコンベアベルトがPCBの損傷を防ぎます
標準 SMEMA 信号互換:組み込みの標準 SMEMA 通信インターフェイスにより、すべての主流 SMT 機器との自動信号相互接続が可能

技術仕様

アイテム	パラメータ
製品名	PCBローダーマシン
輸送時の高さ	910±30mm
PCBのロード時間	約6秒
マガジン交換時期	約30秒
搬送方向	L~R、またはR~L
手術	フロントオペレーション
トラック固定側	表面（または指定）
電源	220V、50/60Hz、±10%
空気圧	4～6バール
プリント基板の厚さ	最小0.4mm
マガジンの数量	上側：1個、下側：2個
ピッチの選択	1～4（10mmピッチ）
コンベア速度	0.5-20M/分またはカスタマイズされた
信号	SMEMA

モデル仕様

モデル	HS-LD250	HS-LD330	HS-LD390	HS-LD460
効率的な PCB 長さ	50×50～350×250mm	50×50～455×330mm	50×50～530×390mm	50×530×460mm
機械のサイズ	1400×800×1200mm	1650×880×1200mm	1800×940×1200mm	1800×1010×1200mm
マガジンサイズ	355×320×563mm	460×400×563mm	535×460×570mm	535×530×570mm
重さ	140kg	180kg	220kg	260kg

該当する業界

SMTエレクトロニクス組立工場カーエレクトロニクス製造新エネルギー制御盤の製作 FPCフレキシブル回路加工半導体パッケージングワークショップ医療用電子機器の製造インテリジェントウェアラブルデバイスファクトリー
