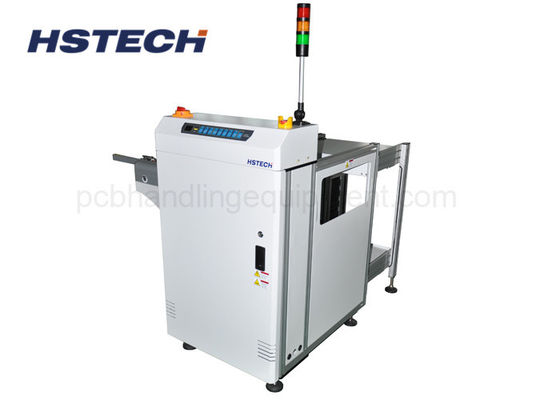

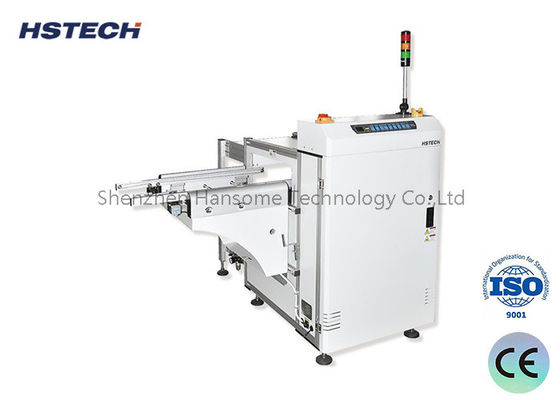

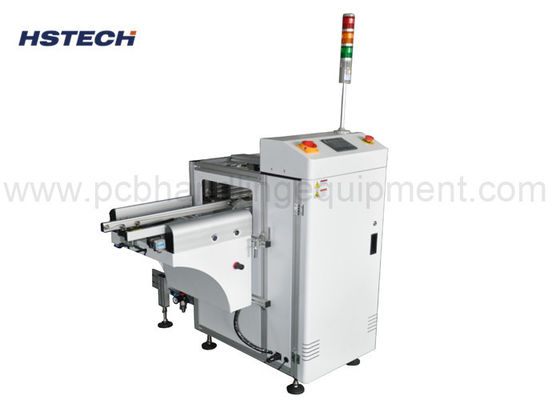

ダブルマガジン90度アンローダー L型モジュール設計 SMEMA対応

ブランド名:	HSTECH
モデル番号:	HS-LD250
Moq:	1個
価格:	negotiable
支払条件:	T/T
供給能力:	100 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

PCBの積込み機

空気圧:

4～6バール

電源:

AC110V/220V,50/60Hz

プリント基板の厚さ:

最小0.4mm

手術:

前部操作

保証:

1年

パッケージの詳細:

木製

供給の能力:

100 PC/月

ハイライト:

ダブルマガジンPCBアンローダー、90度L型アンローダー、SMEMA対応PCBモジュール

90 degree L type unloader

SMEMA compatible PCB module

製品説明

SMEMA互換性のあるダブルマガジン90度アンローダーL型モジュール設計

当社の PCB ローダーは、完全な SMT 生産ラインに不可欠なフロントエンド自動化周辺機器として機能します。ベア PCB を自動的に供給するように設計されており、ピックアンドプレース機、プリンター、その他の SMT プロセス機器間での安定したシームレスな PCB 搬送が可能になります。このローダーは、EMS 工場、PCB メーカー、電子受託メーカーの高水準の電子アセンブリ要件を満たすように設計されており、高速な動作速度、長い耐用年数、包括的な PCB 保護を兼ね備えています。 SMEMA 信号と完全に互換性があり、すべての主流の国際 SMT 機器ブランドとシームレスに統合して、完全自動リンク生産ラインを確立します。

製品の主な機能

完全密閉防塵構造:完全なキャビネットエンクロージャは、ほこり、破片、作業場の粒子を効果的に隔離し、供給中の回路基板表面の汚染、傷、酸化を防ぎます。
視覚観察ウィンドウ:透明窓により、機械カバーを開けずに基板の供給、搬送、マガジン交換の状態を明確に監視できます。
SS304 ステンレス鋼の機械本体:プレミアムステンレス鋼構造により、防錆性、耐食性、高硬度、変形耐性があり、24 時間の連続運転が可能です。
強化された堅牢な機械フレーム:厚みのあるスチールプロファイルにより、高速動作時の機械的バランスと振動抑制が最適化されます。
スムーズな平行幅調整:精密調整機構により、スキューや詰まりを生じることなく、さまざまな PCB サイズに合わせてトラック幅をスムーズに変更できます。
トリプルマガジンラックの積載量:同時に 3 つのマガジンラック (上部 1 つ、下部 2 つ) をサポートし、手動による交換頻度を減らし、自動供給時間を延長します。
空気圧式の上部および下部マガジンクランプ:空気圧ロッククランプは動作中にマガジンラックをしっかりと固定し、ズレや振動を防ぎます。
PCB破損ゼロ保証:最適化されたソフトコンタクト搬送ベルト、正確な速度制御、およびバッファー供給設計により、PCB の亀裂やエッジの損傷が排除されます。
SMEMA 信号の完全な互換性:標準の SMEMA 通信インターフェイスにより、上流および下流の SMT 装置との自動リンクが可能になります。

完全な技術仕様

パラメータ	仕様
正式な製品名	SS304 防塵 SMEMA 対応 PCB ローダーマシン
標準コンベヤ速度	0.5 ～ 20M/分 (カスタム速度が利用可能)
PCB 搬送高さ	910±30mm（SMT装置の汎用規格）
単一 PCB ロードサイクル	1枚あたり約6秒
マガジン交換時期	マガジンのフル交換には約 30 秒かかります
搬送方向	左から右（L→R）または右から左（R→L）、切り替え可能
動作モード	フロントパネルの操作
トラック固定側	前面固定側（カスタマイズレイアウト可能）
標準電源	AC220V、50/60Hz、公差±10%
使用空気圧	4 ～ 6bar の圧縮空気供給
最小 PCB 厚さ	0.4mm
マガジン構成	上層：1ラック。最下層：2ラック（合計3ラック）
オプションのマガジンピッチ	1mm、4mm、10mmピッチ（40mm標準）
連携通信	標準 SMEMA 産業用信号

モデル選択ガイド

モデル	HS-LD250	HS-LD330	HS-LD390	HS-LD460
効率的な PCB 長さ	50×50〜350×250mm	50×50〜455×330mm	50×50〜530×390mm	50×50〜530×460mm
機械のサイズ	14008001200mm	16508801200mm	18009401200mm	180010101200mm
マガジンサイズ	355×320×563mm	460×400×563mm	535×460×570mm	535×530×570mm
重さ	140kg	180kg	220kg	260kg

生産と顧客価値の利点

手作業の人件費を削減:トリプルマガジン設計により、連続自動供給時間が延長され、手動交換の頻度と労力が削減されます。

生産収量の安定化:防塵筐体とソフトバッファ搬送により、PCB の汚染、傷、破損を防止し、不良率を最小限に抑えます。

強力なクロスブランド適応性:ユニバーサル SMEMA インターフェイスと標準高さにより、主流のすべての SMT 機器を変更することなく接続できます。

長期にわたる低メンテナンス:SS304 ステンレス鋼フレームと強化構造により、コンポーネントの故障とメンテナンス費用が削減されます。

柔軟なカスタマイズのサポート:コンベア速度、マガジンピッチ、トラックレイアウトなど、複数のカスタマイズ可能なオプション。

多様な生産への適応性:量産から多品種試作バッチまで安定稼働。
