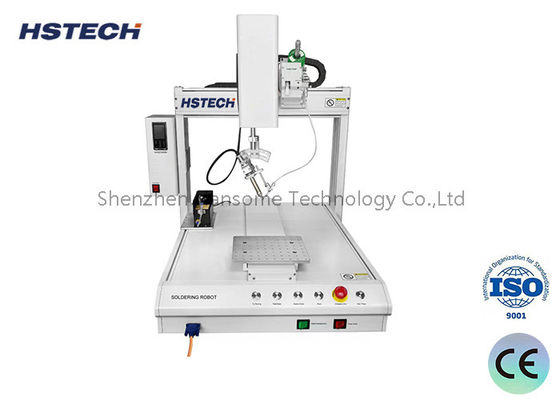

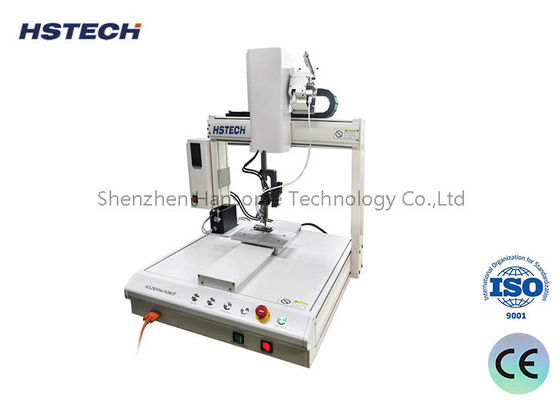

デスクトップ4軸回転式自動溶接ロボット 360°回転式溶接頭

Name: デスクトップ4軸回転式自動溶接ロボット 360°回転式溶接頭
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S331R
Price: 3,450.00 USD
Availability: InStock

ブランド名:	HSTECH
モデル番号:	HS-S331R
Moq:	1個
価格:	negotiable
支払条件:	T/T
供給能力:	100 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

デスクトップ自動溶接ロボット

電圧:

110V / 220V AC

火力:

150W

プラットフォーム:

ダブル

保証:

1年

X/Y/Z 移動距離:

300×300×100mm

パッケージの詳細:

木製

供給の能力:

100 PC/月

ハイライト:

4軸自動はんだ付けロボット、360°回転はんだ付けヘッド、卓上自動はんだ付け機

360° rotating soldering head

desktop automatic soldering machine

製品説明

360°回転はんだヘッドを備えた卓上4軸回転式自動はんだ付けロボット

HSTECH HS-S331R 4軸回転はんだ付けロボット

充電器プラグDC端子LEDストリップはんだ付け用プログラマブル自動はんだ付け機

製品概要

HS-S331R型は、HSTECHが開発したX/Y/Z直線軸と360°回転するR軸で構成される4軸自動はんだ付けロボットです。このユニットは、リフローおよびウェーブはんだ付け装置では不可能なブラインドはんだ付けタスクを実行できるように設計されており、SMT プロセス後の混合タイプの PCB、熱に弱い部品、繊細な電子部品の組み立てに優れています。

家庭用電化製品業界全体で、PCB ワイヤはんだ付け、充電器プラグ溶接、コネクタ端子、DC 端子、LED ストリップのボンディングに広く採用されています。手動はんだ付けを置き換えることにより、溶接品質が効果的に安定し、生産性が向上し、人件費が削減されます。コンパクトなデスクトップレイアウトにより、スタンドアロン操作または自動生産ラインとのインライン統合が可能になります。

技術仕様

X/Y/Z 移動範囲	300300100mm
R軸回転	360°全回転
最大XYZ移動速度	300mm/秒
ドライブモード	ステッピングモーター＋タイミングベルトトランスミッション
繰返し位置決め精度	±0.02mm
動作モード	全自動走行
プログラミング方法	ティーチングペンダント手動プログラミング
制御システム	専用恒温制御基板
プログラムストレージ	最大 1000 セットの処理プログラムを保存。 1 ファイルあたり最大 5,000 ポイント
ストレージ容量	ティーチボックスの場合は 256M、オフラインカードの場合は 32M。ファイルあたり最大 100,000 処理ポイント
全体の重量	85kg
寸法 (長さ幅高さ)	516×585×800mm
電源	AC220V、50/60Hz、350W
温度制御範囲	0～550℃
こて先のクリーニング	エアブロー自動洗浄
外部ポート	USB & RS232
はんだ付けタイプ	スポットはんだ・ドラッグはんだ
作業環境	5～40℃、20%～90%RH 結露なきこと

製品の主な利点

4 軸リンケージと全方向はんだ付け:360°回転可能なR軸はんだ付けヘッドを装備したこの機械は、標準的なはんだ付け装置ではアクセスできない隠れた止まり穴やサイドピンに到達します。不規則な PCB や熱に弱いコンポーネントに最適です。
高精度&安定した構造:アルミ合金フレームなので変形や錆びを防ぎます。高精度ステッピングモータードライブにより±0.02mmの繰り返し精度が保証され、量産時に一貫したはんだ接合を実現し、手はんだ付けによる品質のばらつきを排除します。
効率的なプログラミングと柔軟な制作:ポイントツーポイントおよびブロックコピー機能をサポートし、プログラミング時間を大幅に短縮します。ストレージカードによるオフラインプログラミングにより機械の待ち時間を節約し、多仕様小ロットの注文でも素早い機種変更を実現します。
自動はんだこて先のメンテナンス:内蔵されたエア自動洗浄機構により、はんだこて先の酸化物を定期的に除去し、こて先の磨耗を軽減し、安定したはんだ付け効果を持続します。
恒温はんだ付け制御:0 ～ 550℃ の正確な温度調整により、有鉛半田線と無鉛半田線の両方に適合し、敏感な電子部品への過熱による損傷を防ぎます。
便利なデータ送信:デュアル USB および RS232 インターフェイスは、プログラムのインポート/エクスポートと工場 MES 生産管理システムとのデータ接続をサポートし、インテリジェントなワークショップ管理を実現します。

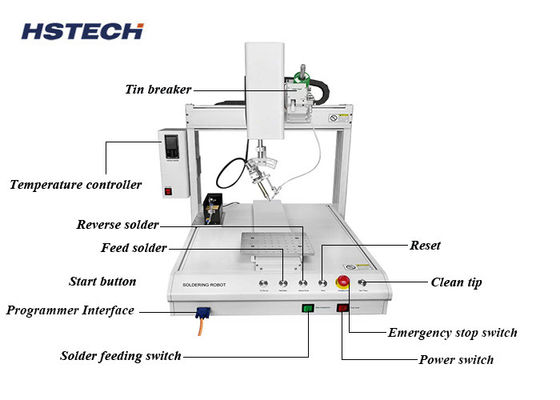

主要コンポーネント

はんだごてヘッド:リアルタイム温度フィードバック設計により、連続はんだ付け時の安定した熱出力が実現します。
デジタル温度コントローラー:リアルタイムの正確な温度調整により、はんだの冷えやコンポーネントの焼けを防ぎます。
ハンドヘルドティーチペンダント:直感的な操作により、複雑なコーディングを必要とせずにプログラムを迅速にセットアップできます。
自動はんだワイヤ供給装置:安定した定量的なはんだ供給により、はんだ量を正確に制御し、均一な接合を実現します。

応用分野

家庭用電化製品: 充電プラグ、USB コネクタ、DC 電源端子
照明産業: LED ストリップライトの接着および PCB はんだ付け
精密アセンブリ: SMT+THA 回路基板と壊れやすい小型コンポーネントの混合
配線加工：各種電子モジュールのケーブル対基板錫はんだ付け
