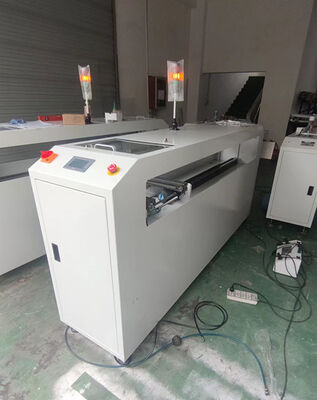

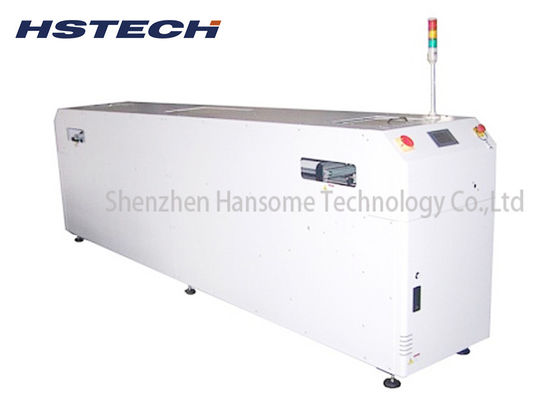

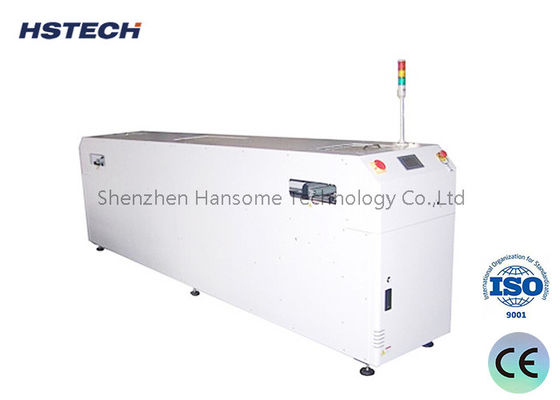

タッチスクリーン制御PCBシャトルコンベヤ自動PCBボードパネルハンドリング輸送装置

タッチスクリーン制御PCBシャトルコンベヤ自動PCBボードパネルハンドリング輸送装置

ブランド名: HSTECH
モデル番号: HS-PYJ250
Moq: 1PC
価格: Negotation
支払条件: T/T
供給能力: 50 PC/月
詳細情報
起源の場所:
中国
証明:
CE,ISO
翻訳距離:
標準2200mm(1~4レール)またはカスタマイズ
翻訳方法:
ステッピングモーター+コンベアベルト
適したPCBのサイズ:
50×50〜400×250mm
移動方向:
LR、またはRL
輸送時の高さ:
910±20mm
機械寸法:
600*2600*1200mm
パッケージの詳細:
木製
供給の能力:
50 PC/月
製品説明
インテリジェントタッチスクリーン制御 PCB シャトルコンベヤ SMT 生産ライン用自動 PCB ボードパネル輸送処理装置
製品概要

この PCB シャトル コンベヤは、SMT 生産ラインおよび電子組立ライン アプリケーション向けに特別に設計されています。プリント基板シャトルコンベヤは、プロフェッショナル向け基板ハンドリング・搬送装置として、各種基板や回路基板の安定した自動搬送とスムーズな搬送を実現します。インテリジェントなタッチスクリーン制御システムを搭載したこの自動基板シャトルコンベヤは、柔軟な速度調整、プログラム可能な走行モード、安定したシャトル伝達をサポートし、生​​産効率を大幅に向上させ、組立工程での無人連続運転を実現します。高品質の産業用フレーム構造と精密伝送コンポーネントを採用した SMT PCB シャトル コンベヤは、安定した動作、低騒音、高耐久性、長寿命を特徴としており、現代の自動生産ワークショップの標準構成に完全に適合します。

特徴
  • モジュールの安全密閉設計。
  • ステッピングモーターを使用します。
  • 安定した、バランスのとれた、正確な動き。
  • スムーズな平行幅調整。
  • PCBの搬送方向は顧客の要求に従います。
  • タッチスクリーンのコントロールパネル。
  • SMEMA対応。
技術的な詳細
関数 このユニットは、PCB フローを異なるチャネル、2 ラインから 1 ライン、または 1 ラインから 2 ラインにリダイレクトするために使用されます。
モデル HS-PYJ250
輸送時の高さ 910±20mm
平行移動距離 標準2200mm(1~4レール)またはカスタマイズ
翻訳時間 カスタマイズされた
翻訳方法 ステッピングモーター+コンベアベルト
レール固定 1番目と4番目のレールは固定されています
適切な PCB サイズ 50×50〜400×250mm
転送方向 LR、またはRL
PCB転送モード 2 in 1 out、1 in 2 out、または 2 in 2 out。
空気圧 4~6バール
プリント基板の厚さ 最小0.4mm
機械寸法 600*2600*1200mm
信号 SMEMA
一般的なアプリケーション
  • SMT組立ライン:ピック アンド プレイス マシンをリフロー オーブンまたは AOI/AXI 検査システムに接続します。
  • PCB テスト:機能試験ステーション間のバッファとして機能します。
  • 柔軟な製造:生産フロー全体を停止することなく、オペレーターがメンテナンスのためにラインのセクションを切断できるようにします。
SMT ラインにシャトル コンベヤが必要な理由

複雑なエレクトロニクス製造環境では、機械の速度が完全に一致することはほとんどありません。のPCBシャトルコンベヤこれは次のようにして解決します。

  1. バランスライン速度:動的バッファとして機能し、上流マシンと下流マシンの速度差を吸収し、総合機器効率 (OEE) を最大化します。
  2. 物理的なギャップを埋める:工場レイアウトの制約により離れた場所にある機械を完全に接続します。
  3. 多彩な操作:HMI タッチスクリーンを介して、「インライン モード」(コンベア) と「バッファ モード」(ストレージ) を瞬時に切り替えることができます。
今すぐ生産フローを最適化しましょう

製造ラインが中断することなくスムーズに稼働するようにします。信頼できる当社の製品で施設をアップグレードしてくださいPCBシャトルコンベヤ。

価格、納期、技術サポートについては、今すぐお問い合わせください。
