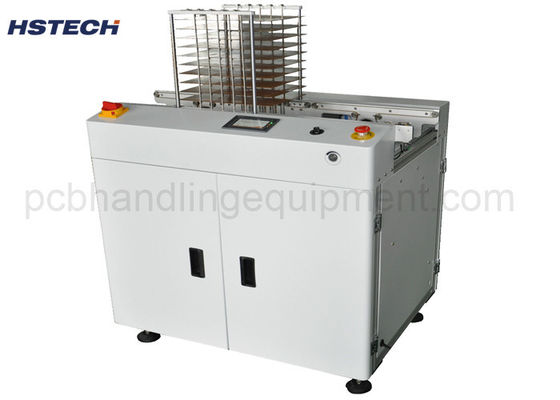

自動NGPCB拒絶コンベヤー SMTアセンブリラインのための不良回路板の分離

自動NGPCB拒絶コンベヤー SMTアセンブリラインのための不良回路板の分離

ブランド名: HSTECH
モデル番号: HS-CVN350
Moq: 1PC
価格: Negotation
支払条件: T/T
供給能力: 50 PC/月
詳細情報
起源の場所:
中国
証明:
CE,ISO
輸送時の高さ:
910±20mm
搬送方向:
L~R、またはR~L(オプション)
輸送速度:
0.5~20m/min または指定
電源:
AC100-230V、50/60Hz、単相
消費電力:
最大100VA
空気圧:
4-6バール
パッケージの詳細:
木製
供給の能力:
50 PC/月
製品説明
選択 5 個 PCB 100VA 三菱 PLC シックセンサー搭載自動 PCB リジェクトコンベヤ SMT AOI 検査ライン不良基板の分類と収集
製品概要

NG PCB リジェクトコンベアは、電子機器製造業界向けに特別に設計された高効率の自動搬送装置で、主に生産ラインで不良品のプリント基板 (PCB) を仕分け、分離、搬送するために使用されます。 SMT生産ラインの重要な支援装置として、PCBリジェクトコンベアは、AOI検査後にNG PCB(不良PCB、不良PCB、廃棄PCB)を自動的に識別して拒否することができ、不良製品と合格製品の混合を効果的に回避し、生産効率と製品の合格率を向上させます。高度な制御システムと高感度センサーを備えた当社の NG PCB リジェクト コンベヤは、さまざまな電子機器製造シナリオに適しており、自動組立ラインの厳しい生産要件を満たしています。

仕様

仕様

モデルHS-CVN350HS-CVN460
効率的な PCB 長さ50×50〜450×350mm50×50〜550×460mm
機械寸法1000*690*930mm1000*800*930mm
重さ70kg90kg
輸送時の高さ910±20mm
搬送方向L~R、またはR~L(オプション)
搬送速度0.5~20m/min または指定
電源AC100-230V、50/60Hz、単相
消費電力最大100VA
空気圧4~6バール
空気消費量最大10L/分
コミュニケーションSMEMA

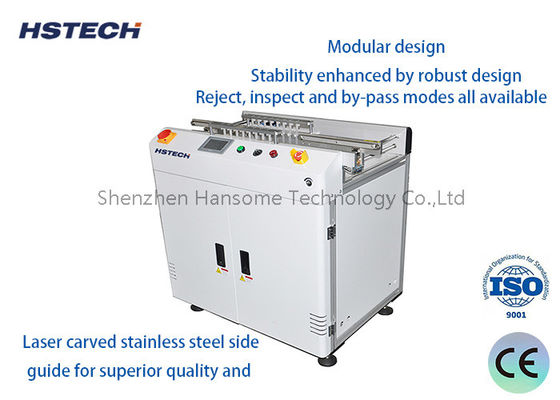

特徴
  • 拒否、検査、バイパス モードはすべて利用可能です。
  • モジュラー設計。
  • 堅牢な設計により安定性が向上。
  • レーザー彫刻されたステンレススチールのサイドガイドにより、優れた品質と耐久性を実現。
  • 人間工学に基づいたデザインのアームレスト。
  • スムーズな平行幅調整(送りネジ)。
  • ご要望に応じて、さまざまな長さもご利用いただけます。
  • 可変速度制御。
  • SMEMA対応。
自動NGPCB拒絶コンベヤー SMTアセンブリラインのための不良回路板の分離
輸送用レール
自動NGPCB拒絶コンベヤー SMTアセンブリラインのための不良回路板の分離
昇降構造
自動NGPCB拒絶コンベヤー SMTアセンブリラインのための不良回路板の分離
電気制御
自動NGPCB拒絶コンベヤー SMTアセンブリラインのための不良回路板の分離
アプリケーションシナリオ

NG PCB リジェクト コンベヤは電子製造業界で広く使用されており、主に次のシナリオに適用されます。

  • SMT生産ライン:AOI/SPI検査後、NG PCB(不良PCB、廃PCB)を自動的に排除して搬送し、合格品との混入を防ぎます。
  • PCB 組立ワークショップ: 欠陥のある回路基板を認定製品から分離し、手作業による検査と仕分けの効率を向上させます。
  • プリント基板生産ライン: 廃棄された PCB と欠陥のある基板は、集中処理およびリサイクルのために指定された収集エリアに移送されます。
  • 電子機器製造ラインの自動化:他装置との連携動作を実現し、NGPCBの排除・搬送の完全自動化を実現し、全体の生産効率を向上させます。
当社の NG PCB リジェクト コンベヤを選ぶ理由

当社はPCB搬送装置の専門メーカーとして、高品質、高効率、高信頼性のコンセプトを堅持して、NG PCBリジェクトコンベアの研究開発と生産に注力しています。当社の PCB リジェクト コンベヤには、市場で傑出した次のような利点があります。

  • 高品質の原材料と精密な製造により、長期にわたる安定した動作と低い故障率が保証されます。
  • インテリジェントな設計、簡単な操作とメンテナンスにより、人件費とメンテナンスコストが削減されます。
  • カスタマイズ可能なデザインで、さまざまな顧客や生産ラインの実際のニーズに完全に適合します。
  • SMT生産ラインやAOI装置とシームレスに接続し、連携動作の自動化を実現します。
  • 工場出荷前に厳格な品質検査を実施し、各機器が業界基準と顧客の要件を満たしていることを確認します。
アフターサービス

お客様に安心してNG PCBリジェクトコンベヤをご使用いただけるよう、充実したアフターサービスをご提供いたします。当社のサービスには以下が含まれます:

  • 専門的な技術指導: 詳細な製品マニュアルと操作ビデオを提供し、必要に応じて設置と試運転を指導する技術担当者を派遣します。
  • 品質保証:12ヶ月の品質保証期間を提供し、人的以外の損傷に対しては無料で修理または交換します。
  • タイムリーなアフターサービス:24時間オンラインサービスで、顧客が使用過程で遭遇した問題を迅速に解決します。
  • 補修部品の供給:装置の正常な稼働を保証するための補修部品を長期かつ安定的に供給します。

高品質、効率的、信頼性の高いNG PCBリジェクトコンベヤをお探しの場合は、当社までお問い合わせください。当社は、生産効率の向上とコスト削減に役立つカスタマイズされたソリューションと高品質の製品を提供します。当社の PCB リジェクト コンベヤを選択し、安心の生産パートナーをお選びください。
