高効率のPCB表面クリーナー SMTライン塵と静的除去機械

ブランド名:	HSTECH
モデル番号:	HS-DC250/HS-DC330
Moq:	1個
価格:	negotiable
支払条件:	T/T
供給能力:	100 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

PCB 表面クリーナー

空気圧:

4～6バール

PCBの厚さの範囲:

0.4~5mm

重さ:

100kg/130kg

トラック固定側:

フロントサイド

保証:

1年

パッケージの詳細:

木製

供給の能力:

100 PC/月

ハイライト:

SMEMA を使ったPCB 表面クリーナー

SMTラインの除塵機

静的除去PCBクリーナー

製品説明

SMEMA を備えた高効率 PCB 表面クリーナー SMT ライン塵および静電気除去機

HSTECH HS-DC250 / HS-DC330 PCB 表面クリーナーは、最新の SMT (表面実装技術) 生産ライン専用に構築された、高精度の完全自動洗浄ソリューションです。スクリーン印刷プロセスの直前に設置されるこの機械は、PCB から塵、ガラス繊維、静電気、その他の表面汚染物質を除去し、最適なはんだペースト印刷品質を保証し、トゥームストーン、はんだボール、不十分な濡れなどの組み立て欠陥を最小限に抑えます。

製品概要

SMT ワークフローにシームレスに統合できるように設計されており、標準 SMEMA 通信、双方向基板搬送、ユーザーフレンドリーな多言語操作をサポートしており、家庭用電化製品、自動車用電子機器、産業用 PCB 製造アプリケーションに最適です。

主な特長

SMT ラインに最適化された設計:安定した一貫した動作を実現する PLC 制御を備えた特定の SMT 生産要件を満たすように開発されました。 SMTプリンターやAIプラグイン機器の前後設置をサポートします。
高効率洗浄システム:超高速帯電防止スパイラルブラシと真空抽出を組み合わせて、99%以上の清浄率で表面粒子を除去します。
高度な静電気除去:オプションの Keyence ブランドの静電気除去器は静電気干渉を完全に排除し、敏感な PCB コンポーネントを ESD 損傷から保護します。
メンテナンスの手間がかからないパフォーマンス:ローラー洗浄機構は、長期間安定した結果が得られるように設計されており、メンテナンスを簡素化する引き出し設計を備えています。
ユーザーフレンドリーな操作:シームレスな SMT ライン統合を実現する SMEMA 信号互換性を備えた二言語 (英語/中国語) インターフェイスディスプレイ。

仕様

アイテム	HS-DC250	HS-DC330
有効PCBサイズ	50×50～330×250mm	50×50～455×330mm
機械寸法	650×800×1300mm	800×950×1300mm
重さ	100kg	130kg

技術的パラメータ

パラメータ	仕様
輸送時の高さ	900±30mm (業界標準の SMT ライン高さ)
輸送方向	左から右 (L->R) または右から左 (R->L) 双方向
サイクルタイム	PCB あたり約 8 秒
ステッカーローラーの数量	1リール
粘着紙枚数	2リール
イオナイザーの数量	2個（除電ユニット）
ブラシの数量	1個
トラック固定側	前面
電源	AC100～230V、50/60Hz
空気圧	4～6バール
空気消費量	最大10L/分
PCB 厚さの範囲	0.4～5mm
通信プロトコル	SMEMA (標準 SMT 機器通信)

動作原理とメリット

多段階の洗浄プロセス:

ブラシのクリーニング:高速帯電防止スパイラルブラシが表面の埃、繊維、粒子を取り除きます。
真空抽出:統合された真空システムにより、遊離した汚染物質が除去され、再汚染が防止されます。
静電気除去：イオナイザーは静電気を中和し、コンポーネントへの ESD 損傷のリスクを排除します。
粘着ローラータッチクリーニング:精密粘着ローラーが残留粒子を捕捉し、99% 以上の清浄度を達成

主な利点:

表面汚れによる印刷欠陥を最大 70% 削減します。
はんだ接合の信頼性と最終製品の歩留まりを向上させる
プリンターや装着機などの下流機器の耐用年数を延長します。
手作業による洗浄とやり直し作業を最小限に抑え、ライン全体の効率を向上させます。

アプリケーションシナリオ

家庭用電子機器組立ライン (スマートフォン、ラップトップ、ウェアラブル)
カーエレクトロニクス製造（ECU、センサー、制御モジュール）
産業用制御PCBの生産
医療機器電子部品アセンブリ
高精度のはんだペースト印刷が必要なあらゆるSMT製造プロセス

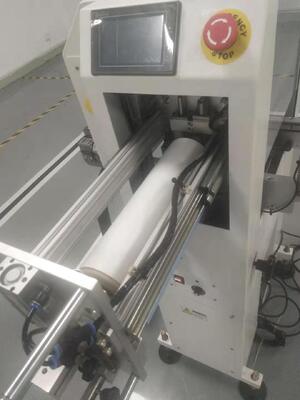

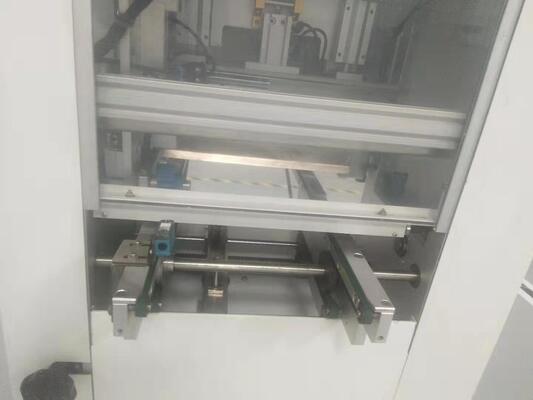

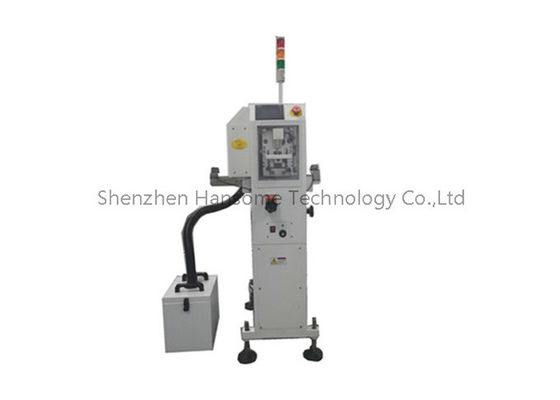

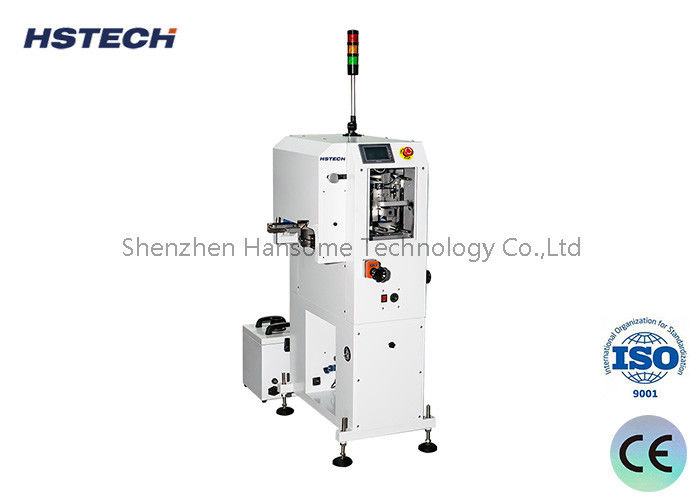

製品画像
