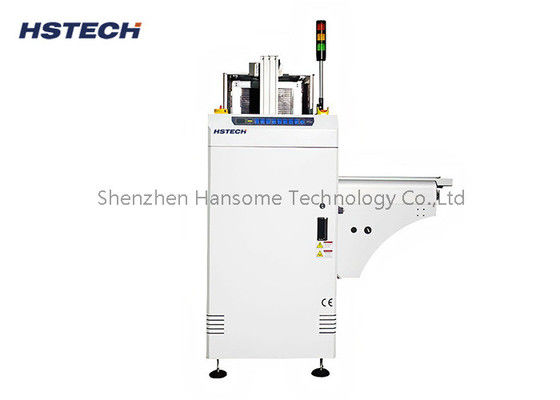

頑丈な設計 強化モジュールの安定性 経済構造 90度L型PCB卸荷器 試験装置

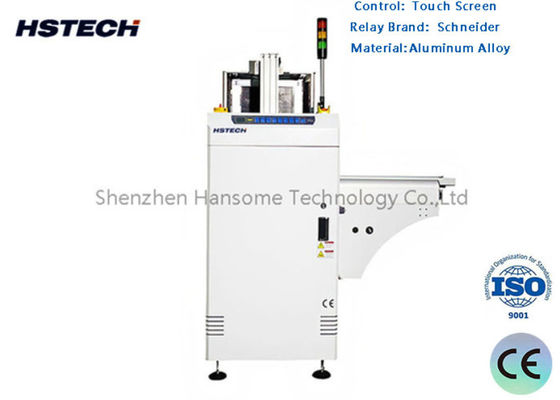

頑丈な設計 強化モジュールの安定性 経済構造 90度L型PCB卸荷器 試験装置

ブランド名: HSTECH
モデル番号: HS-LD330
Moq: 1PC
価格: Negotation
支払条件: T/T
供給能力: 50 PC/月
詳細情報
起源の場所:
中国
証明:
CE,ISO
PCBの読み込み時間:
約6秒
交通機関の方向:
L~R、かR~L
トラック固定側:
表面(または指定)
空気圧:
4~6bar
プリント基板の厚さ:
最小0.4mm
コンベヤ速度:
0.5~20M/min またはカスタマイズ
パッケージの詳細:
木製
供給の能力:
50 PC/月
製品説明
堅牢な機械構造設計によりモジュール安定性が大幅に向上 経済的な産業レイアウト 90度L型PCBアンローダーアームテスト処理装置

当社の90度L型PCBアンローダーの製品ページへようこそ。これは、SMT生産ライン向けに設計された高性能でコスト効率の高いPCBハンドリング装置です。ヨーロッパ、アメリカ、東南アジア市場に適した当社の90度L型PCBアンローダーは、堅牢な設計、安定したモジュール性能、経済的なレイアウトを統合し、あらゆる規模のエレクトロニクス製造企業の効率的な生産ニーズに完璧に応えます。SMT生産効率の最適化、PCBハンドリング精度の向上、または人件費の削減が必要な場合でも、当社のL型PCBアンローダーは理想的な選択肢です。

製品概要

当社の90度L型PCBアンローダーは、SMT生産ラインにおけるはんだ付け、テスト、または組み立て後のPCBの効率的かつ安全なアンロードの問題を解決するために特別に開発されたプロフェッショナルな自動PCBハンドリングマシンです。独自の90度L型構造により、PCBアンローダーマシンはさまざまなSMT機器(リフローオーブン、フローはんだ付け機、PCBテストステーションなど)とシームレスに接続でき、自動的で連続的かつ安定したPCBアンロードを実現します。この装置は堅牢な機械構造設計を採用しており、モジュール安定性を大幅に向上させ、長期的な信頼性の高い運用を保証し、メンテナンスコストを削減するため、エレクトロニクス製造にとってコスト効率の高いソリューションとなっています。

特徴
  1. モジュール設計。
  2. 堅牢な設計による安定性の向上。
  3. 経済的な設計アームテスト。
  4. スムーズで平行な幅調整。
  5. 3つのマガジンラックアプリケーション。
  6. マガジンラックを固定するための上下空気圧クランプ。
  7. ロード&アンロード中のPCB破損保証なし。
  8. SMEMA互換。
技術詳細 - 90度L型PCBアンローダー
機能 このユニットは、PCBのロード、およびSMT生産ラインでのPCBの輸送に使用されます。
輸送高さ 910±30mm
PCBロード時間 約6秒
マガジン交換時間 約30秒
輸送方向 L〜R、またはR〜L
操作 前面操作
トラック固定側 前面(または指定)
電源 220V、50/60Hz、±10%
空気圧 4-6bar
PCB厚さ 最小0.4mm
マガジン数量 上部:1個、下部:2個
ピッチ選択 1-4(10mmピッチ)
コンベア速度 0.5-20M/分 またはカスタマイズ
信号 SMEMA
仕様
モデル HS-LD330
効率的なPCB長 50*50〜455*330mm
機械サイズ(長さ*幅*高さ) 900*1223*1450mm
マガジンサイズ 460*400*563mm
重量 220kg
機械図面

頑丈な設計 強化モジュールの安定性 経済構造 90度L型PCB卸荷器 試験装置

頑丈な設計 強化モジュールの安定性 経済構造 90度L型PCB卸荷器 試験装置

応用シナリオ
  • SMT組立ライン
  • PCB製造・テスト
  • 電子機器製造サービス(EMS)
  • LED照明生産
  • 自動車電子機器組立
よくある質問(FAQ)
Q: このアンローダーはフレキシブル基板(FPC)を扱えますか?

A: 主にリジッドPCB用に設計されています。FPCについては、カスタマイズされたソリューションについてエンジニアにご確認ください。

Q: この機械のリードタイムはどのくらいですか?

A: 標準モデルは通常在庫があります。大量注文の場合、リードタイムは通常7〜15日です。

Q: インストールサポートは提供していますか?

A: はい、インストールとデバッグの詳細なビデオチュートリアルとオンラインテクニカルサポートを提供しています。


今すぐお問い合わせください!

SMTラインのアップグレードの準備はできていますか?見積もりまたは90度L型PCBアンローダーに関する詳細については、お問い合わせください。世界中のパートナーとの協力を楽しみにしています。
