自動溶接ロボット
Created with Pixso.

高精度5軸ダブルテーブル自動溶接ロボット

名前

高精度5軸ダブルテーブル自動溶接ロボット

ブランド名: HSTECH
モデル番号: HS-S5331R
Moq: 1個
価格: negotiable
支払条件: T/T
供給能力: 100 PC/月
詳細情報
製品説明
詳細情報
起源の場所:
中国
証明:
CE,ISO
プラットフォーム:
双面テーブル
軸:
5軸
モーター:
ステッピングモーター
Rの軸線:
360
プログラミング:
教授箱が付いているマニュアル
保証:
1年
パッケージの詳細:
木製
供給の能力:
100 PC/月
ハイライト:

5軸の自動溶接ロボット

,

精密な二重テーブル溶接ロボット

,

スポット・ドラグ・ソードリングロボット

製品説明
高精度5軸デュアルテーブル自動はんだ付けロボット
モデル HS-S5331R - スポットはんだ付けおよびドラッグはんだ付けアプリケーション向けの高度な自動はんだ付けソリューション
製品概要
HSTECH製 HS-S5331R 5軸デュアルテーブルロボットはんだ付け機は、電子アセンブリプロセスを効率化するために設計された、高効率で精密に設計された自動はんだ付けソリューションです。信頼性と柔軟性を備え、手作業と製造エラーを削減しながら、一貫した高品質のはんだ付け結果を提供します。
主な特徴
  • 5軸はんだ付け機能:多様な製品設計への高い適応性により、マルチアングルで複雑なはんだ付けタスクを可能にします
  • ステッピングモーター制御:正確で再現性の高い動きを保証し、一貫したはんだ付け性能を実現します
  • 加熱・はんだ切れ制御:はんだの溶融と塗布を最適化し、コールドジョイントやブリッジなどの欠陥を防ぎます
  • 高品質リニアガイド:スムーズでフラットな動きを保証し、安定した振動のない操作を実現します
  • 柔軟なはんだ付けオプション:スポットはんだ付け、ドラッグはんだ付け、その他のカスタムはんだ付け機能をサポートします
  • 耐久性のあるアルミニウム合金フレーム:長期間の産業用途向けに設計された、曲がりや錆に強い構造
  • ティーチペンダントプログラミング:最大99のプログラムグループを保存できる、ユーザーフレンドリーな手動プログラミング
  • 煙浄化フィルターシステム:有害なヒュームを除去することで、はんだごての寿命を延ばし、はんだ付け品質を向上させます
技術仕様
パラメータ 仕様
モデル HS-S5331R
X/Y1/Y2/Z 作業範囲 500 × 300 × 300 × 100mm
R軸 360°
XYZ速度 最大 300mm/s
駆動システム ステッピングモーター + タイミングベルト
繰り返し精度 ±0.02mm
操作方法 自動
プログラミング 手動プログラミング (ティーチペンダント)
制御システム 定温制御システム
重量 90kg
寸法 (長さ × 幅 × 高さ) 716 × 585 × 800mm
電源 220V 50-60Hz
温度制御範囲 0-550℃
はんだごて先クリーニング エアクリーニング / 空圧
外部インターフェース USB + RS232
はんだ付け方法 点付けはんだ付け / ドラッグはんだ付け
作業温度/湿度 5-40℃ / 20-90% RH
主な利点
  • デュアルテーブル設計:同時にロード/アンロードとのはんだ付け作業が可能になり、生産効率が2倍になります
  • 高精度・高一貫性:±0.02mmの繰り返し精度により、均一なはんだ接合が保証され、人的エラーが排除されます
  • 使いやすい操作性:ティーチペンダントプログラミングは最小限のトレーニングで済み、新しい製品の迅速なセットアップが可能です
  • 低メンテナンス:耐久性のあるコンポーネントと内蔵の煙浄化により、ダウンタイムが削減され、機器の寿命が延びます
  • 幅広い互換性:PCB、コネクタ、ワイヤー、その他の電子部品のはんだ付けに、複数の産業で適しています
アプリケーションシナリオ
以下のような大量生産および精密アセンブリに最適です:
  • 民生用電子機器 (スマートフォン、タブレット、家電)
  • 車載用電子機器 (センサー、制御モジュール)
  • 通信機器 (回路基板、コネクタ)
  • 産業用電子機器 (制御パネル、電源)
製品画像

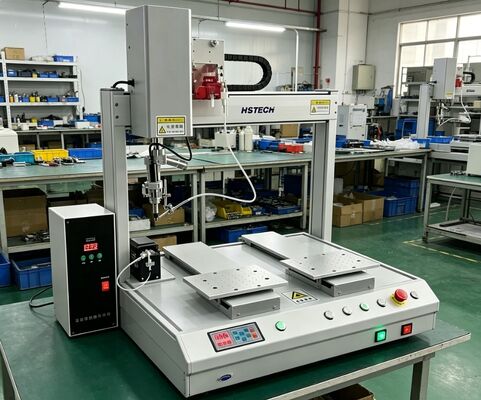

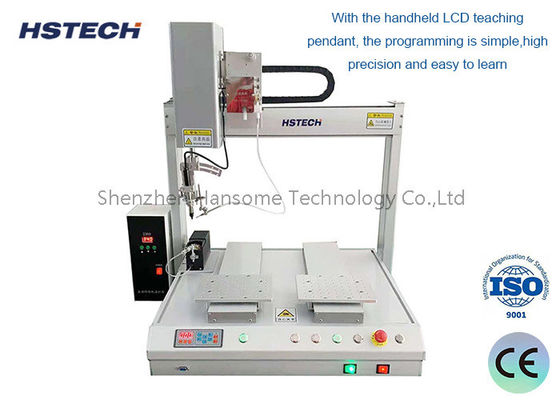

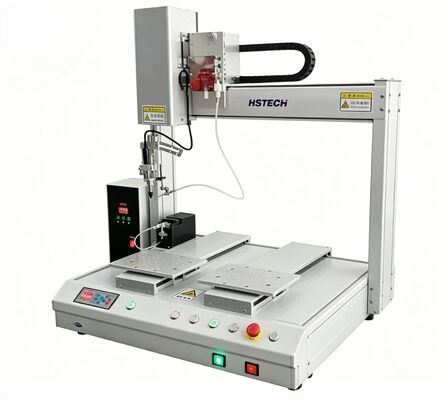

HS-S5331R 5-Axis Dual Table Robotic Soldering Machine front view Close-up of soldering operation showing precision tip positioning Dual table configuration showing simultaneous operation capability Control panel and teach pendant interface for programming
